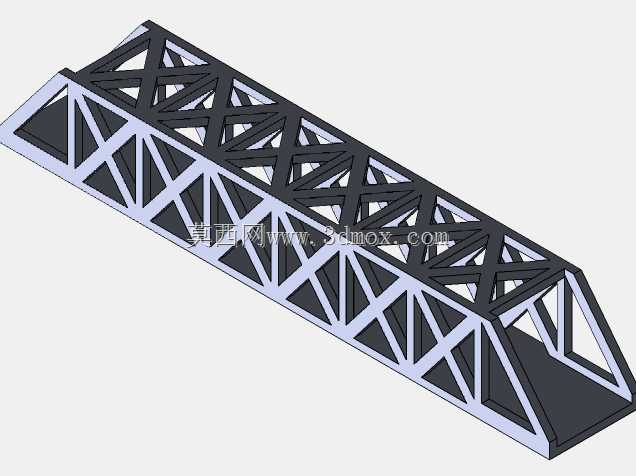

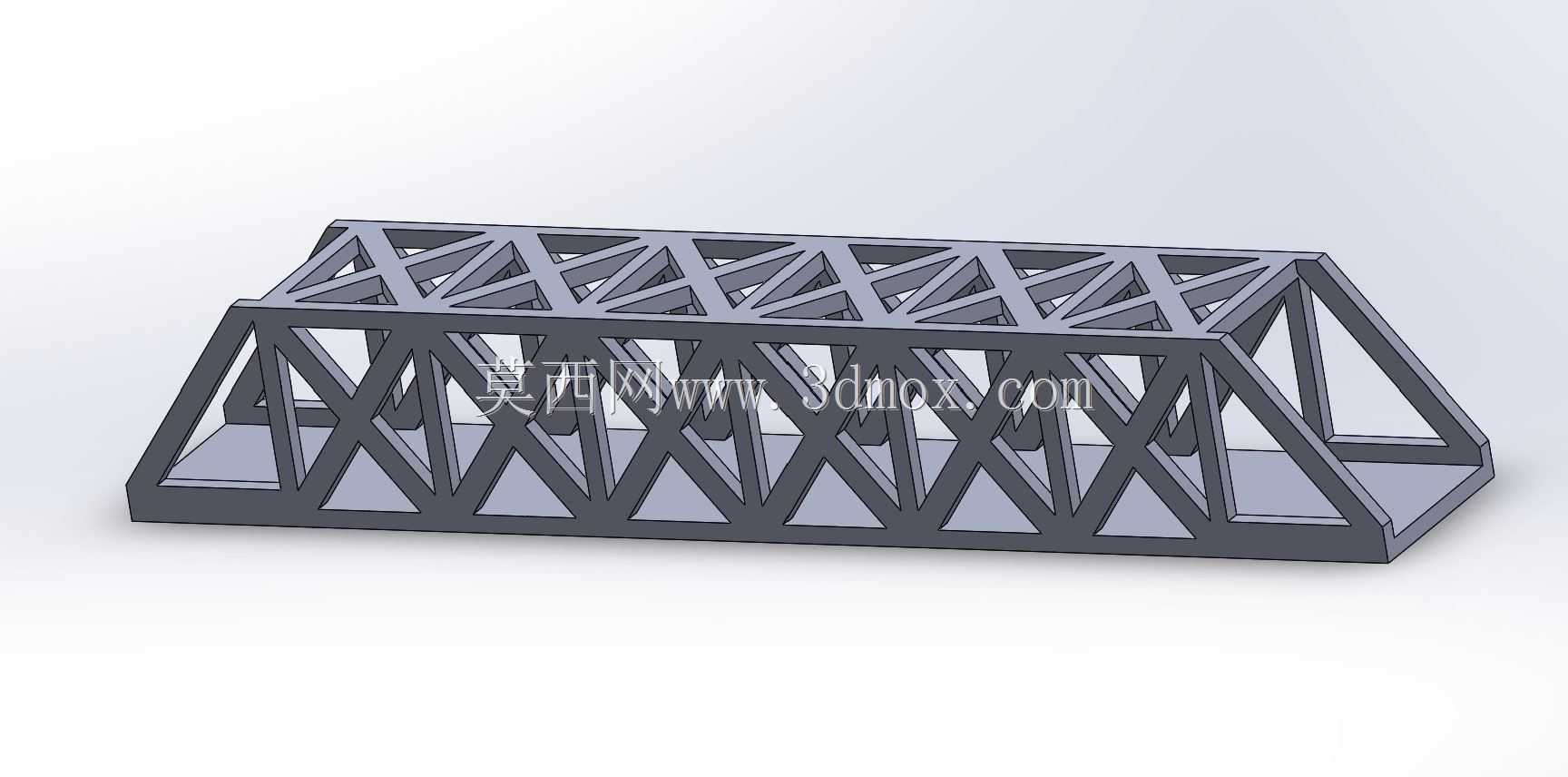

沃伦式桁架桥梁结构三维设计模型

　　该沃伦式桁架桥梁结构，核心应用于中小跨度的人行通道、厂区物料输送栈桥、景区观光步道、小型跨河临时通行设施等场景，也可作为教学演示、结构力学实验的实体参照模型，帮助从业者直观理解桁架受力传递逻辑。从实际用途来看，这类桁架结构依靠杆件的轴向拉压受力传递荷载，相比实腹式梁结构能大幅降低材料用量，在同等跨度下自重更轻，对下部支撑结构的荷载要求更低，适合地基承载力有限、需要快速搭建的通行场景。

　　从功能特性上看，该结构采用等边三角形沃伦桁架构型，上下弦杆为连续通长构件，腹杆以交替斜向布置形成连续三角单元，取消了传统普拉特桁架的竖向腹杆，在承受均布竖向荷载时，斜腹杆交替承受拉力与压力，受力路径清晰，杆件规格可以实现高度统一，减少加工时的型材裁切种类，降低现场拼接的出错概率。桥面部分采用整体式平板基座，既可以作为荷载直接承载面，也为后续铺设桥面铺装层、安装防护栏杆预留了平整的安装基准面，基座边缘与下弦杆做了一体化连接，避免节点处出现应力集中导致的局部变形。

　　设计思路上，建模时优先保证桁架节点的共面性，所有腹杆与弦杆的连接节点都做了贴合处理，不存在杆件错位、虚接的情况，每个三角单元的边长保持一致，确保荷载在传递过程中不会在单个节点出现过大的应力突变。上下弦杆的截面尺寸做了差异化设置，上弦杆主要承受压应力，截面规格略大于受拉为主的下弦杆，在保证整体刚度的前提下控制整体自重，避免不必要的材料冗余。端部的支撑段做了斜向加强处理，将端部荷载顺畅传递到下部支撑墩台，避免端部门洞位置出现侧向失稳的问题。

　　外形尺寸与安装边界方面，该桁架桥整体为等截面直线构型，横截面宽度满足单人双向通行或轻型物料输送的宽度要求，桁架高度与跨度的比例控制在1:8到1:10的合理区间，既保证竖向挠度在允许范围内，也不会因为桁架过高增加横向风阻。安装时仅需要在两端设置平整的支撑承台，将桁架端部的支撑面与承台预埋钢板对齐即可完成就位，不需要额外设置复杂的连接节点，后期维护时可以单独更换受损的单根杆件，不需要整体拆解结构。建模过程中对所有杆件的交接位置做了圆角过渡处理，避免尖锐棱角带来的加工应力集中，也能减少后期使用过程中剐蹭通行人员的风险。整体结构没有多余的装饰构件，所有部件都参与结构受力，符合工程结构轻量化、易加工、易装配的设计原则，可直接用于结构受力仿真分析的基础模型，也能作为3D打印实体模型的数据源，用于教学展示或方案汇报的实体演示。
