五节18650电芯可拆卸式充电宝外壳结构

　　日常电子设备续航补能场景中，可拆卸电芯式移动电源的外壳结构，直接决定了电芯装配效率、使用安全性与后期维护便捷性，这款可容纳五节18650圆柱电芯的充电宝外壳，在结构设计上充分平衡了装配公差、使用强度与操作便利性。从实际使用场景来看，这类外壳既可以适配DIY爱好者自制大容量移动电源的需求，也能作为小批量定制储能补能设备的结构载体，适配户外作业临时补能、数码设备应急充电、低功耗便携设备长期供电等多种场景，相比内置不可拆卸电芯的成品移动电源外壳，这种结构支持用户自行更换电芯，当单节电芯衰减时无需整体报废设备，有效降低长期使用成本。

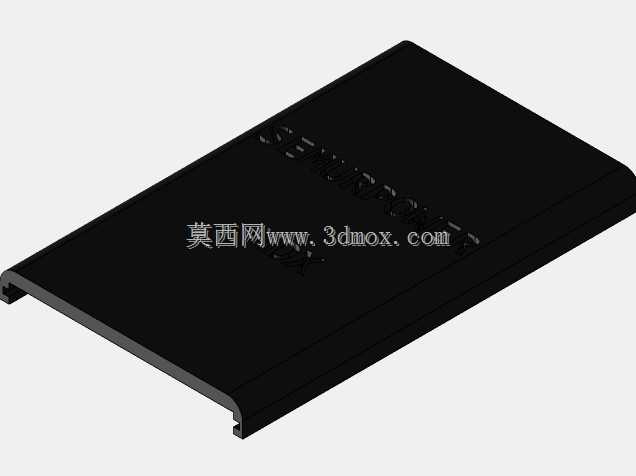

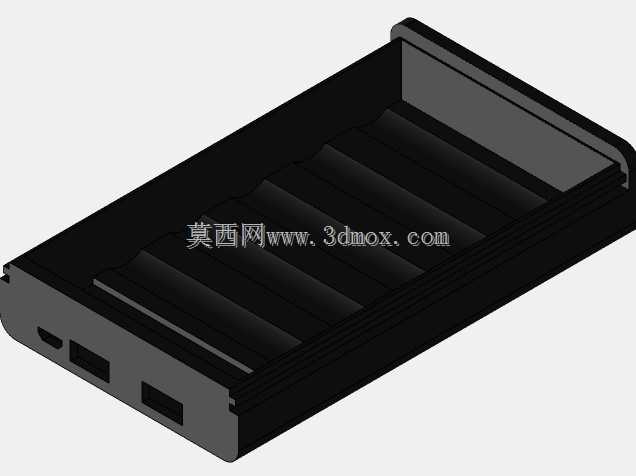

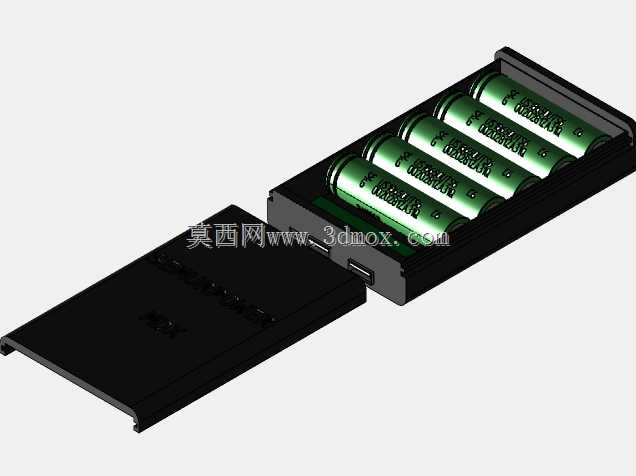

　　从结构功能特性来看，外壳分为上下两个主体部分，下壳为电芯承载仓，内部设置了五组平行的电芯定位槽，槽体尺寸严格匹配18650圆柱电芯的外径公差，每节电芯装入后不会出现径向窜动，避免使用过程中电芯晃动导致的电极接触不良问题；仓体一端预留了电芯电极接触片的安装位，可直接适配常规的18650并联/串并转换升压板，侧边预留了标准USB输出接口的开孔位置，安装升压板后无需额外扩孔即可直接对位，减少二次加工的工作量。上壳为滑盖式封盖结构，采用侧边卡扣与下壳配合，滑入到位后卡扣自动锁止，不需要额外螺丝固定，日常更换电芯时只需反向推动滑盖即可开启，操作门槛极低；滑盖内侧设置了多道横向加强筋，既可以提升上壳的结构强度，避免受压变形，也能在盖合后压住电芯顶部，防止电芯在仓体内轴向窜动，保证电极接触的稳定性。

　　设计思路上，这款外壳优先考虑了装配的容错性，电芯定位槽的入口处做了微小的倒角处理，装入电芯时不需要精准对位即可顺利滑入槽内，降低手工装配的难度；仓体侧壁厚度控制在合理范围内，既保证外壳整体的抗摔抗挤压强度，也不会因为壁厚过大导致整体尺寸冗余，控制成品的便携性。从安装边界尺寸来看，五节18650电芯平行排布的结构，决定了仓体的宽度方向尺寸刚好覆盖五节电芯并排的总宽度加上两侧壁厚，长度方向匹配18650电芯的标准长度加上端部电极接触区的预留空间，整体外形尺寸接近常规市售20000mAh容量移动电源的大小，可以适配市面上通用的移动电源收纳包，日常携带不会占用过多空间。

　　在细节处理上，外壳的边角位置都做了圆弧过渡处理，没有尖锐棱角，手持使用时不会硌手；滑盖的推拉位置做了细微的防滑纹理设计，开启时不需要借助额外工具即可轻松施力；仓体内部在电芯之间预留了微小的间隙，避免多节电芯紧密贴合导致的散热不畅问题，长时间大电流输出时，电芯产生的热量可以通过间隙缓慢散出，降低过热风险。同时外壳的接口位置做了沉台设计，安装USB接口后接口端面与外壳表面基本齐平，不会出现接口突出容易被磕碰损坏的问题，也能提升整体外观的整洁度。对于结构设计从业者来说，这类壳体结构的设计核心在于平衡零件加工难度、装配效率与使用可靠性，不需要过于复杂的曲面结构，通过合理的筋位布置、公差预留与卡扣设计，就能用最简单的结构实现稳定的功能，减少开模后的生产不良率，也降低后期用户使用的故障概率。
