DIY桌面级FDM熔融沉积成型3D打印机

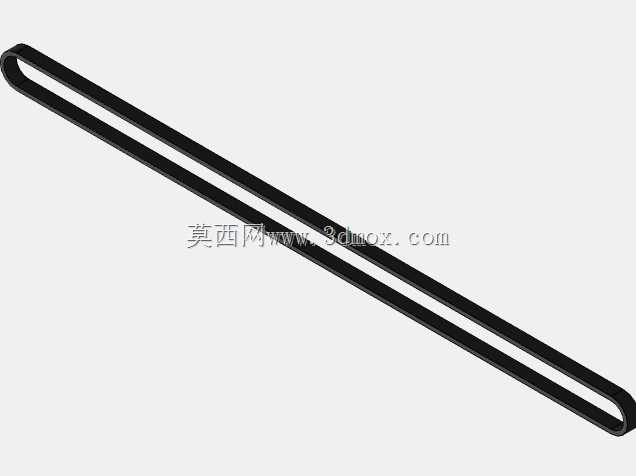

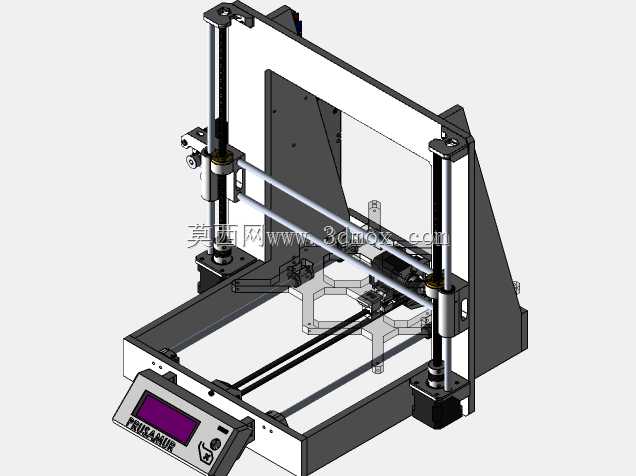

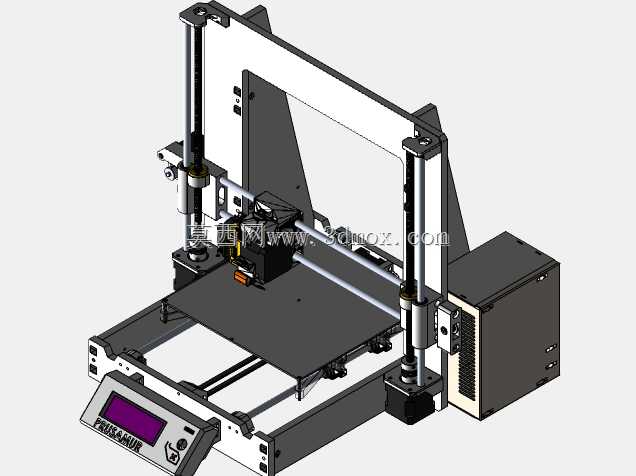

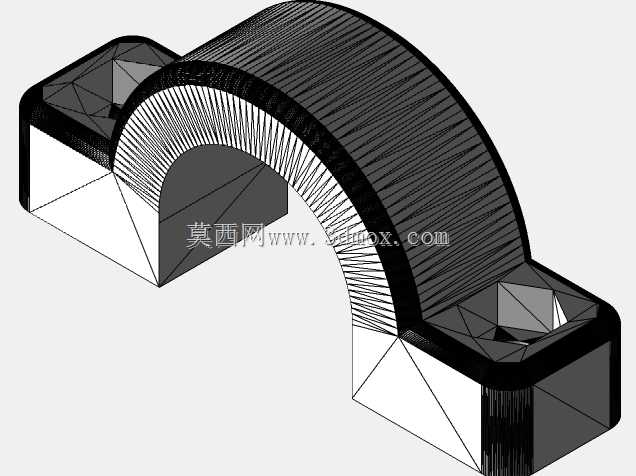

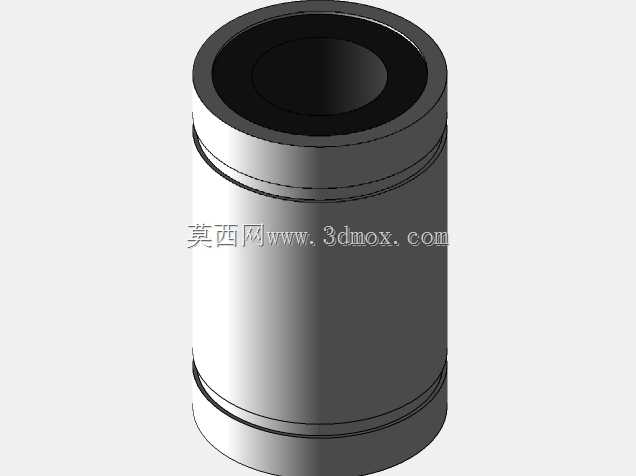

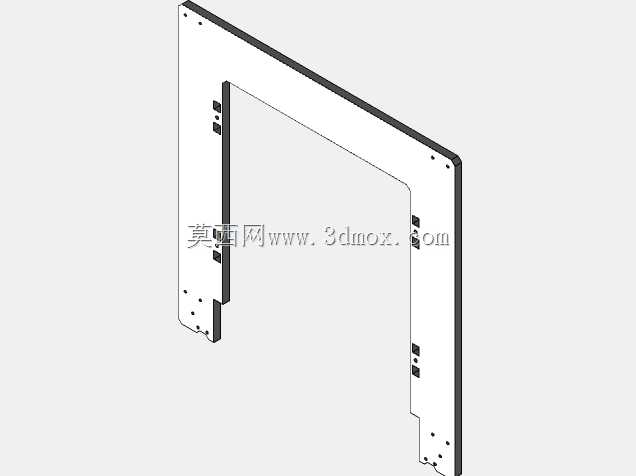

　　这款桌面级FDM结构的增材制造设备，核心面向个人创客、小型工作室、院校创新实验室的小尺寸零件快速打样场景，可覆盖PL 结构件、创意手办、工装夹具辅件、教学演示模型等多类制件的成型需求，无需依赖工业级大型增材设备的高投入与占地要求，可直接放置在常规工作台面完成日常打印作业。从结构设计逻辑来看，整机采用Prusa经典i3架构的优化方案，将Z轴双直线光轴竖直布置在机身后侧，通过两侧同步带传动带动X轴横梁完成Z向升降，这种布局能有效降低X轴运动组件的负重，减少Z向运动的卡顿偏差，相比单光轴悬臂结构，双轴支撑的打印平台在Y向运动时的晃动量可控制在0.05mm以内，能更好保障层高打印的一致性。X轴运动组件采用光轴配合直线轴承的导向方案，

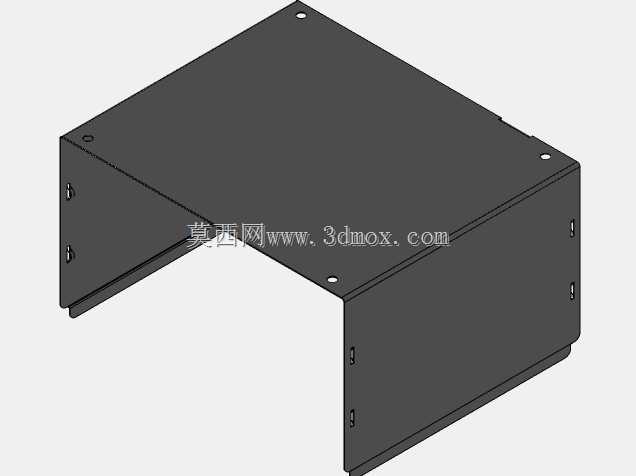

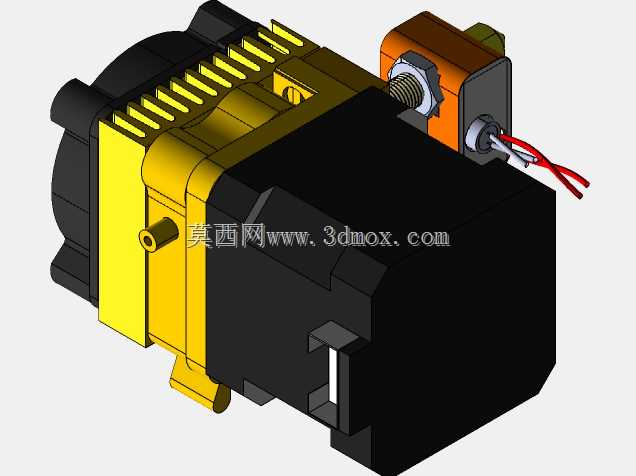

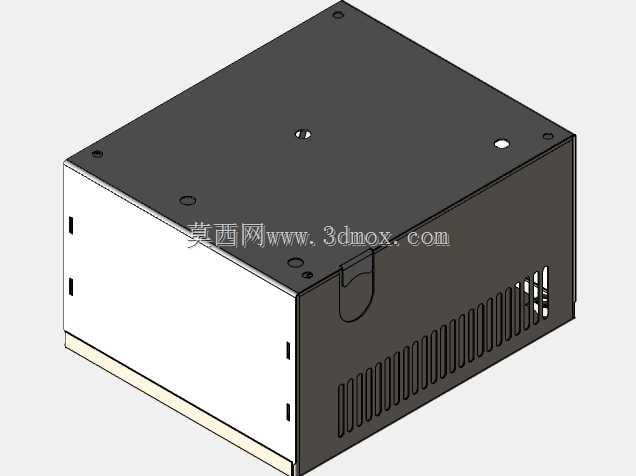

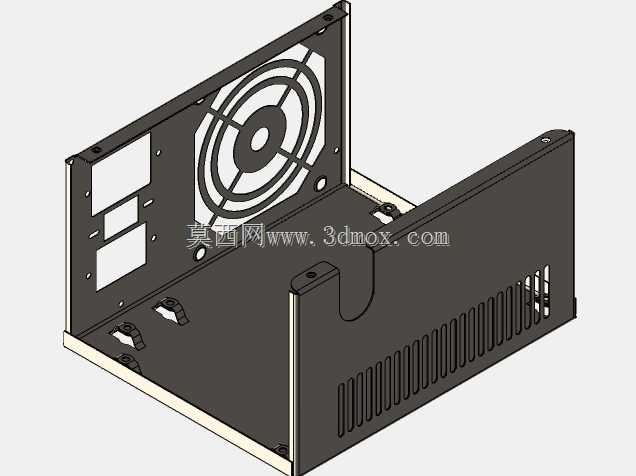

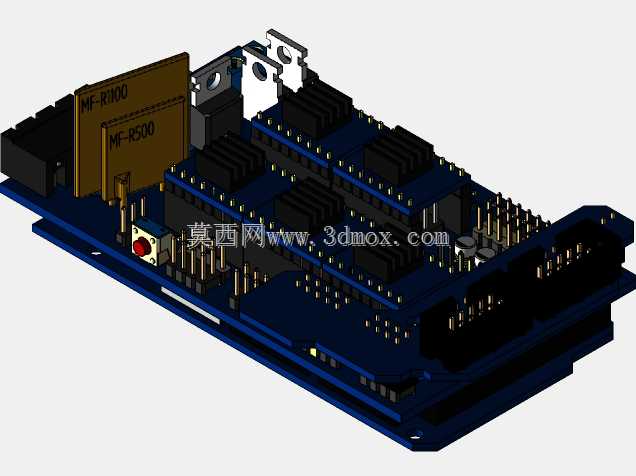

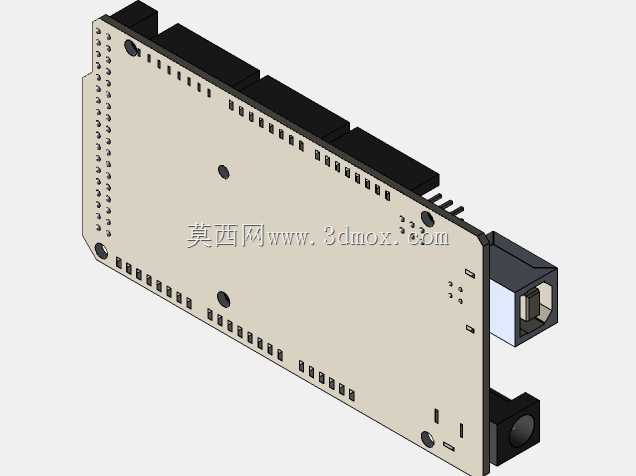

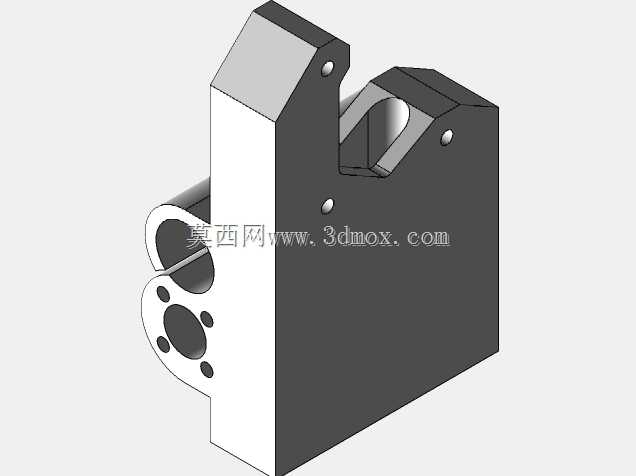

　　挤出头组件直接挂载在X轴滑座上，通过同步带传动实现X向的往复运动，挤出端采用近程挤出结构设计，相比远程挤出方案，耗材输送的响应速度更快，打印TPU等柔性耗材时的送料阻力更小，不易出现断料、堵头的问题。打印平台采用Y向前后运动的布局，平台下方设置调平螺母组件，可手动完成平台与喷嘴的平行度校准，平台表面贴覆磨砂聚酰亚胺贴膜，能提升PLA、ABS等常用耗材的首层附着力，减少打印过程中翘边、掉件的概率。机身侧部集成了独立的电控安装仓，将电源、主控板、散热风扇等电气元件集中布置在仓内，既可以减少电气线路外露带来的安全隐患，也能通过仓体的散热格栅形成自然对流风道，带走主控板与电源工作时产生的热量，避免长时间打印出现的过热保护问题。

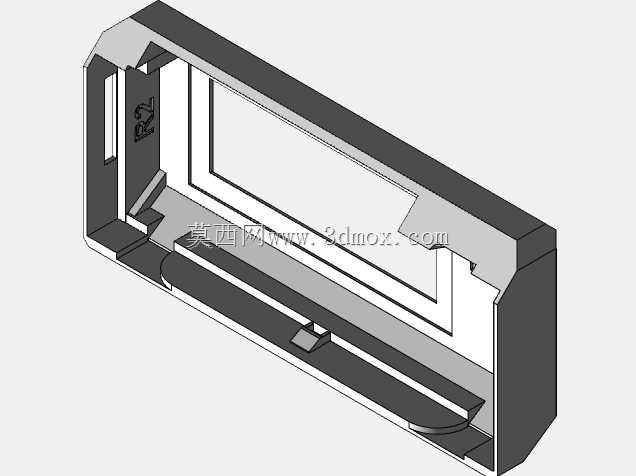

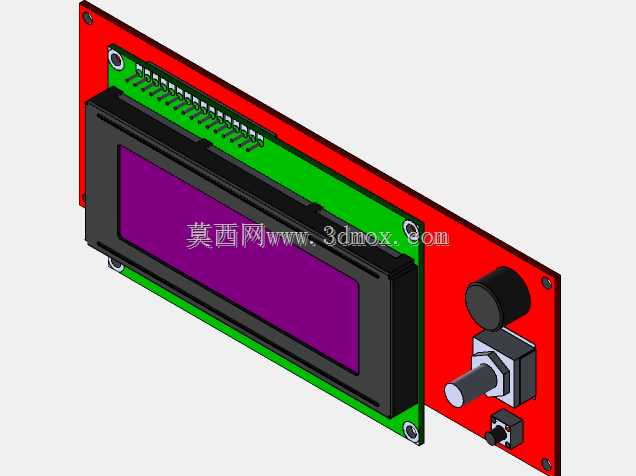

　　机身前部集成了带显示屏的操作面板，可直接在设备端完成调平、预热、打印启停、参数调整等操作，无需全程连接电脑控制，配合SD卡插槽可实现脱机打印，适配更多无固定电脑工位的使用场景。从安装边界来看，整机的占地尺寸适配常规600mm深度的工作台，后侧预留50mm的散热间隙即可满足安装要求，设备自重控制在合理区间，无需额外做工作台承重加固，移动搬运时仅需拆除平台上的活动件即可整体转移。在功能特性上，这款设备可兼容1.75mm直径的各类主流FDM耗材，打印层高可在0.1mm-0.3mm区间调整，满足不同精度要求的制件成型需求，喷嘴采用快拆结构设计，更换不同口径喷嘴时无需拆解整个挤出组件，可快速切换0.2mm-0.6mm口径喷嘴，

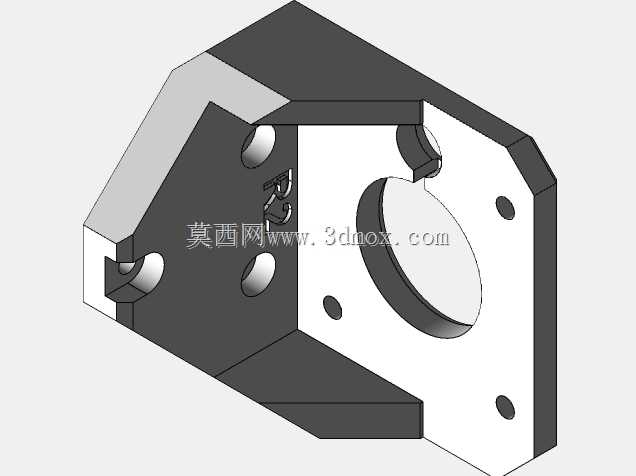

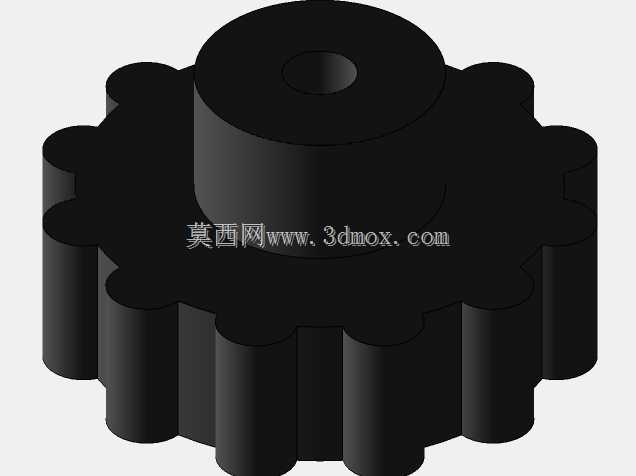

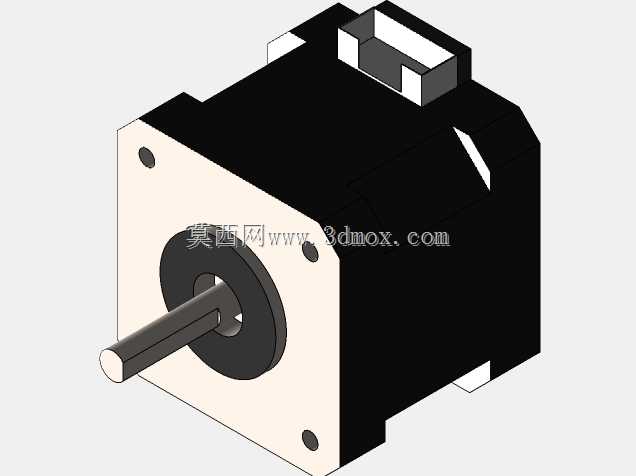

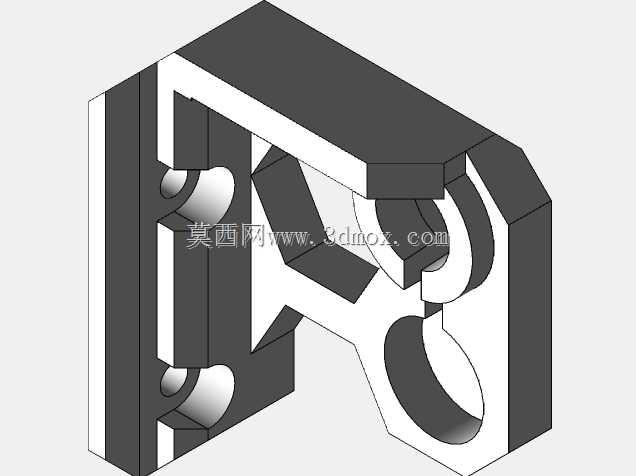

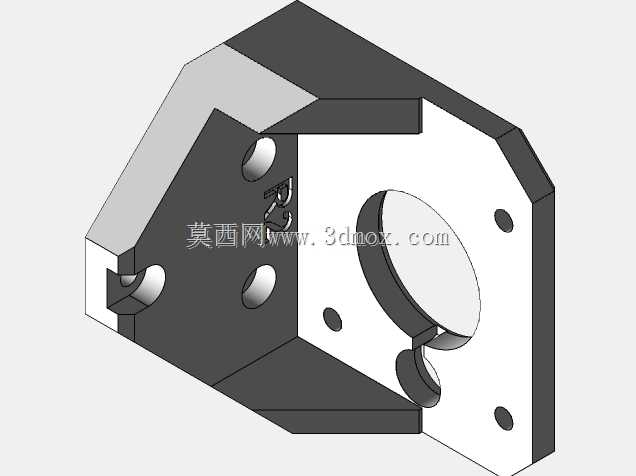

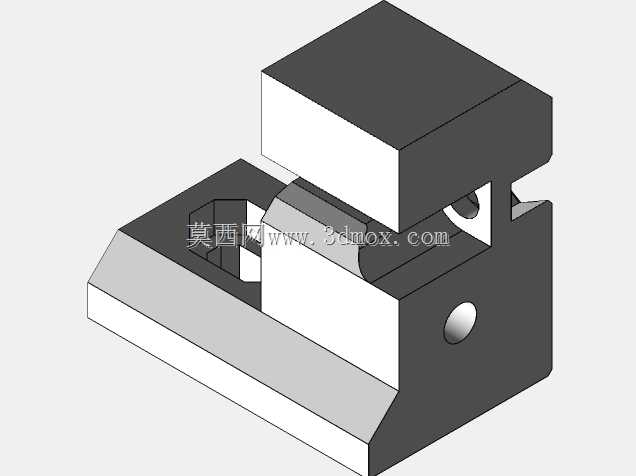

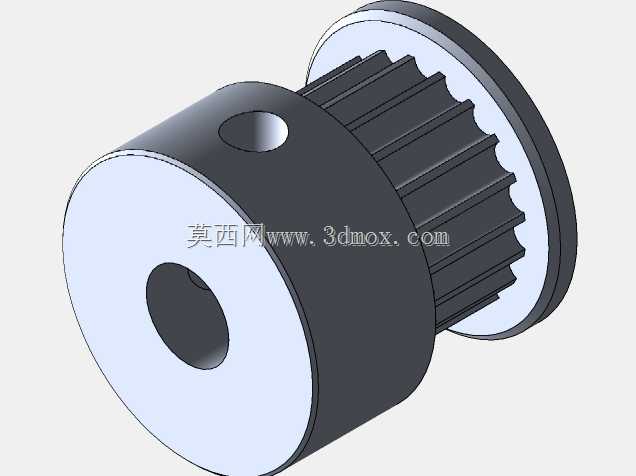

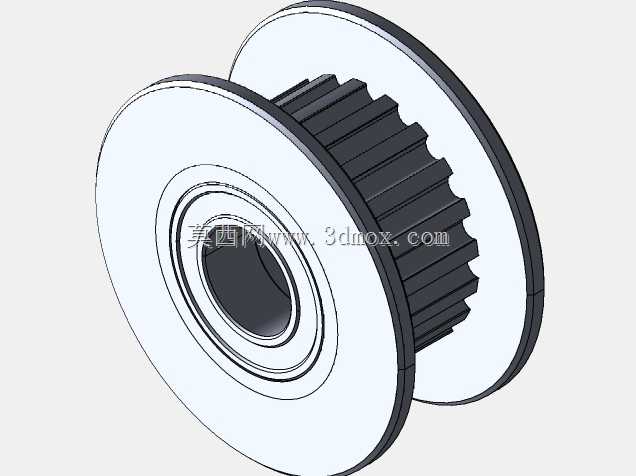

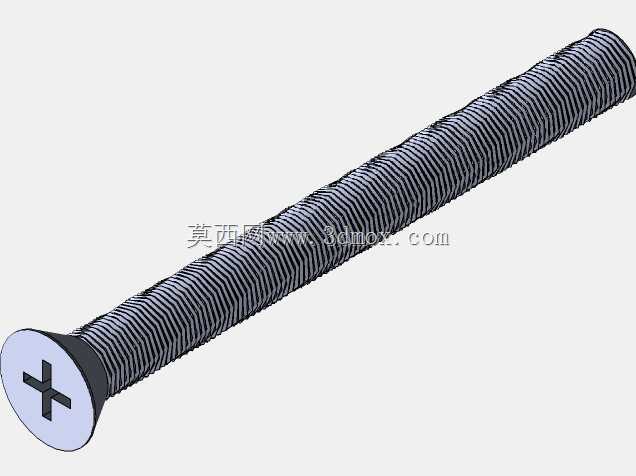

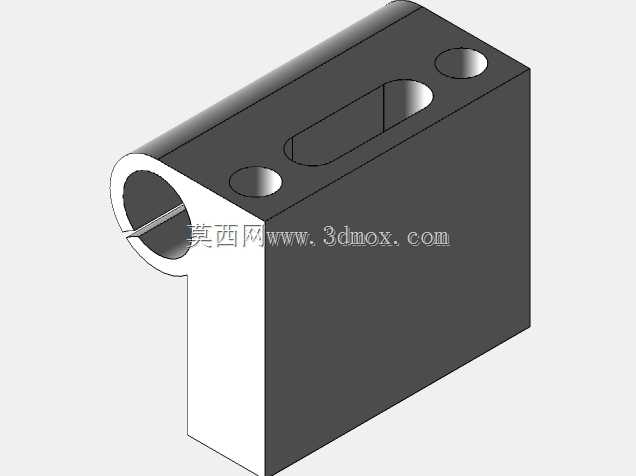

　　适配精细模型打印与快速大尺寸制件打印的不同需求。设计过程中对所有运动部件的安装基准做了统一考量，光轴安装座、同步带轮固定座、电机安装位均采用一体化的安装定位面，减少装配时的累计误差，装配时仅需按照定位面锁紧固定件即可完成基础精度校准，降低DIY组装的调试难度。设备的走线全部采用机身内侧隐藏式布置，运动部件的拖链预留了足够的线缆弯曲半径，避免X、Y、Z轴往复运动时出现线缆拉扯、磨损的问题，提升长期使用的可靠性。针对日常使用的维护需求，所有易损件包括直线轴承、同步带、喷嘴、散热风扇均采用标准件选型，无需定制特殊配件，后期维护更换成本更低，适合个人用户长期使用。在实际应用中，这类桌面级设备可快速完成非标小零件的打样验证，比如结构设计阶段的卡扣验证、装配干涉检查，相比外协加工的周期，可将验证周期从数天缩短到数小时，大幅提升研发迭代效率；在教学场景中，可直接用于增材制造原理的演示教学，学生可直接操作设备完成从三维模型到实体零件的全流程制作，加深对制造工艺的理解；在创客创作场景中，可支撑创意作品的快速落地，无需复杂的加工设备即可完成个性化定制零件的制作。
