GoPro双向双法兰连接适配结构件

　　在户外影像采集、运动场景记录、工业设备可视化巡检等领域，运动相机的多机位拓展、多配件组合安装一直是现场搭建的常见需求，这类场景往往需要在有限的安装空间内实现两个法兰接口的稳固对接，同时保证对接后整体结构的刚性，避免拍摄过程中出现抖动、偏移甚至松脱的问题，这款双向双法兰连接结构正是针对这类实际使用痛点设计的适配构件。

　　从实际使用场景来看，这类连接件常被用在运动相机的多机位组合支架上，比如骑行记录场景中，需要同时在车把位置安装两个不同朝向的GoPro相机，分别记录前方路况与骑行者操作状态，或是在工业巡检的固定点位上，将相机与延长支架、角度调节座进行对接，实现两个标准法兰接口的刚性连通，不需要额外增加转接片或者异形固定件，就能完成两个三法兰标准接口的拼接，减少装配环节的零件数量，降低现场安装的复杂度。

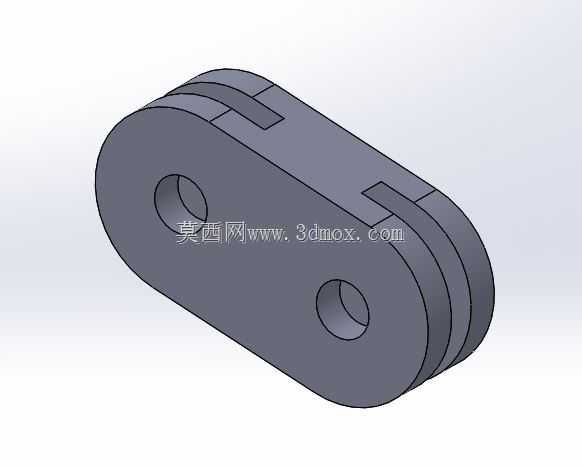

　　从功能特性上看，这款连接件采用对称式的双端法兰对接结构，两端的法兰卡槽尺寸完全匹配GoPro标准配件的接口规格，中间的连接基体做了加厚处理，能够承受运动场景下的持续振动载荷，不会因为长期颠簸出现连接部位的疲劳断裂。两端的法兰卡位设计预留了标准的锁紧螺栓穿装空间，安装时不需要对原有配件做任何改造，直接将两个待连接的法兰端分别卡入连接件两端的卡槽内，穿入标准锁紧螺栓拧紧即可完成固定，装配后的同轴度误差控制在极小范围内，不会出现两个对接配件角度偏斜的问题。

　　在设计思路上，这款结构没有采用多余的装饰性设计，所有结构特征都服务于连接刚性与装配便利性。首先是中间的连接主体部分，采用等截面的矩形基体结构，在保证整体结构强度的前提下，尽可能压缩了连接件自身的轴向长度，避免安装后整体支架的伸出长度过长，导致力臂过大增加振动幅度。两端的法兰卡槽深度经过反复校核，既保证卡入后有足够的接触面积承受剪切力，又不会因为卡槽过深导致配件无法完全卡入到位，出现锁紧后虚位的问题。卡槽两侧的挡边厚度做了针对性加强，因为在实际使用中，挡边部位是承受螺栓锁紧力与外部载荷的核心位置，厚度不足很容易在拧紧螺栓或者受到冲击时出现开裂，设计时通过应力分布模拟，将挡边厚度设置在既能满足强度要求，又不会过度增加整体重量的区间。

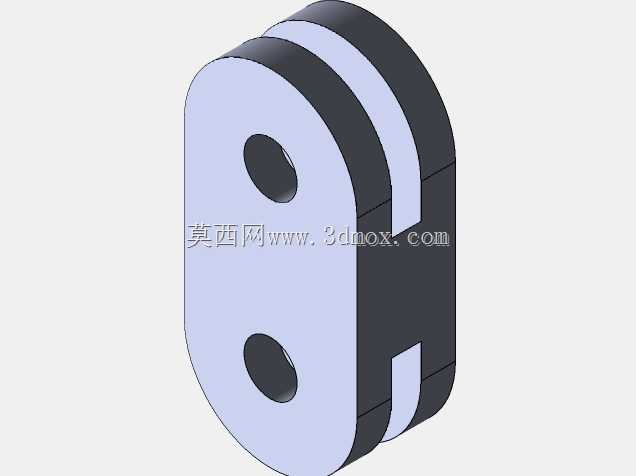

　　从安装边界与尺寸适配来看，这款连接件的整体外形为对称的H型截面结构，两侧的突出挡边宽度与标准GoPro法兰的侧边宽度完全一致，安装后不会出现侧边突出刮碰周边配件的问题。轴向的总长度控制在刚好容纳两个法兰端对接的尺寸，安装后两个被连接的法兰端面紧密贴合，不会出现多余的间隙。径向的尺寸也与标准法兰的外径匹配，在搭配原装锁紧旋钮或者第三方螺栓配件时，不会出现连接件与旋钮发生干涉的情况。在实际装配测试中，这款连接件可以适配所有符合GoPro标准法兰规格的配件，包括相机本体、快拆底座、角度调节臂、延长杆等，不需要额外选配特殊规格的紧固件，使用通用的M5规格锁紧螺栓或者原装快拆旋钮就能完成固定。

　　在实际工程应用中，这类双向法兰连接件看似是小型的结构配件，但在整套支架系统中承担着载荷传递的核心作用，设计时如果只考虑外形匹配而忽略结构强度，很容易在使用过程中出现断裂，导致相机掉落损坏。这款结构在设计时针对常见的失效位置做了优化，比如卡槽与中间基体的过渡位置采用了圆角过渡，避免应力集中导致的断裂问题，整体材质选用常用的工程塑料或者铝合金加工都能满足强度要求，建模时的所有尺寸公差都按照通用机械配件的配合公差设置，保证加工后的成品能够与标准配件顺畅装配，不会出现卡滞或者间隙过大的问题。对于从事运动相机配件设计、小型工装支架搭建的结构工程师来说，这款模型的尺寸参数、结构设计思路都可以直接作为参考，在进行类似的双法兰对接结构设计时，可以直接复用其卡槽尺寸、加强结构的设计逻辑，减少重复校核的工作量，提升设计效率。
