螺口白炽电灯泡结构三维数模

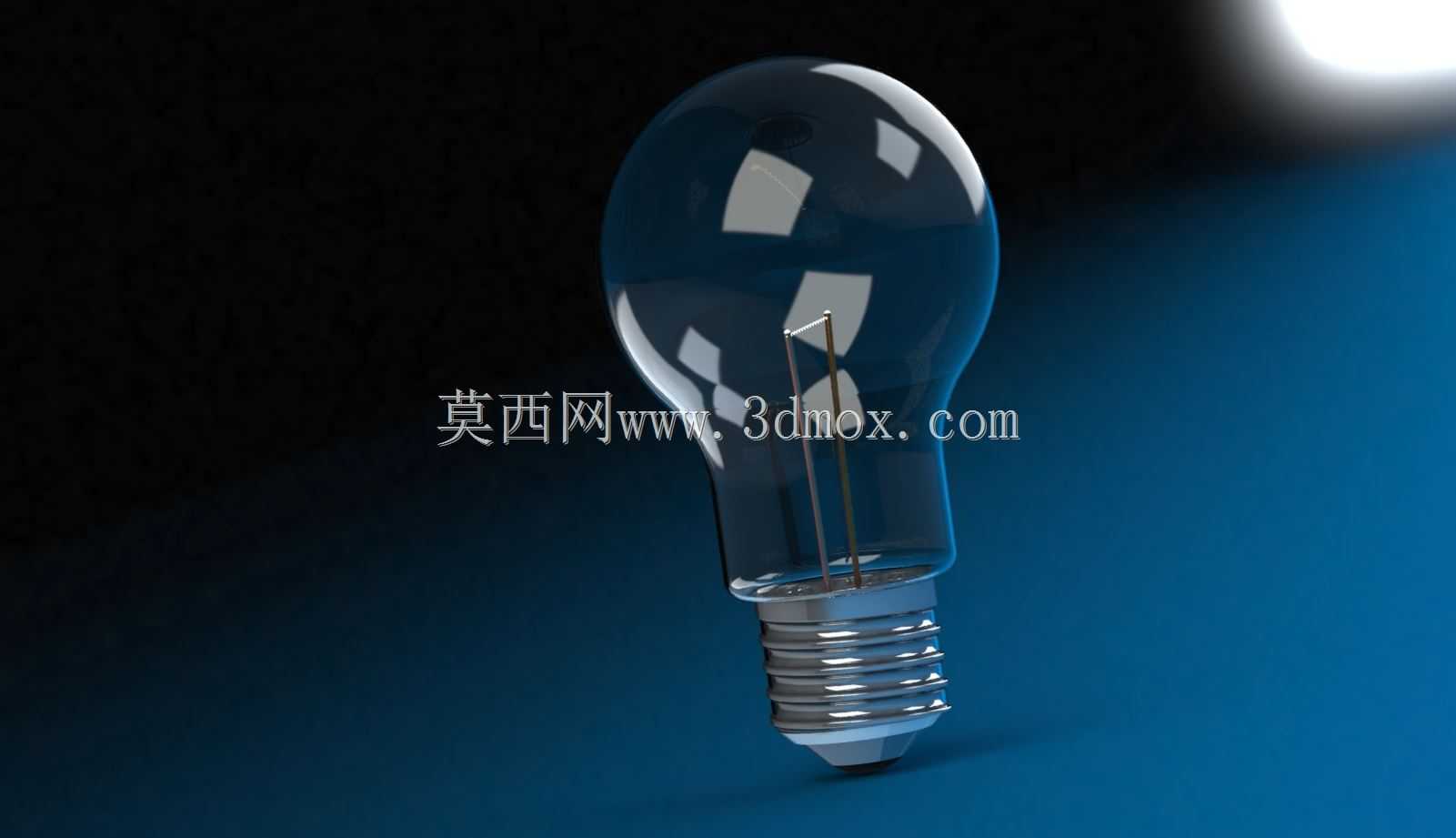

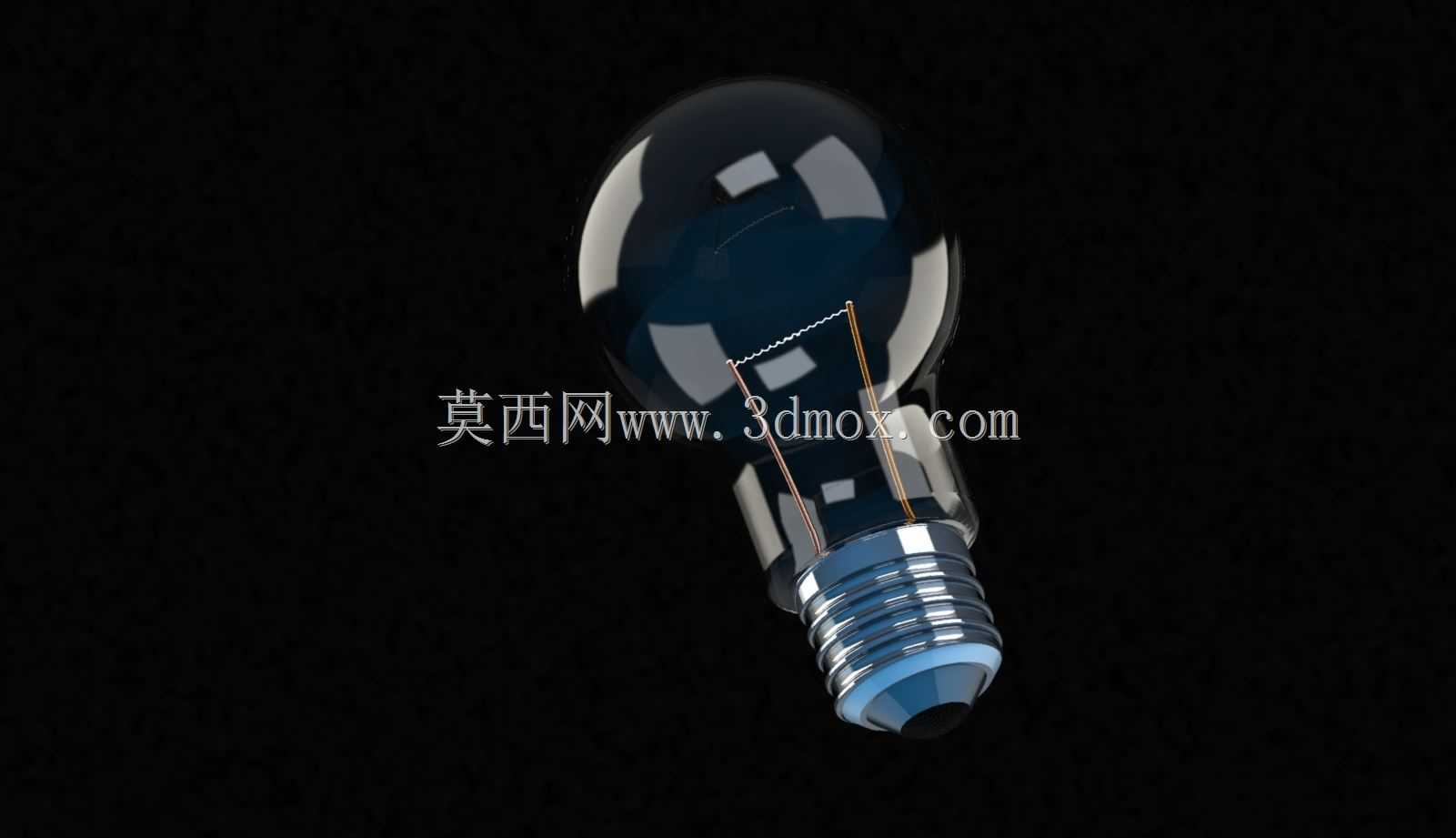

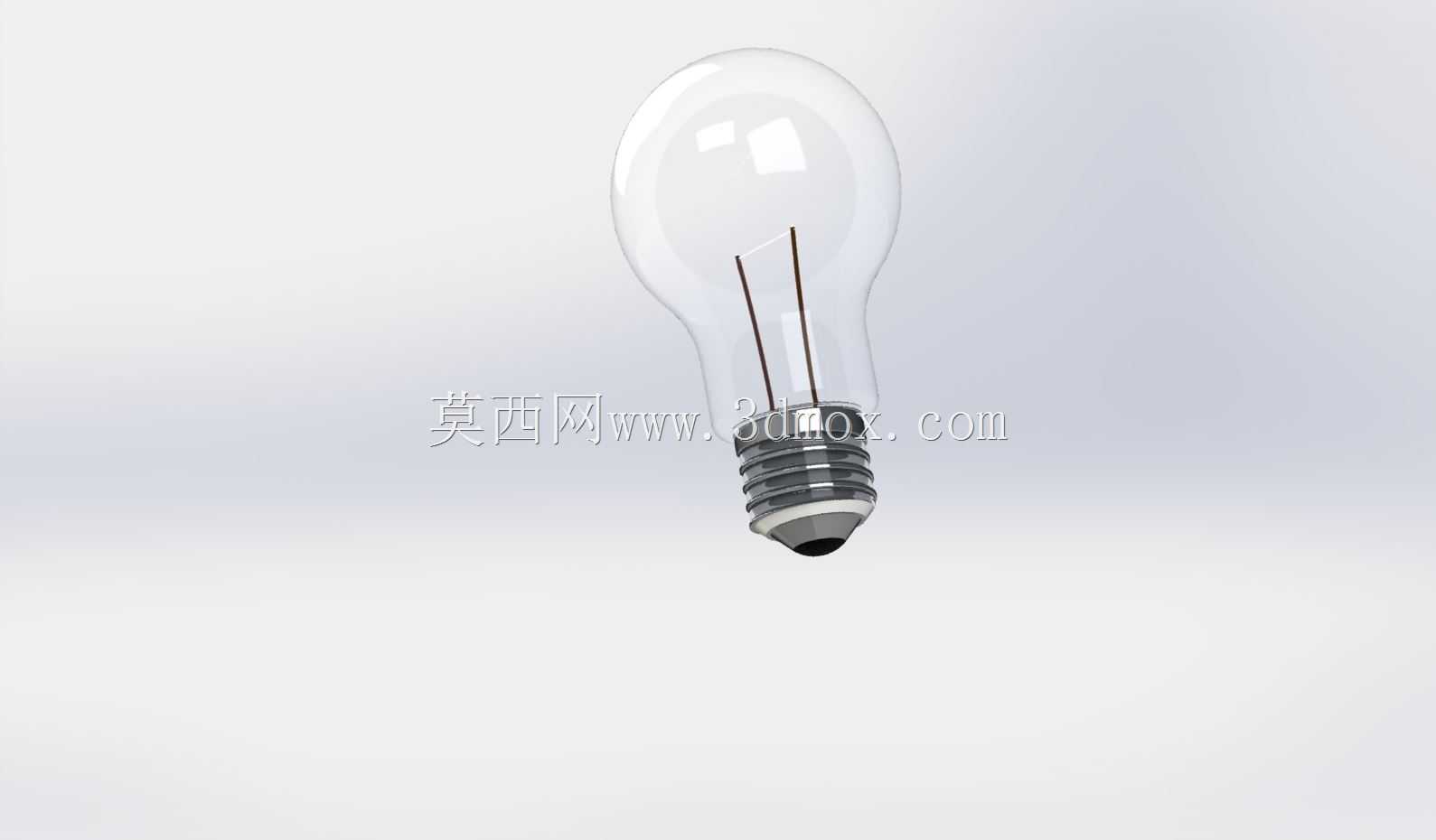

　　日常照明场景里最常见的螺口白炽灯泡，很多人只熟悉它点亮后的发光效果，却很少关注其内部结构的设计逻辑，这套三维数模完整还原了从外部泡壳到内部支撑结构的全部细节，可直接用于照明产品结构教学、灯具适配设计验证、机电产品演示场景搭建等工作。从实际应用场景来看，这类螺口白炽灯泡除了常规民用照明，还常被用在机床局部工作灯、设备状态指示灯、老旧配电装置照明位等工业场景，很多教学演示场景也会用这类结构简单的光源做电流热效应、电能光能转换的演示载体，做灯具适配设计时，也需要参考标准螺口灯泡的外形边界来设计灯座的容纳空间、接线触点位置。从结构设计思路来看，整个灯泡分为玻璃泡壳、内部灯丝支撑、螺口金属灯头三个核心部分，玻璃泡壳采用吹制成型的梨形曲面，

　　这种曲面一方面可以承受泡壳内外的气压差，避免生产抽真空或者充气过程中泡壳开裂，另一方面曲面的光学折射效果可以让灯丝发出的光线更均匀地向外发散，减少局部眩光；泡壳内部的灯丝采用钨丝绕制的双螺旋结构，两根金属支撑导丝从灯头内部的绝缘密封件穿出，既承担灯丝的固定作用，也作为电流传导的通路，导丝的弯折角度、固定位置都经过反复验证，既要避免灯丝点亮高温状态下下垂触碰泡壳内壁，也要保证运输震动过程中灯丝不会移位断裂。螺口灯头部分采用标准E27规格的金属螺纹，螺纹的牙型、螺距都严格遵循通用照明接口标准，灯头尾部的金属触点与螺纹侧壁之间用绝缘玻璃材料做密封隔离，既保证通电时的电气绝缘，也实现泡壳内部的密封，避免空气进入导致灯丝高温氧化。

　　从外形尺寸与安装边界来看，标准螺口灯泡的最大外径在60mm左右，总长度控制在105mm上下，螺纹部分的有效旋合长度约22mm，设计配套灯座时，需要预留至少110mm的轴向安装空间，径向方向要留出至少35mm的半径空间避免泡壳与周边结构干涉，同时灯座内部的触点弹片压力要控制在合理范围，压力过小会导致接触不良打火，压力过大则可能顶坏灯头尾部的密封结构。很多刚接触结构设计的工程师容易忽略灯泡这类小部件的安装边界，比如在设计设备操作面板的指示灯位时，只预留了螺纹的安装孔位，没有计算泡壳的突出长度，导致面板安装后盖不上外罩，或者泡壳距离周边塑料结构过近，长时间点亮的高温烘烤导致塑料件变形老化。这套数模把所有配合面的尺寸、

　　曲面的曲率都做了精准还原，做干涉检查时可以直接导入装配体，不需要再额外简化模型，内部的灯丝支撑结构也做了实体建模，做透明材质渲染时可以清晰展示内部构造，不需要再额外做内部结构的补模。实际做灯具设计验证时，还可以通过这个模型模拟灯泡旋入灯座的全过程，检查螺纹旋合的行程是否足够，尾部触点接触时的位置是否对中，避免生产出的灯座出现拧不到位、接触不良的问题；做教学演示动画时，也可以拆分模型展示各个部件的装配关系，让学习者直观理解白炽灯的发光原理与结构组成。
