正交啮合传动伞齿轮三维结构设计

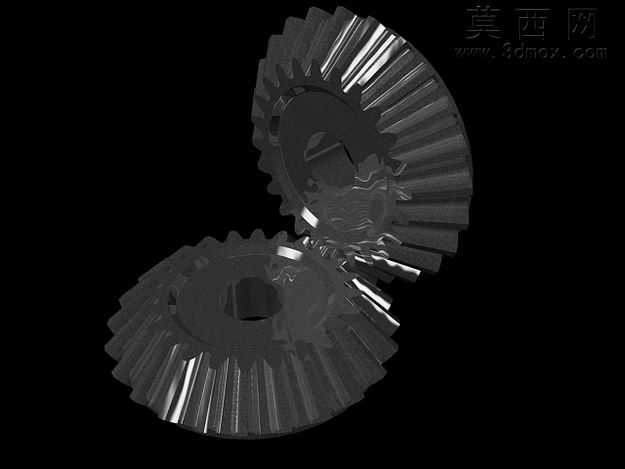

本作品为一对正交啮合的直齿伞齿轮三维模型，建模过程严格遵循直齿锥齿轮的齿形生成原理，以背锥展开的渐开线齿廓为基础，通过参数化驱动完成齿形的精准构建，确保齿顶高、齿根高、齿厚、压力角等核心参数符合机械传动设计规范。建模时首先确定两齿轮的轴线夹角为90度，匹配对应传动比设定各自的分度圆锥角，依次构建齿顶圆锥、齿根圆锥、分度圆锥的基准曲面，再通过扫描切除的方式生成单个轮齿特征，利用圆周阵列完成整圈轮齿的排布，保证轮齿沿圆锥面均匀分布，齿向与分度圆锥母线方向一致。模型对齿轮的轮毂结构做了精细化还原，其中下齿轮设计有带键槽的中心通孔，用于与传动轴实现周向固定传递扭矩，上齿轮设计有带定位平面的中心沉孔结构，适配对应安装轴的装配需求，轮齿与轮毂的过渡区域做了合理的圆角处理，还原实际加工过程中的工艺倒角特征，避免应力集中问题。材质渲染阶段采用哑光金属质感的工程钢材材质，调整表面粗糙度参数模拟真实机加工齿轮的表面质感，通过布光突出轮齿的啮合接触面、齿顶棱线以及轮毂的安装结构，清晰展现两齿轮的啮合位置关系：两齿轮的分度圆锥顶点重合，节锥面相切，轮齿在啮合区域实现精准的齿廓贴合，能够准确还原直齿伞齿轮相交轴传动的运动特性。设计过程中重点校验了轮齿的啮合间隙、齿侧间隙参数，确保模型既符合机械设计的理论参数要求，又能直观展现伞齿轮用于相交轴间动力传递的结构特点，可用于机械原理教学演示、传动机构虚拟装配校验、相关设备的传动系统设计参考，帮助使用者直观理解伞齿轮的结构特征与啮合传动原理，清晰呈现直齿锥齿轮从齿形到安装结构的完整设计细节。
