啮合式斜齿圆柱齿轮组三维设计作品

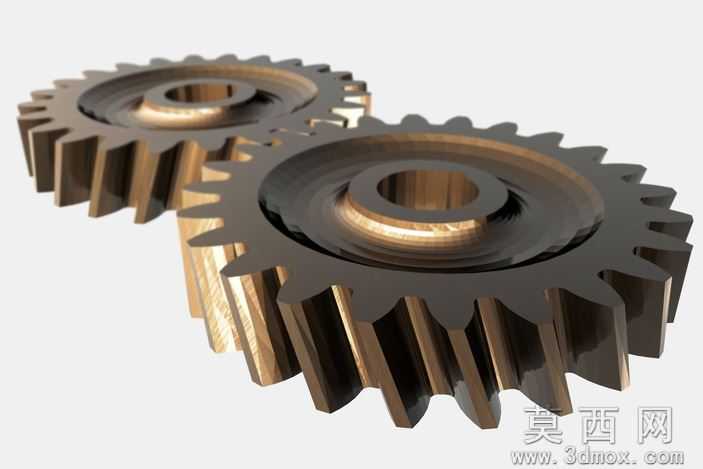

本作品为成对啮合的斜齿圆柱齿轮组三维模型，建模过程严格遵循斜齿轮的齿廓生成原理，首先通过参数化定义齿轮的模数、齿数、压力角、螺旋角、齿宽等核心设计参数，以渐开线方程为基础生成精确的齿廓截面曲线，再通过螺旋扫掠命令生成单个轮齿的实体特征，之后通过圆周阵列完成整圈轮齿的排布，保证每个轮齿的角度、尺寸完全一致，避免出现啮合干涉问题。模型主体结构包含轮齿、轮缘、轮毂以及中心的花键安装孔，轮毂部分做了合理的厚度设计，既保证安装连接的结构强度，又控制整体重量避免不必要的材料冗余，中心花键孔的齿形、尺寸按照标准传动安装要求设计，可直接匹配对应规格的传动轴，保证扭矩传递过程中的同轴度与连接可靠性。材质设置上选用常用的合金结构钢材质，渲染时赋予金属哑光质感，还原真实齿轮零件的表面处理效果，通过光影调整清晰展现轮齿的螺旋走向、齿面曲面形态以及两个齿轮的啮合接触位置，直观呈现斜齿轮传动的啮合状态。设计过程中重点校验了两个齿轮的中心距、啮合侧隙、齿面接触区域，确保轮齿在啮合过程中能够实现平稳的连续接触，避免出现卡滞、偏载等问题，斜齿轮的螺旋角经过合理匹配，保证两个齿轮啮合时轴向力相互平衡，适配常规闭式传动的使用需求。模型整体结构规整，所有特征参数可编辑，能够直接用于传动机构的运动仿真、装配干涉检查，也可作为机械设计教学、传动方案演示的数字化模型使用，轮齿部分的曲面过渡自然，轮毂与轮缘的连接位置做了圆角处理，避免应力集中问题，符合实际机械零件的加工工艺要求，可直接对接后续的工程图生成、数控加工编程等环节。
