汽车齿轮箱壳体三维结构设计

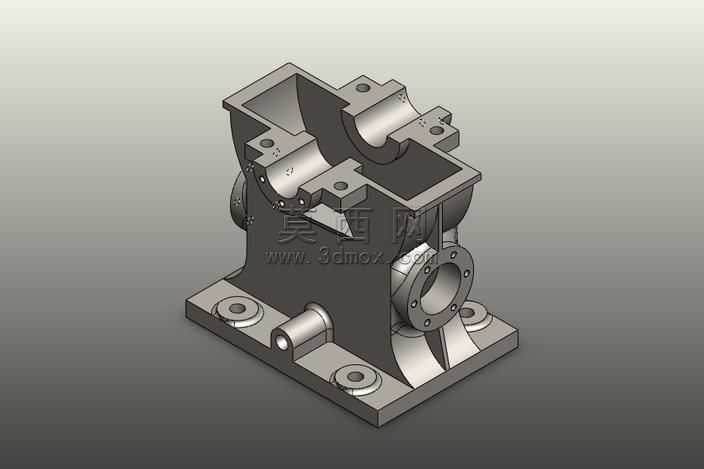

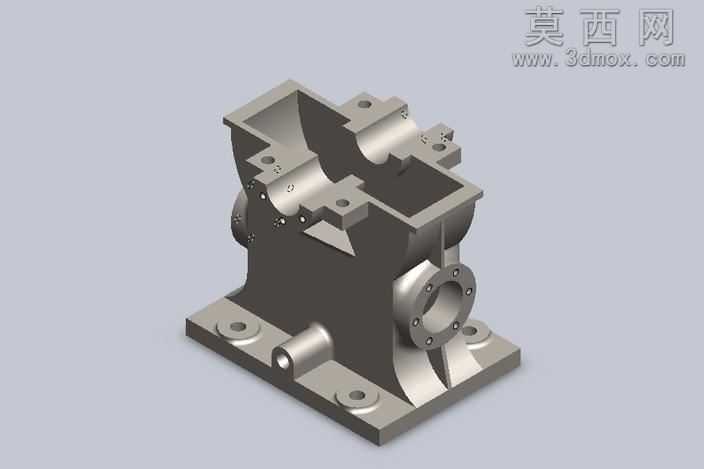

本作品为汽车齿轮箱壳体的三维参数化建模成果，建模过程严格遵循机械零件设计规范，以SolidWorks为核心建模工具，采用自底向上与特征建模结合的方式完成全结构搭建。建模初期先梳理齿轮箱壳体的功能需求：作为传动齿轮组的承载基座，需要同时满足轴系安装定位、腔体密封、整机固定、润滑容腔预留等多重功能，因此首先绘制底座安装基准面，确定四个带沉孔的安装脚的位置与尺寸，保证后续整机安装的定位精度，底座部分采用拉伸凸台特征完成主体轮廓，对安装孔处添加倒角与拔模斜度，兼顾铸造工艺的脱模需求与安装时的导向便利性。中部腔体为核心容纳空间，建模时采用抽壳特征结合拉伸切除完成腔体轮廓，针对不同轴系的安装位，分别设计了带螺栓孔的轴承安装凸台，凸台位置严格匹配齿轮传动的中心距参数，每个安装凸台的端面添加平面度约束的基准面，保证轴承安装时的贴合精度，侧面的法兰接口采用圆周阵列特征完成螺栓孔的均匀排布，法兰端面添加密封槽的切除特征，满足装配后的密封要求。上部的分体式轴承座结构采用多段拉伸与筋板特征组合，筋板位置根据受力仿真结果布置在载荷传递路径上，在不额外增加壳体壁厚的前提下提升整体结构刚度，避免传动过程中箱体产生共振变形。材质渲染阶段，为壳体赋予铸钢材质效果，调整金属粗糙度与环境反射参数，还原铸造零件的哑光金属质感，对安装面、孔位等加工面单独赋予精加工金属材质，区分铸造毛坯面与机加工面的视觉差异，渲染时采用三点布光方案，清晰展现壳体的内外结构细节、加强筋的排布逻辑以及各安装接口的位置关系。整个建模过程完全参数化，所有尺寸关联至全局参数表，可根据不同规格的齿轮组参数快速调整壳体尺寸，适配不同排量车型的传动需求，结构设计上充分考虑了铸造工艺的拔模角度、壁厚均匀性要求，以及机加工工序的装夹定位基准，避免出现工艺死角，各安装孔位的位置公差、形位公差均在建模时通过特征约束进行预设，可直接导出工程图用于后续生产加工。
