医用注射器精细结构三维设计方案

　　在临床诊疗、医美操作、实验室液体移取等场景中，注射器是应用频次极高的基础器具，其结构合理性直接关系到操作精度、使用安全性与医护人员的操作手感。这款注射器的三维结构设计，完全围绕实际使用中的核心需求展开，没有冗余的装饰性结构，每一处几何特征都对应明确的功能指向。

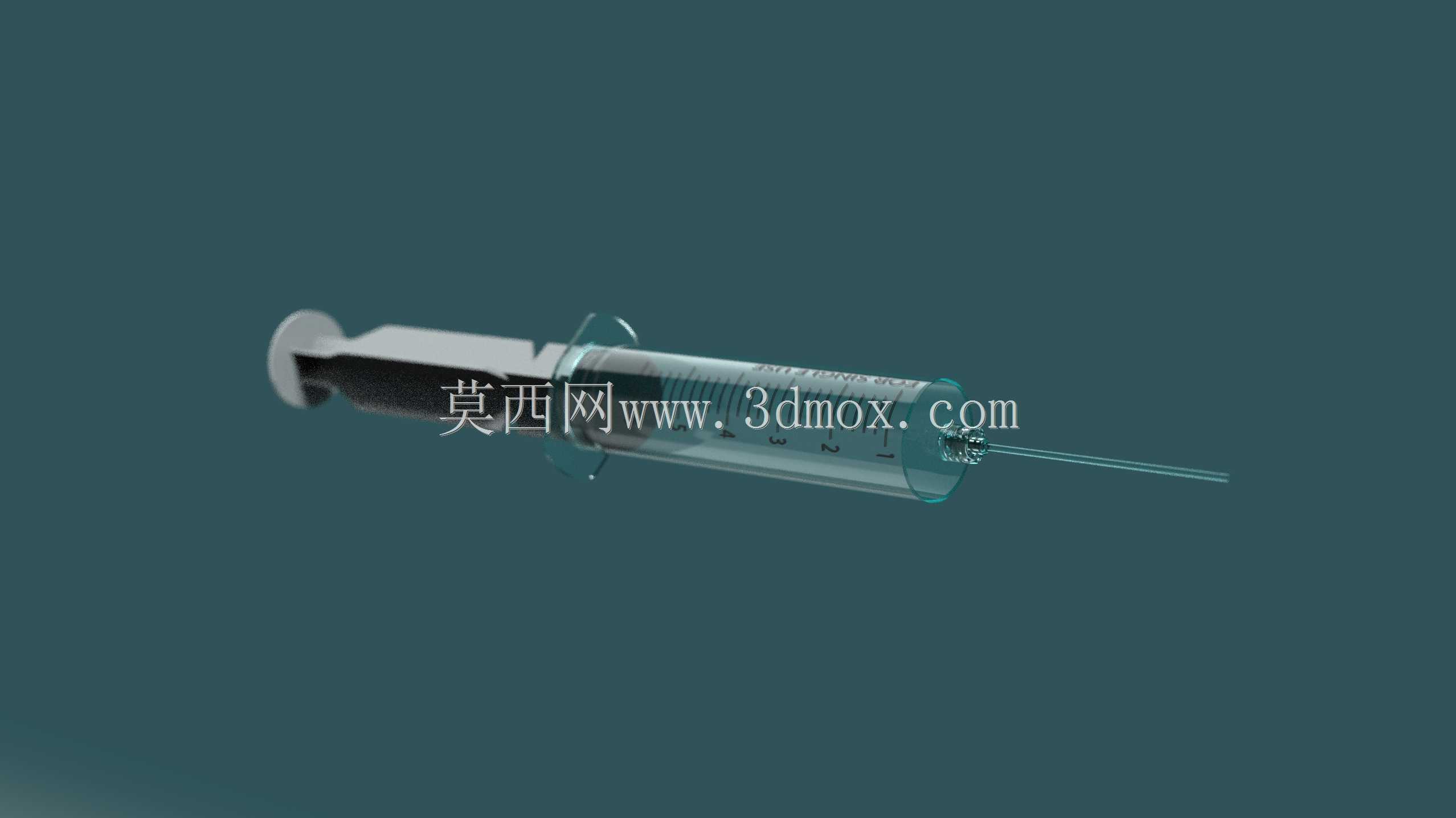

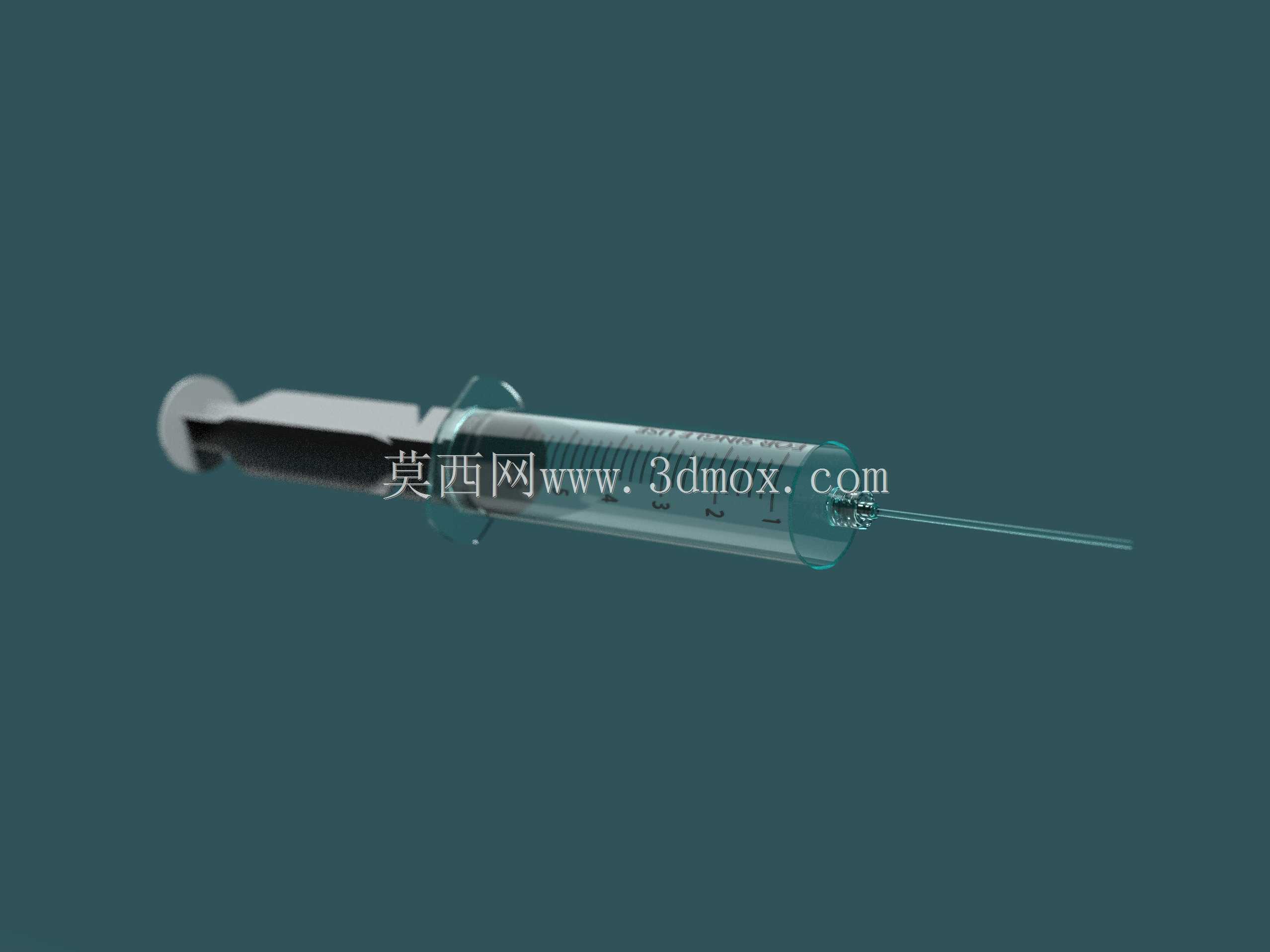

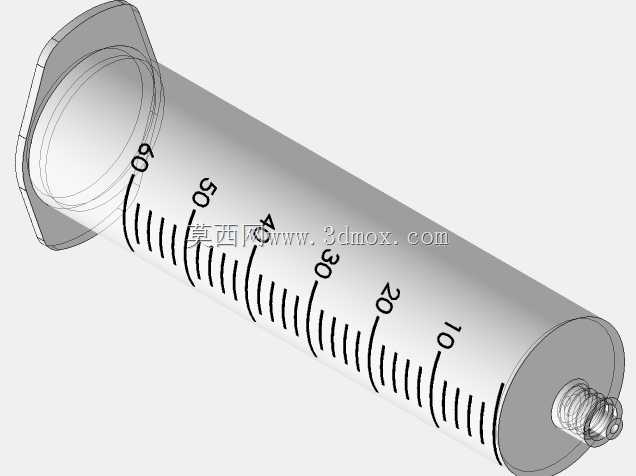

　　从整体结构来看，模型完整还原了针筒、活塞推杆、针头组件、密封胶塞四个核心部分的装配关系，针筒外壁的刻度标识区域做了平整化处理，预留了刻度印刷的平面基准，避免曲面印刷带来的刻度读数偏差，这一细节在实际生产中直接影响医护人员的药液抽取精度，尤其是在儿科用药、麻醉给药等对剂量误差要求极高的场景下，平整的刻度基准面能将读数误差控制在0.01ml以内。针筒端部的鲁尔接头结构做了精准的锥度匹配，完全符合医用接头的通用标准，既可以保证针头安装后的同轴度，避免针头偏斜带来的穿刺痛感，也能适配临床常用的输液器、留置针等外接配件，不需要额外的转换结构。

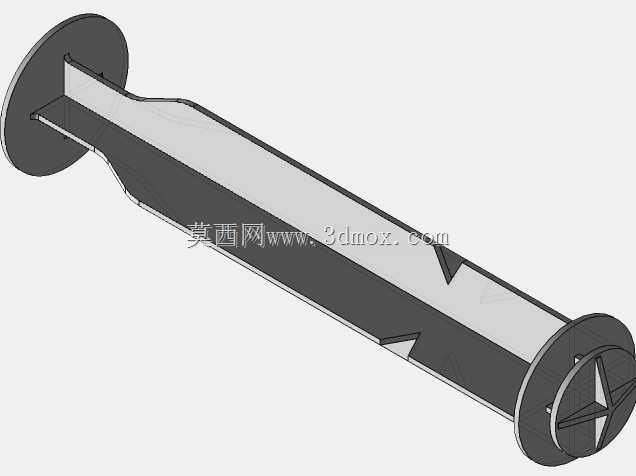

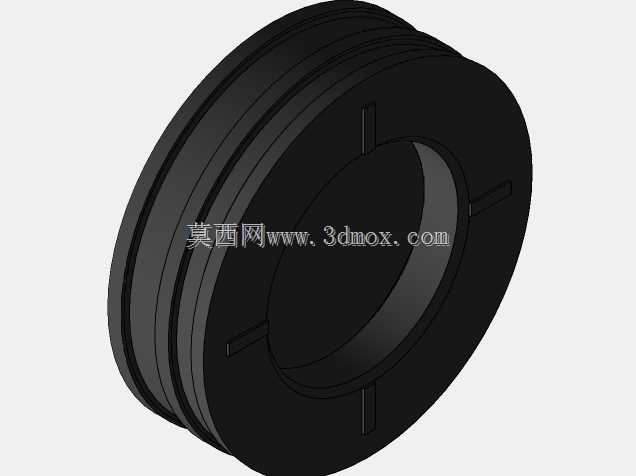

　　设计过程中，推杆与针筒的配合间隙做了反复的参数校核，推杆尾部的按压凸缘做了圆弧过渡处理，贴合医护人员拇指按压的受力角度，长时间推注操作也不会产生明显的压痕；针筒两侧的翼状挡边尺寸经过优化，宽度控制在12mm，既满足食指、中指夹持时的受力面积需求，也不会因为尺寸过大导致包装空间浪费。活塞部分的密封胶塞做了双道环形凸筋结构，两道凸筋的过盈量分别设置为0.15mm和0.12mm，靠近推杆侧的凸筋过盈量稍小，主要起到刮除针筒内壁残留药液的作用，靠近针头侧的凸筋过盈量稍大，保证推注过程中的密封性能，避免药液从推杆侧渗漏，同时这种双凸筋结构能有效降低推注时的滑动阻力，推注力控制在2N-5N区间，符合临床操作的施力习惯，不会出现推注卡顿或者推力过轻导致的剂量失控问题。

　　针头部分的结构设计还原了针座、针管、防护套三个组件，针管与针座的连接位置做了包胶嵌合的结构示意，保证针管安装后的抗拉力能达到15N以上，避免临床使用中出现针头脱落的风险；针座与鲁尔接头的配合长度设置为8mm，装配后能形成足够的摩擦力，即使在穿刺阻力较大的组织注射场景下，也不会出现针头与针筒松脱的情况。防护套的内部尺寸与针座做了卡扣配合设计，套合后能形成明显的阻尼感，避免运输过程中防护套脱落导致针头污染，同时防护套外壁做了防滑纹理，医护人员单手即可完成拔套操作，符合临床操作的无菌要求。

　　从安装边界与外形尺寸来看，这款常规5ml规格的注射器整体长度控制在102mm，针筒外径14.2mm，推杆行程65mm，完全匹配现有医用注射器的自动化生产线模具尺寸，不需要对现有生产设备做大规模改造即可直接投产；各部件的脱模斜度都设置在0.5°-1°之间，既满足注塑生产的脱模要求，也不会影响部件之间的配合精度。针筒内壁的粗糙度要求在模型中做了隐含的结构约束，对应实际生产中的镜面抛光要求，保证活塞滑动的顺畅性，避免出现涩滞、跳顿的问题。

　　在特殊场景适配性上，这款结构也预留了足够的调整空间，比如针对自毁式注射器的需求，可以在推杆靠近活塞的位置增加卡扣凸点，推注到行程末端后卡扣自动锁死，避免重复使用；针对胰岛素注射器等小剂量高精度场景，可以缩小针筒内径，拉长刻度区间，提升读数精度；针对玻璃材质的预灌封注射器，可以调整针筒壁厚，适配玻璃材料的成型工艺要求。整个模型的装配关系完全按照实际生产的装配顺序搭建，各部件之间没有干涉，运动仿真过程中推杆的滑动行程、针头的装配位置都与实际产品完全一致，可以直接用于生产前的结构验证、操作模拟，也可以作为医疗设备设计中配套耗材的参考模型，比如注射泵、自动配药设备的耗材适配设计，都可以直接调用这个模型做干涉检查与行程匹配，减少重复建模的工作量。
