SolidWorks环境下链轮传动零件结构设计

　　在各类输送设备、农机传动系统、摩托车及自行车动力传递路径中，链轮是配合链条实现精准扭矩传递的核心啮合零件，区别于齿轮的平行轴/交错轴直接啮合传动，链轮通过与链条滚子的逐齿嵌合完成动力传输，能在中心距较大的传动场景下保持稳定的传动比，不会像带传动那样出现打滑丢转的问题，同时对安装环境的粉尘、油污耐受度更高，在矿山输送线、农业收割设备、物流分拣传动段都有极高的应用占比。做这个链轮的结构建模时，首先要匹配对应规格链条的节距参数，齿形的轮廓线不能随意绘制，要贴合标准三圆弧一直线的齿槽形状，保证链条滚子进入啮合时能顺滑嵌入，退出时不会出现卡滞、顶齿的问题，很多新手建模时容易把齿槽圆弧半径做小，实际装配后会出现滚子和齿面硬接触，

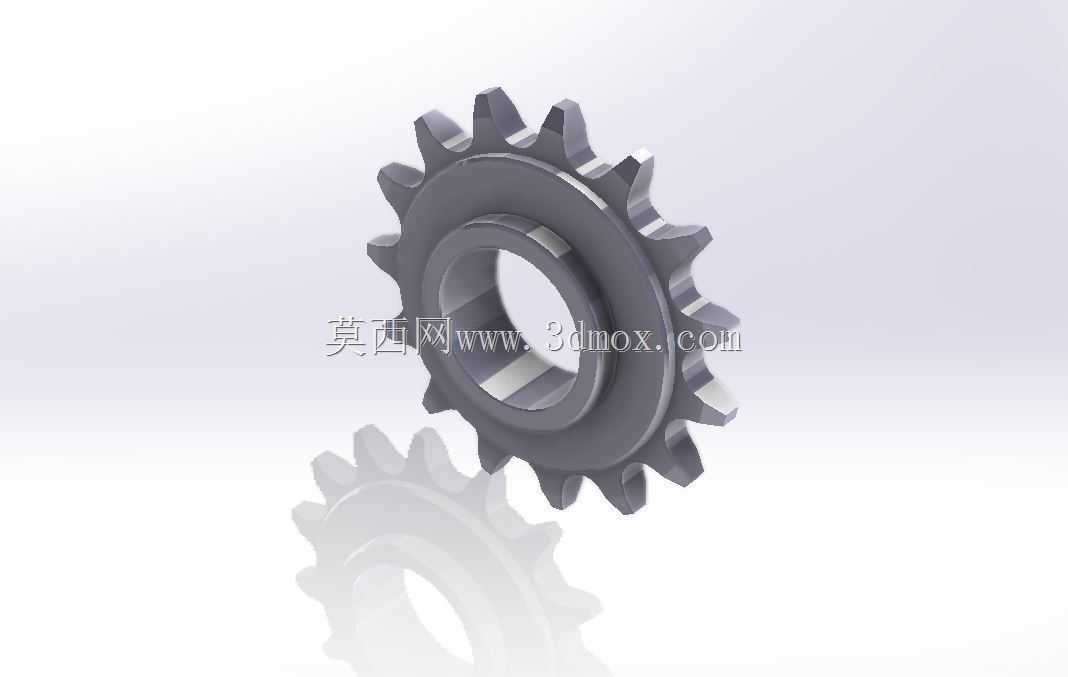

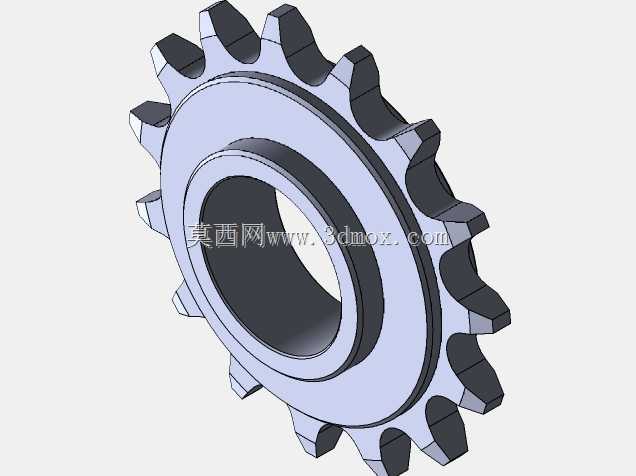

　　运行几百小时就会出现齿面异常磨损，甚至出现跳齿断链的故障。从结构上看，这个链轮采用单排齿的整体式结构，中心的安装孔是和传动轴配合的核心定位面，建模时要严格控制孔的公差带，和轴的配合选用过渡配合即可，过盈量太大会导致装配时压装困难，运行过程中轮毂处应力集中开裂，间隙太大则会出现传动时的径向跳动，加剧链条的抖动和磨损。轮毂部分的厚度要匹配传递的扭矩大小，不能为了减重盲目削薄轮毂，否则在重载启动的瞬间，键槽位置容易出现崩裂；齿顶的倒角处理也不能忽略，实际装配时如果没有齿顶倒角，链条挂装时很难顺利卡入齿槽，现场装配的工人往往需要用撬棍强行别入，很容易损伤齿面的热处理层。从安装边界来看，链轮的轴向定位要靠轴肩和锁紧挡圈配合完成，建模时要预留出挡圈的安装槽位置，齿宽方向的尺寸要比配套链条的内节内宽大1-2mm，给链条运行时的轴向窜动留出余量，避免链条侧面和链轮齿侧持续摩擦。齿根部分的圆角要做平滑过渡，不能出现建模时的棱角尖角，因为链轮传动过程中齿根位置承受的是周期性的弯曲应力，尖角位置会产生严重的应力集中，在交变载荷下很容易从齿根处萌生疲劳裂纹，最终导致断齿故障。在实际设备选型匹配时，链轮的齿数选择也有讲究，小传动轮的齿数不能太少，否则传动的多边形效应会被放大，运行时的动载荷、冲击噪声都会明显上升，高速传动场景下小链轮齿数一般要选在17齿以上，低速重载的输送场景可以适当降低齿数，但也不能低于9齿，否则链条的磨损速度会成倍提升。建模过程中，

　　齿形的阵列要严格按照节圆的等分角度来做，不能出现齿距累积误差，否则实际运行时每个齿啮合的受力不均匀，个别齿会提前出现磨损失效。链轮的端面要做平面度要求，安装时如果端面跳动过大，链条运行过程中会持续受到侧向力，很容易出现脱链的问题，在长距离输送的传动段，往往还要配套张紧机构，这时候链轮的中心距要留出足够的调整余量，建模时也要考虑后期张紧调整的行程范围，不能把安装位的孔做死，否则链条磨损伸长后没有张紧空间，只能提前更换链条。很多人做链轮建模时会忽略齿面的硬度匹配，实际工程应用中，链轮齿面一般要做高频淬火处理，硬度达到HRC40-50才能满足耐磨要求，建模时不需要把热处理层单独做出来，但结构上要避免出现厚薄悬殊的截面，

　　否则淬火过程中会出现严重的变形，导致齿形精度超差。中心孔的键槽尺寸要和传动轴的键宽匹配，键槽的圆角也要做对应处理，避免装配时键无法顺利压入，同时键槽的深度不能过深，否则会削弱轮毂的结构强度，在大扭矩传递时出现轮毂开裂的问题。从实际应用场景来看，这类单排链轮多用于中小功率的传动场景，比如小型输送线的动力端、普通机床的辅助传动机构、非机动车的动力传递，相比双排或多排链轮，单排链轮的安装空间要求更小，装配调整更方便，对两轴的平行度误差容忍度也更高，不需要像多排链轮那样严格控制轴向对齐精度，在常规的通用机械设备里应用范围最广。建模完成后还要做干涉检查，模拟链轮转动时和周边护罩、机架的间隙，尤其是齿顶圆位置和周边固定件的距离要留出至少5mm以上的余量，避免运行过程中因为机架变形、轴的窜动出现剐蹭。另外链轮的减重孔设计也要合理，不能在靠近齿根的位置开太大的减重孔，否则会破坏齿根部分的结构强度，减重孔一般均匀分布在轮毂和齿圈之间的腹板位置，孔的边缘也要做圆角过渡，减少应力集中点。
