液压系统用膜片式压力检测开关结构

　　在液压站、润滑系统、气动控制回路这类需要实时监控介质压力的工业场景里，压力开关是触发联锁保护、启停信号输出的核心检测元件，这款压力检测开关的结构设计完全贴合工业现场的安装与使用需求。从实际工况适配角度看，这类元件常被布置在液压阀组的测压口、泵站出油管路、润滑系统供油支管上，当管路内的油液或压缩空气压力达到设定阈值时，内部的弹性敏感元件会产生位移，推动微动开关触点动作，输出通断信号给上位控制系统，既可以用来触发超压泄压的联锁动作，也能在压力不足时切断设备运行回路，避免泵组干磨、执行元件出力不足引发的设备故障。

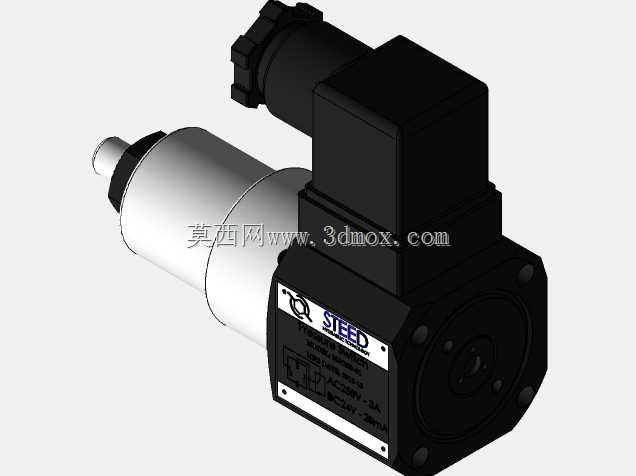

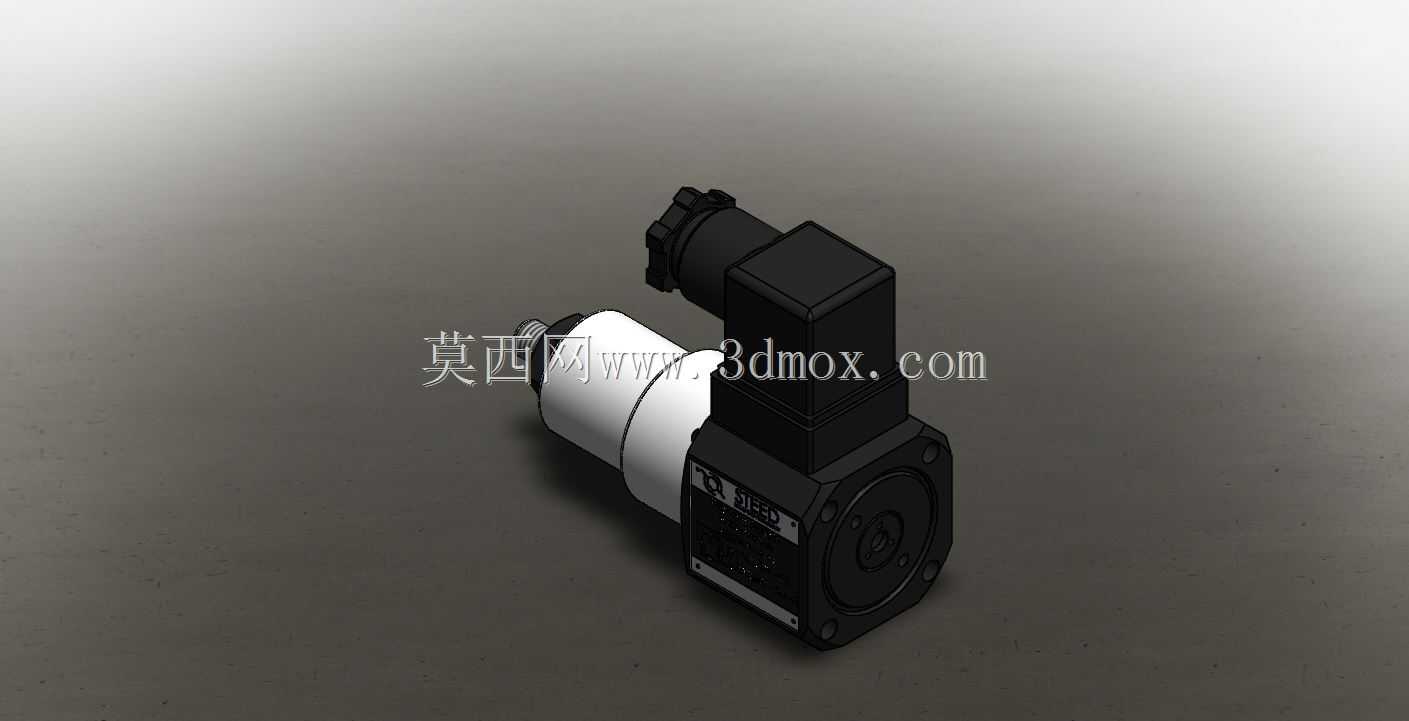

　　从结构设计思路来看，这款产品采用了分体式的功能分区布局，下半部分为压力感应腔体，直接与被测介质管路连通，腔体内部集成了膜片式敏感元件与弹簧调压结构，通过调整弹簧预紧力即可改变压力动作的阈值，适配不同压力等级的系统需求；上半部分为电气接线腔体，采用黑色绝缘工程塑料壳体，将微动开关与接线端子完全封闭在腔体内，侧面预留了标准的航空插头式接线接口，既可以避免现场的油液、粉尘侵入接线端造成接触不良，也能满足工业现场常见的IP65级防护要求，接线时无需打开整个壳体，直接将配套的插头插入锁紧即可完成接线，大幅降低现场布线的工作量。

　　安装边界与外形尺寸方面，这款压力开关的感应腔体采用圆柱形金属外壳，底部预留了标准的外螺纹连接接口，可直接匹配液压系统常用的内螺纹测压口，无需额外加装转换接头；电气腔体为方形结构，整体安装后突出管路表面的长度控制在合理范围内，不会在阀组密集安装的场景下与相邻的阀件、管路产生干涉，接线口的朝向可以根据现场布线需求调整，松开壳体的锁紧螺钉即可旋转电气腔体的角度，适配不同方向的走线需求，避免线缆过度弯折造成的破损。

　　从功能特性上看，这款压力开关采用膜片式感应结构，相比活塞式结构对介质的清洁度要求更低，少量的杂质颗粒不会造成感应元件卡滞，动作响应速度更快，压力触发的重复精度可以满足常规工业系统的控制需求；壳体的金属部分采用镀锌钝化处理，在常规的工业车间环境下具备足够的防锈能力，塑料壳体选用耐油工程塑料材质，长期接触液压油、润滑脂也不会出现壳体开裂、材质脆化的问题。在实际选型应用中，这类压力开关可以覆盖低压到中压的常用压力区间，既可以用在小型气动设备的压力回路上，也能适配中小型液压站的压力检测需求，安装时只需注意在螺纹接口处缠绕合适的密封带，保证连接部位的密封性，避免介质泄漏影响压力检测精度即可。
