灯丝绕制设备用双挡边导向线轴结构

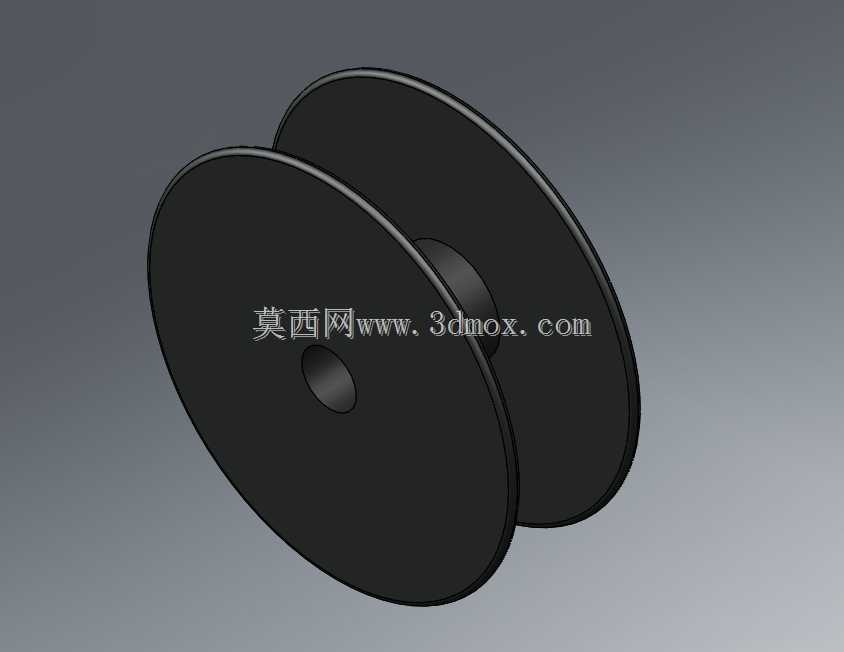

　　在电光源生产、微细金属线材绕制的产线环节里，这类双挡边线轴是灯丝绕制工位上的核心承载导向部件，日常主要承担细径钨丝、合金灯丝原料的有序收纳与平稳放料功能，区别于普通大直径工业线缆轴，这类线轴的设计精度直接影响灯丝绕制的螺距均匀度与线材张力稳定性，一旦线轴的同轴度偏差超过0.02mm，放料过程就会出现周期性张力波动，轻则导致灯丝绕制螺距不均，重则出现细丝拉断、乱线缠结的问题，直接拉低整批灯丝产品的良品率。从结构设计逻辑来看，这类线轴采用对称双挡边结构，两侧挡边的直径差控制在0.1mm以内，挡边边缘做了R0.3的圆弧倒钝处理，避免锋利边缘刮伤直径仅几十微米的灯丝表层，中间的绕线筒体采用等直径设计，筒体表面粗糙度控制在Ra1.6以下，

　　减少线材与筒体表面的滑动摩擦阻力，筒体中心的安装孔采用基孔制H7公差设计，可直接适配产线上标准直径的放料轴，安装时不需要额外加装衬套就能保证转动时的同轴度要求。实际产线应用中，这类线轴的安装边界需要匹配放料架的轴伸长度，线轴整体的轴向宽度要比放料轴的有效安装长度小0.5-1mm，避免安装后出现轴向窜动，两侧挡边的外圆直径要与放料架上的导向轮位置匹配，保证线材从线轴引出时的出线角度始终保持在15°以内，减少出线时的侧向摩擦力。设计过程中需要重点考量转动惯量的匹配，因为灯丝本身的抗张强度极低，线轴整体重量不能过大，否则启动瞬间的惯性拉力会直接拉断细丝，因此筒体部分采用薄壁结构设计，在保证结构强度的前提下尽可能降低整体重量，

　　同时两侧挡边做了等厚设计，保证转动时的动平衡精度，线轴在额定转速下转动时，端面跳动量不超过0.05mm，避免高速放料时出现线材跳动的问题。从功能特性上看，这类线轴除了基础的线材收纳功能，还能配合张力机构实现恒张力放料，双挡边的结构可以完全限制线材的轴向窜动，避免绕线过程中出现线材滑出筒体边缘的问题，挡边的高度根据单次绕线的最大容量设计，既不会因为挡边过高增加不必要的转动惯量，也不会因为挡边过低导致满线状态下的线材松脱。在实际的设备维护环节，这类线轴属于易损工装部件，长期使用后筒体表面如果出现细微划痕，就需要及时更换，避免划痕勾住细丝导致断线，安装时要保证线轴与放料轴的配合间隙均匀，不能出现偏斜安装的情况，否则会导致转动阻力不均，

　　影响放料张力的稳定性。不同于通用绕线轴，这类灯丝专用线轴的所有棱边都做了倒钝处理，哪怕是安装孔的边缘也做了0.2mm的倒角，避免安装时刮伤放料轴的表面，同时也减少了安装过程中产生的金属碎屑，防止碎屑落到灯丝表面造成产品污染。在结构强度校核环节，需要考虑满线状态下的整体载荷，线轴在承受满卷灯丝重量的情况下，长时间转动不能出现筒体变形的问题，因此筒体的壁厚设计经过了反复验证，既满足轻量化的低惯量要求，也能保证长期使用的结构刚性，不会因为反复拆装出现筒体失圆的情况。
