无人机挂载式相机减震云台结构设计

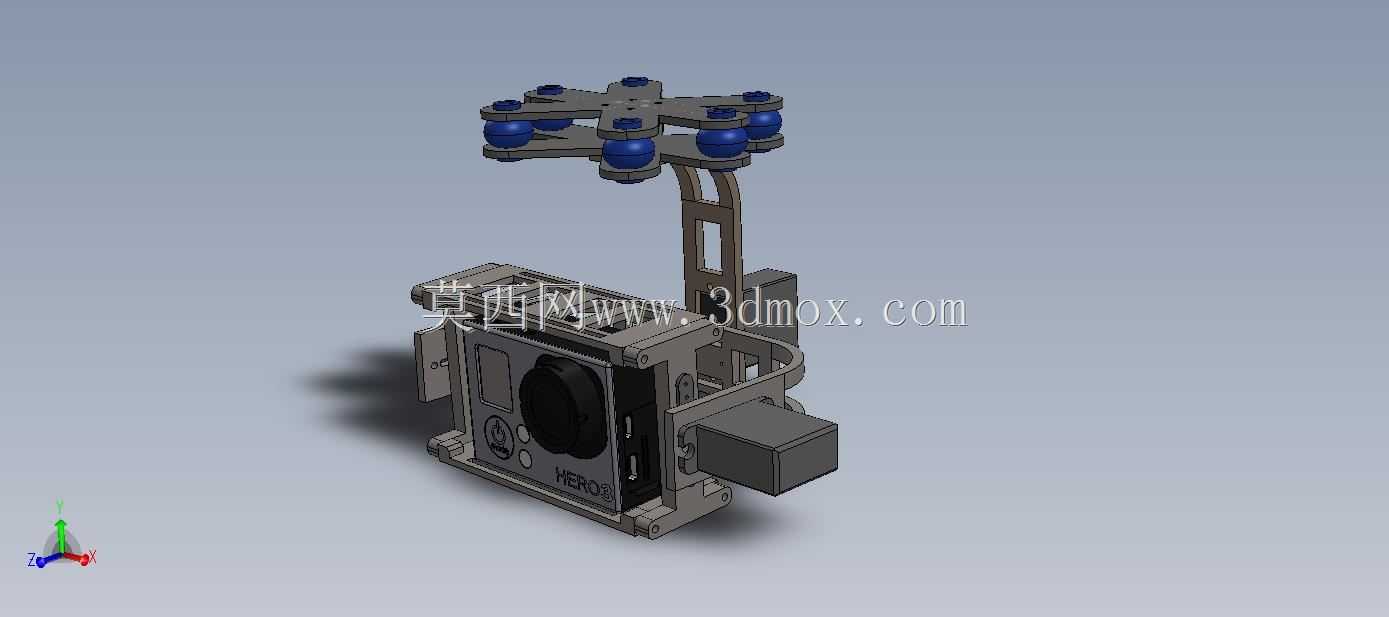

　　这套挂载结构主要面向小型多旋翼无人机的航拍作业场景，解决飞行过程中机体振动传导至拍摄设备导致画面模糊、果冻效应的核心问题，适配运动相机类小型拍摄终端的安装使用。从实际作业需求出发，结构整体采用上下分层的布局逻辑，上层为与无人机机身连接的挂载法兰，下层为相机固定舱，中间通过单轴悬臂支架实现俯仰方向的角度调整空间，同时在上下连接点位布置了多组球形减震阻尼件，将电机转动、桨叶切割空气带来的高频振动进行多级过滤，避免振动直接传递到相机本体。

　　上层挂载法兰采用十字星型布局，共设置六个减震球安装位，每个安装位的卡扣结构与减震球的环形卡槽过盈配合，保证飞行过程中不会出现减震球脱出的故障，法兰中心预留与无人机机身挂载板的连接孔位，孔位间距适配主流消费级无人机的底部安装标准，不需要额外加工转接板即可完成快速装配。中间的悬臂支架采用薄壁镂空设计，在保证结构刚性的前提下尽可能降低自身重量，避免过多占用无人机的有效载荷配额，支架与上下层的连接轴位预留了阻尼调整间隙，可根据搭载相机的重量调整转轴阻尼，保证相机在飞行姿态变化时不会出现随意晃动的情况，同时也能满足航拍过程中手动调整俯仰角度的使用需求。

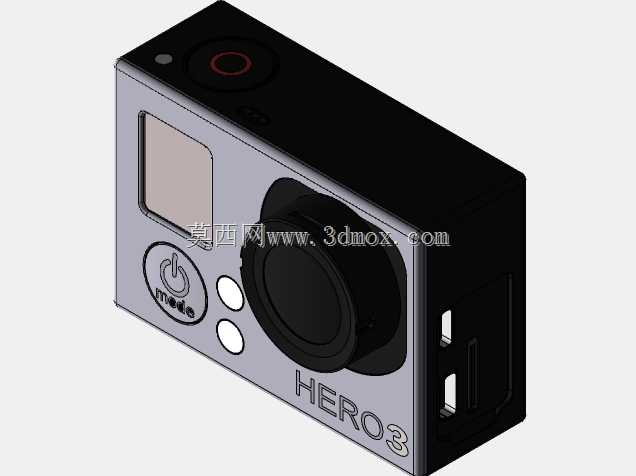

　　下层相机固定舱采用框型包围结构，四周设置有限位挡边，可将运动相机牢牢卡在舱体内部，舱体侧面预留了相机按键、数据接口的避让空间，不需要拆下相机就能完成拍摄参数调整、数据导出的操作，舱体一侧还预留了图传模块的安装位，可直接集成数字图传组件实现实时画面回传。整套结构的安装边界经过严格核算，上层法兰最大外接圆直径控制在120mm以内，下层相机舱的尺寸适配主流运动相机的外形规格，整体装配完成后的总高度不超过180mm，不会在飞行过程中遮挡无人机的下视传感器、避障探头工作，也不会因为突出尺寸过大导致飞行风阻明显增加。

　　在结构设计的细节上，所有棱角位置都做了圆角过渡处理，避免尖锐边角在装配、使用过程中划伤操作人员或者刮蹭无人机机身、相机表面，减震球选用邵氏硬度40度的硅胶材质，兼顾减震效率与支撑刚性，既不会因为材质过软导致相机在飞行中出现大幅晃动，也不会因为硬度过高损失减震效果。转轴位置采用了耐磨尼龙衬套，长期转动调整角度也不会出现磨损松旷的问题，不需要定期加注润滑脂维护，适配户外航拍作业的复杂使用环境。从实际使用的角度出发，这套结构不需要额外的专用工具就能完成拆装，所有连接点位都采用快拆卡扣或者手拧螺丝固定，外出作业时可以快速完成与无人机、相机的组装，拆解后也能放入小型收纳盒中携带，不会占用过多的设备收纳空间。结构的受力路径经过反复优化，飞行过程中产生的加速度载荷会通过悬臂支架均匀分散到六个减震点位，不会出现局部应力集中导致结构断裂的问题，在常规的飞行速度、机动动作下，整套结构的形变量控制在0.2mm以内，完全可以满足航拍作业的稳定性要求。
