单方向锁定式带安装板定向铰链结构

　　在日常的结构连接设计中，很多场景需要连接件具备单向自由旋转、反向锁止的特性，尤其是涉及安全防护的开合部位，普通合页类铰链无法满足定向锁止的需求，这类带锁定功能的定向铰链就是针对这类痛点开发的结构件。从实际应用场景来看，这类铰链最早的设计需求来自婴童用品领域，玩具盒、储物箱的箱盖连接如果使用普通无锁定铰链，箱盖在重力作用下可能突然下落，夹伤正在取放物品的孩童，过往确实出现过这类安全事故，因此这类带定向锁定的铰链首先被应用在婴童玩具盒、储物箱的开合部位，能够在箱盖开启到设定角度后锁定方向，避免意外下落夹伤使用者。除了民用婴童用品领域，这类铰链在通用工业设备上也有广泛适配空间，比如小型设备的检修门盖、汽车发动机舱的副盖板、航空航天设备的小型检修舱盖，都可以根据载荷需求更换对应材质来适配使用场景，普通民用场景可以采用铁、青铜等常规金属材质加工，航空航天场景则可以选用IN625、IN718这类高温合金来满足极端环境下的强度与耐蚀要求。

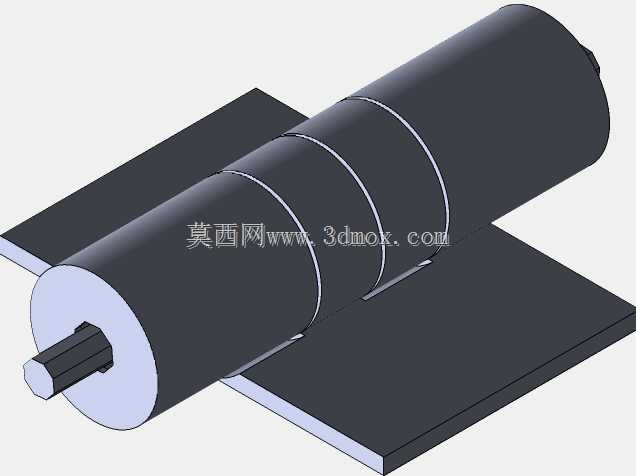

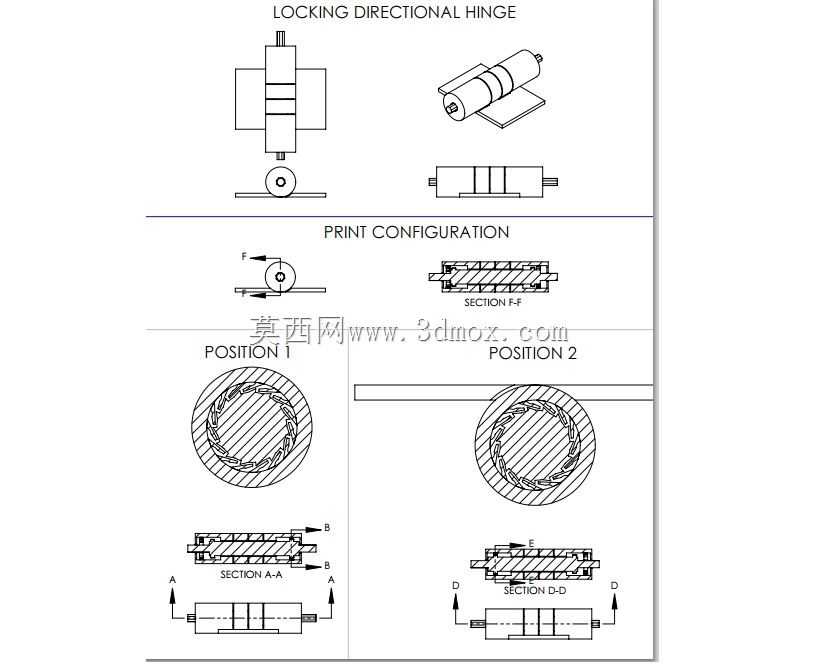

　　从功能特性来看，这款铰链的核心特点是可以实现单方向的自由旋转，另一方向自动锁止，同时支持旋转方向的切换，不需要额外的锁止配件，只需要像按动按钮一样将端部的轴推到另一侧，就可以反转自由旋转方向与锁定方向，不需要复杂的操作机构，结构集成度很高。和普通的可拆卸铰链不同，这款铰链的结构无法手动拆分组装，必须通过增材制造的方式一体成型加工，采用FDM工艺的3D打印就可以完成结构制作，不需要后续的装配工序，避免了装配间隙带来的锁止失效问题，整体结构的可靠性更高。

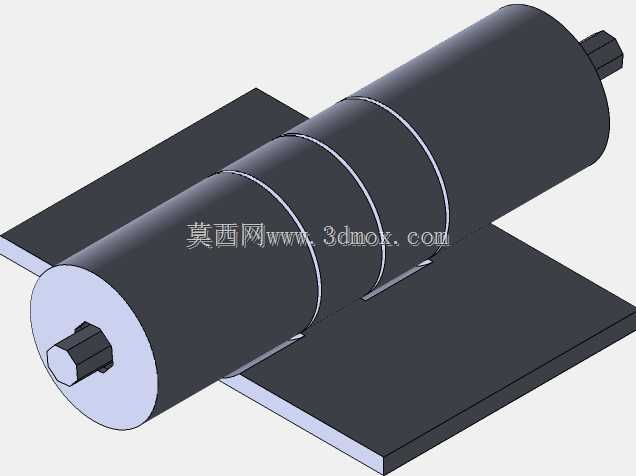

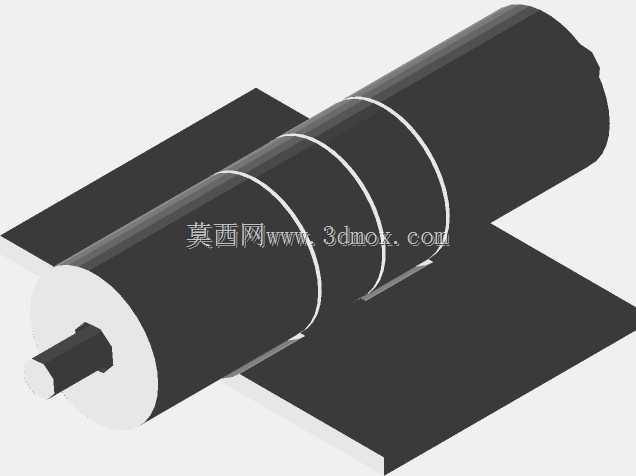

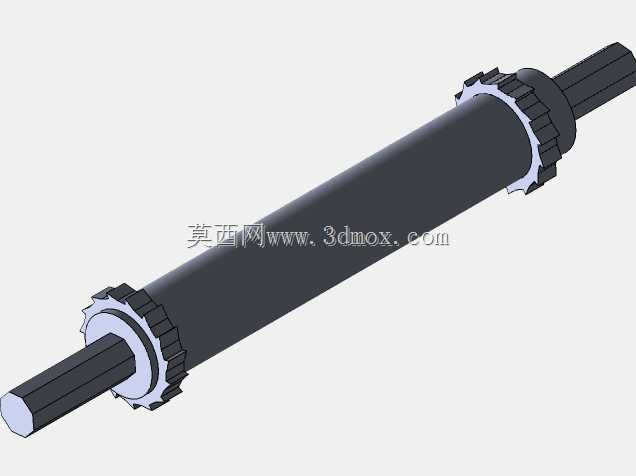

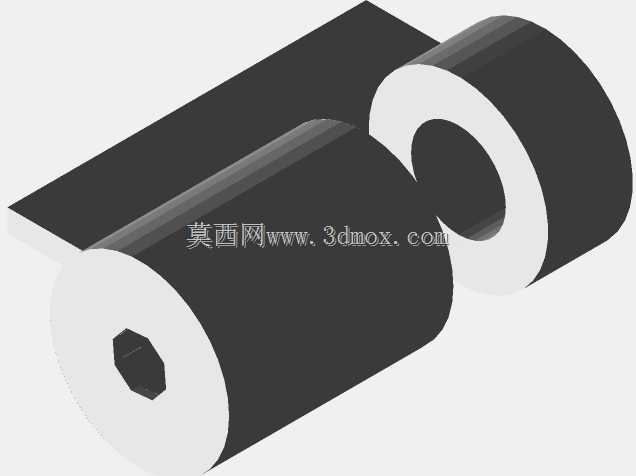

　　从设计思路层面，这款铰链在结构上采用了同轴多段式的轴套布局，主体为圆柱形的轴芯与分段式轴套配合结构，轴芯端部设置有按压式的切换端头，底部带有两块平板式安装基座，安装基座上预留了安装孔位，可以通过螺栓直接固定在需要连接的两个部件上，不需要额外设计适配的安装结构。在结构设计时，重点考虑了锁止机构的集成性，将方向切换的触发结构集成在轴芯端部，不需要在铰链外部额外设置扳手、拨杆等突出的操作件，整体外观更简洁，也避免了突出部件被意外磕碰导致锁止状态切换的问题。轴套与轴芯之间的配合间隙经过优化，既保证旋转方向的转动顺滑无卡滞，也保证锁止方向的刚性足够，不会出现锁止后旷量过大的问题。

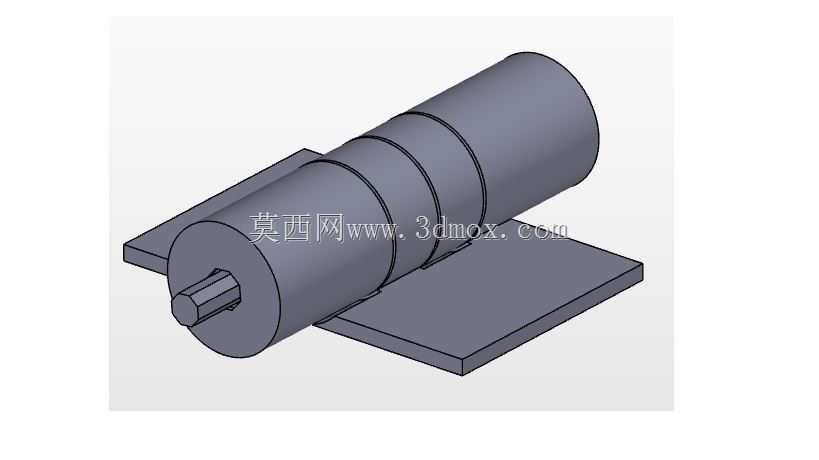

　　从外形尺寸与安装边界来看，这款铰链整体为卧式布局，主体圆柱部分的直径根据适配载荷不同可以调整，常规民用款的主体直径在20-30mm区间，整体长度根据安装板的尺寸适配，底部两块安装板的厚度在3-5mm，单块安装板的尺寸可以根据被连接件的安装面调整，安装孔位的间距符合常规五金件的安装标准，可以直接替换同尺寸的普通合页使用，不需要对原有设备的安装面做额外修改。安装时只需要保证两块安装板分别固定在开合件与固定件的贴合平面上，轴芯的轴线与开合旋转轴线重合即可，不需要额外的调试工序，轴端的切换端头突出安装板的长度控制在5mm以内，不会和周边的结构产生干涉，即使在安装空间比较紧凑的小型设备舱盖上也可以顺利安装。在实际选型使用时，需要根据开合件的重量选择对应轴径的规格，轴径越大能承受的径向载荷越高，锁止状态下能承受的下压力矩也越大，针对大尺寸的重型舱盖，可以采用多个铰链并排布置的方式来提升整体承载能力，每个铰链的锁止方向保持一致即可，不会出现动作不同步的问题。
