深沟球滚动轴承三维结构设计

　　在旋转类机械结构的设计选型中，滚珠轴承是应用覆盖范围最广的支撑类部件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴的辅助支撑、中小型减速机的输入输出轴定位，再到农用机械、工程机械的非重载铰接旋转部位，都能见到这类部件的应用。这类轴承的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦阻力降到最低，减少动力传输过程中的损耗，同时约束轴的径向与少量轴向窜动，保证轴上安装的齿轮、带轮、叶轮等执行件始终保持在设计的工作位置，避免因轴系偏移引发的传动卡顿、零件磨损加剧、设备振动超差等问题。

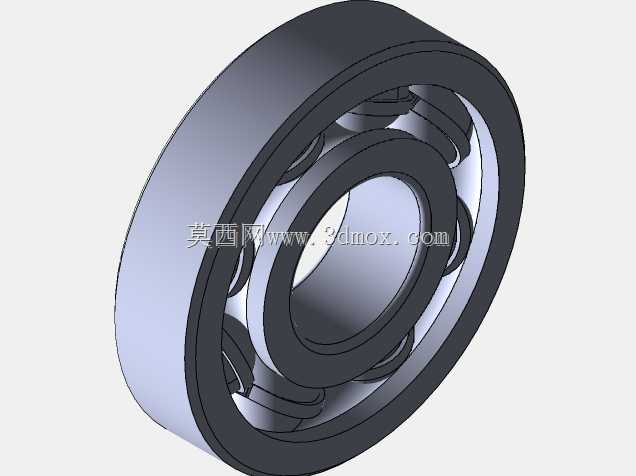

　　从结构设计逻辑来看，这款滚珠轴承采用经典的双滚道加钢球滚动体的布局，整体由内圈、外圈、滚动钢球、保持架四个核心部分组成。内圈与旋转轴采用过盈配合安装，随轴同步转动，内圈外侧加工有与钢球曲率匹配的弧形滚道；外圈通常安装在轴承座、设备壳体的安装孔内，多为固定状态，内侧同样加工有对应曲率的滚道，滚道的曲率半径略大于钢球半径，保证钢球在滚道内可以顺畅滚动，同时将接触应力控制在材料允许的范围内。钢球作为滚动传递载荷的核心元件，均匀分布在内外圈滚道之间，将轴系传递来的径向载荷通过钢球的点接触传递到外圈，再由外圈传递到设备基体；保持架的作用是将相邻钢球均匀分隔开，避免钢球在运转过程中相互接触摩擦，同时引导钢球在滚道内正常循环，部分工况下的保持架还会附带储油结构，在长期运转过程中缓慢释放润滑脂，延长轴承的维护周期。

　　从安装边界与尺寸设计的角度，这类轴承的外形尺寸遵循通用的标准化系列，内圈内径是与轴配合的核心尺寸，设计时需要根据轴的载荷大小、转速等级选择对应的公差配合，重载、高转速工况下通常选择较紧的过盈配合，避免内圈与轴之间出现相对滑动造成轴颈磨损；外圈外径与壳体安装孔的配合则根据安装方式、载荷方向调整，对于需要轴向游动的轴系支撑端，外圈可以采用间隙配合，允许轴系在热胀冷缩时产生少量轴向位移，避免轴系因热变形产生附加内应力。轴承的宽度尺寸决定了内圈与轴、外圈与壳体孔的轴向接触长度，直接影响配合的可靠性，安装时需要保证轴肩与壳体孔的挡肩高度符合设计要求，挡肩过高会影响轴承的拆卸，挡肩过低则无法提供足够的轴向定位支撑，容易在承受轴向载荷时出现轴承窜动。

　　在实际的三维建模过程中，这类标准件的建模需要重点保证滚道曲率、钢球直径、内外圈壁厚这些关键参数的准确性，滚道的曲率偏差会直接导致钢球与滚道的接触状态不符合设计要求，要么出现接触应力过大引发早期点蚀，要么出现间隙过大导致轴系跳动超差。钢球的等分精度也是建模时需要注意的细节，保持架的兜孔位置需要与钢球位置严格对应，避免出现装配干涉。对于结构设计人员来说，这类标准轴承的三维模型不需要自行从零绘制，直接调用符合国标的参数化模型即可，但需要在装配时核对安装边界的尺寸，包括轴肩的圆角半径要小于轴承内圈的倒角尺寸，避免安装时轴承无法贴紧定位面；同时要预留出轴承的安装操作空间，方便后续装配时使用压装工具或者热装工艺完成轴承安装，也为后期维护拆卸预留足够的操作位置。

　　不同工况下的滚珠轴承在细节设计上会有一定差异，比如高转速工况下的轴承会采用更大的游隙组别，配合固体润滑或者油气润滑方式，降低高速运转下的发热；重载工况下则会采用更大直径的钢球或者满装钢球的设计，提升承载能力，但满装钢球的轴承极限转速会有所降低，仅适用于低速重载的场景。常规通用场景下的滚珠轴承采用带冲压保持架的结构，兼顾成本与运转性能，能够满足绝大多数常规旋转设备的使用需求，在进行设备设计时，只需要根据轴系的载荷大小、转速范围、安装空间选择对应型号的轴承，即可快速完成轴系的支撑结构设计，大幅缩短设备的研发周期。
