608ZZ双面密封深沟滚珠轴承结构

　　做小型传动结构设计的工程师大多对608系列轴承不陌生，这款带双面防尘盖的滚珠轴承，是轻载高速旋转场景里的常用支承部件。日常做消费电子传动结构、小型输送线从动辊、桌面级设备旋转轴、健身器材转动部位设计时，经常会用到这个规格的轴承，它能在有限的安装空间里，为旋转轴提供稳定的径向支承，同时承受一定程度的轴向载荷，适配多数中小扭矩的旋转传动需求。

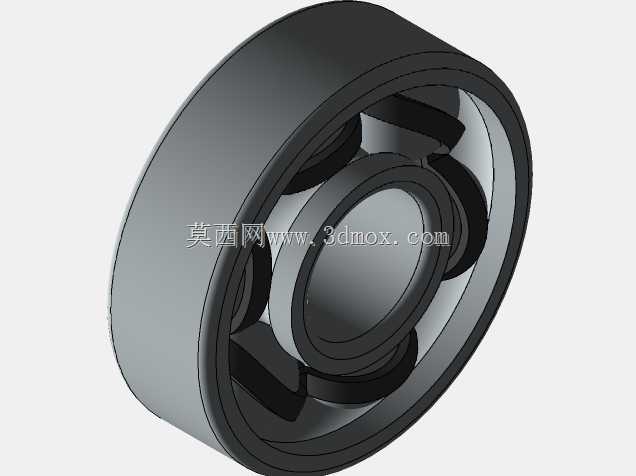

　　从结构设计逻辑来看，这款轴承采用经典的深沟滚道设计，内圈和外圈的滚道曲率与钢球半径匹配度经过优化，钢球在滚道内的接触角在零载荷状态下接近零度，当承受径向载荷时接触角会小幅增大，既保证了径向承载能力，也能兼顾双向轴向载荷的承受需求。双面的密封盖结构采用卡入式设计，密封唇与内圈的密封槽形成非接触式密封间隙，既可以阻挡外部环境中的粉尘、碎屑进入轴承内部的滚道区域，避免钢球和滚道出现磨粒磨损，也能防止轴承内部填充的润滑脂在高速旋转时甩出，延长轴承的维护周期，适配多数有轻度防尘需求的开放式设备安装场景。

　　在实际选型安装时，首先要明确安装边界的尺寸要求，这款轴承的内径为8mm，适配公称直径8mm的旋转轴，轴的配合公差一般根据载荷特性选择，轻载旋转场景下轴选用k6公差、轴承座孔选用H7公差即可满足配合精度要求，过盈量过大会导致轴承内部游隙过小，旋转时出现卡滞、温升过高的问题，间隙过大则会导致旋转时出现径向跳动，影响传动精度。轴承的外径为22mm，厚度为7mm，安装时轴承座的孔深要略大于轴承厚度，预留0.1-0.2mm的轴向间隙，避免轴系受热膨胀时轴承承受额外的轴向预紧力，导致早期失效。

　　从实际使用场景的适配性来说，这款轴承的极限转速在脂润滑状态下可以满足多数小型设备的转速需求，比如桌面级3D打印机的惰轮轴、小型传送带的托辊、滑板的轮组支承、小型电机的输出端支承，都能看到这个规格轴承的应用。设计时需要注意，这类带防尘盖的轴承属于预润滑轴承，出厂时已经填充了适量的锂基润滑脂，正常使用周期内不需要额外加注润滑脂，不要随意拆卸防尘盖，否则会导致内部润滑脂流失，同时让外部杂质进入滚道，大幅缩短轴承的使用寿命。

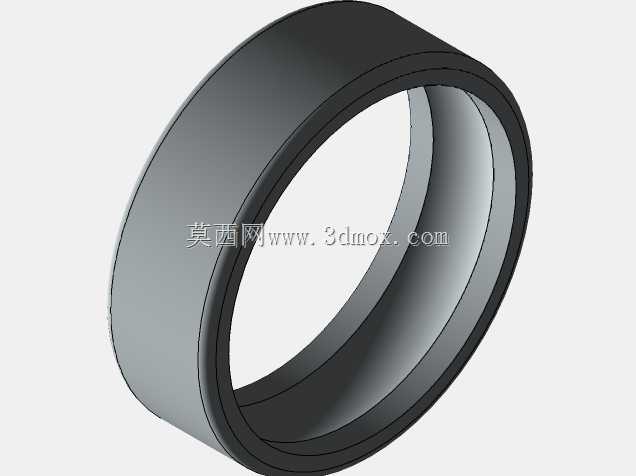

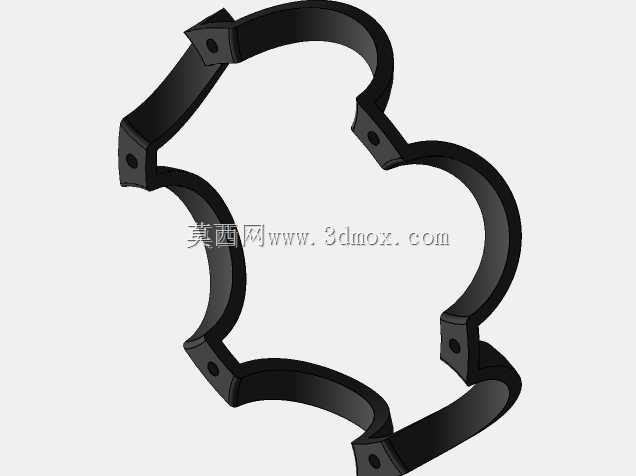

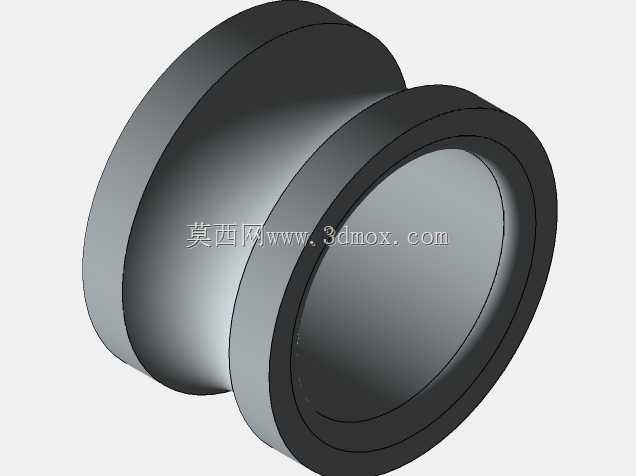

　　建模过程中，对滚道曲率的还原是重点，内圈滚道的曲率半径一般取钢球直径的0.515-0.52倍，外圈滚道曲率半径取钢球直径的0.525-0.53倍，这个曲率匹配关系可以保证钢球与滚道的接触应力处于合理区间，避免应力集中导致的早期点蚀。保持架采用浪形冲压保持架结构，兜孔的间隙设计要保证钢球可以在兜孔内自由转动，同时不会出现过大的窜动，避免高速旋转时保持架与钢球出现撞击异响。密封盖的建模要还原卡入外圈卡槽的结构细节，密封唇与内圈密封槽的间隙控制在0.1-0.3mm之间，既保证密封效果，又不会因为接触产生额外的旋转阻力。

　　在装配验证环节，要注意轴承的压装方式，安装时需要通过工装压装轴承的内圈或外圈，不要通过钢球传递压装力，否则会导致滚道出现压痕，旋转时产生异响和振动。如果是轴系有轴向定位需求的场景，可以在轴承内圈外侧加装轴用弹性挡圈，外圈外侧加装孔用弹性挡圈，限制轴承的轴向窜动，挡圈的槽位尺寸要符合对应的国标要求，保证挡圈安装后不会突出安装面，避免与其他旋转部件发生干涉。
