垂直轴风力涡轮机结构设计方案

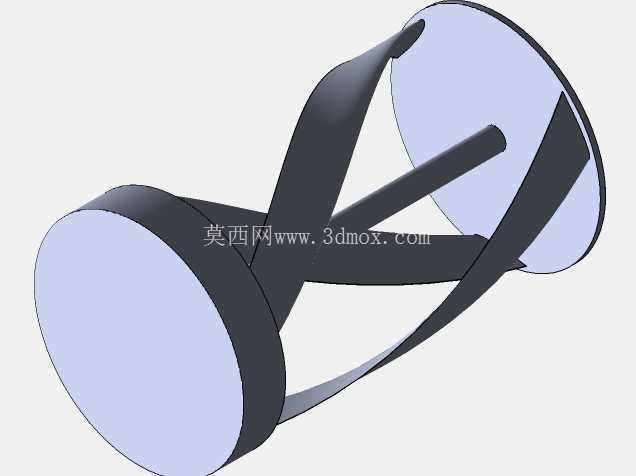

　　在分布式风能利用场景中，垂直轴风力涡轮机的适配性优势一直被结构设计领域重点关注，不同于水平轴机组对风向的严苛要求，这类设备无需加装偏航对风机构，在紊流风场、城市建筑周边、山地垭口等风向多变的区域，能够保持稳定的能量捕获效率，尤其适合小型离网供电系统、风光互补路灯、偏远户用供电、通讯基站备用电源等场景使用。从结构功能来看，该涡轮的核心设计逻辑围绕低风速启动、多风向适配展开，主转子轴采用横向布置逻辑，核心传动与发电部件全部集成在设备底部舱段，这种布局一方面大幅降低了整机重心，减少了塔架承载的倾覆力矩，提升了高风速下的运行稳定性，另一方面也简化了后期运维流程，检修人员无需攀爬至高空即可完成核心部件的维护更换。叶片部分采用螺旋扭曲曲面构型，这种曲面设计能够在任意来流角度下形成有效攻角，避免了传统直叶片垂直轴涡轮存在的启动死区，在风速达到2.5m/s左右即可实现自启动，无需额外加装启动助力机构；叶片与上下端盘的连接采用一体化过渡结构，减少了连接紧固件的数量，降低了长期运行中螺栓松动、连接疲劳失效的风险，同时曲面叶片的流线型设计能够有效降低运行时的气动噪声，适配居民区、办公区等对噪声控制有要求的安装场景。

　　从安装边界来看，该涡轮的径向尺寸控制紧凑，上下端盘形成的圆柱形安装空间可直接适配常规小型风力机的塔架法兰接口，底部舱段预留的安装孔位可匹配直径60mm至110mm的标准塔管，无需额外定制转接法兰；整机轴向高度与径向直径的比例控制在1.2:1，在相同扫风面积下，比同功率水平轴机组的迎风投影面积更小，能够降低极端强风下的结构载荷，适配沿海台风多发区域的使用需求。设计过程中针对叶片的曲面弧度做了多轮迭代，通过调整螺旋升角参数平衡了低风速扭矩输出与高风速转速限制，当风速超过15m/s时，叶片曲面的气动特性会自动形成失速效应，限制转速进一步升高，无需加装额外的机械刹车机构即可实现被动限速，减少了故障点。

　　上下端盘采用等直径圆盘结构，既作为叶片的安装定位基准，也起到了气流导流的作用，能够减少叶片端部的气流绕流损失，提升风能利用效率；端盘与中心轴的连接采用辐条式支撑结构，在保证结构刚度的前提下减少了自身重量，降低了启动所需的最小扭矩。在实际应用中，这类垂直轴涡轮还可根据安装场景调整安装高度，既可以架设在10米以上的塔架上捕获高空风能，也可以直接安装在建筑屋顶、平台护栏等低矮位置，利用建筑表面形成的绕流风进行发电，对安装空间的要求远低于同功率水平轴机组。

　　结构设计时充分考虑了不同地域的气候适配性，叶片与端盘的连接位置做了圆弧过渡处理，避免了应力集中，能够承受长期交变载荷作用；底部舱段的密封结构可实现IP65级防护，在雨雪、沙尘环境下均可正常运行，无需额外加装防护外罩。不同于大型并网风力机组的复杂控制逻辑，该涡轮的结构设计尽可能减少了活动部件数量，除核心发电组件外无额外复杂传动结构，长期运行的维护成本仅为同功率水平轴机组的三分之一左右，非常适合无专业运维人员值守的偏远站点使用。在三维建模过程中，所有曲面均采用G2连续过渡，保证叶片表面的气动光滑性，安装孔位、配合尺寸均按照通用机械加工公差设定，可直接导出工程图用于钣金成型、模具加工或3D打印制作样机，中心轴的直径、键槽尺寸均匹配常规小型永磁发电机的输出轴标准，可直接与市面主流的100W至500W级永磁发电机适配，无需额外定制传动连接件。
