嵌入式墙面电气开关插座组合面板结构

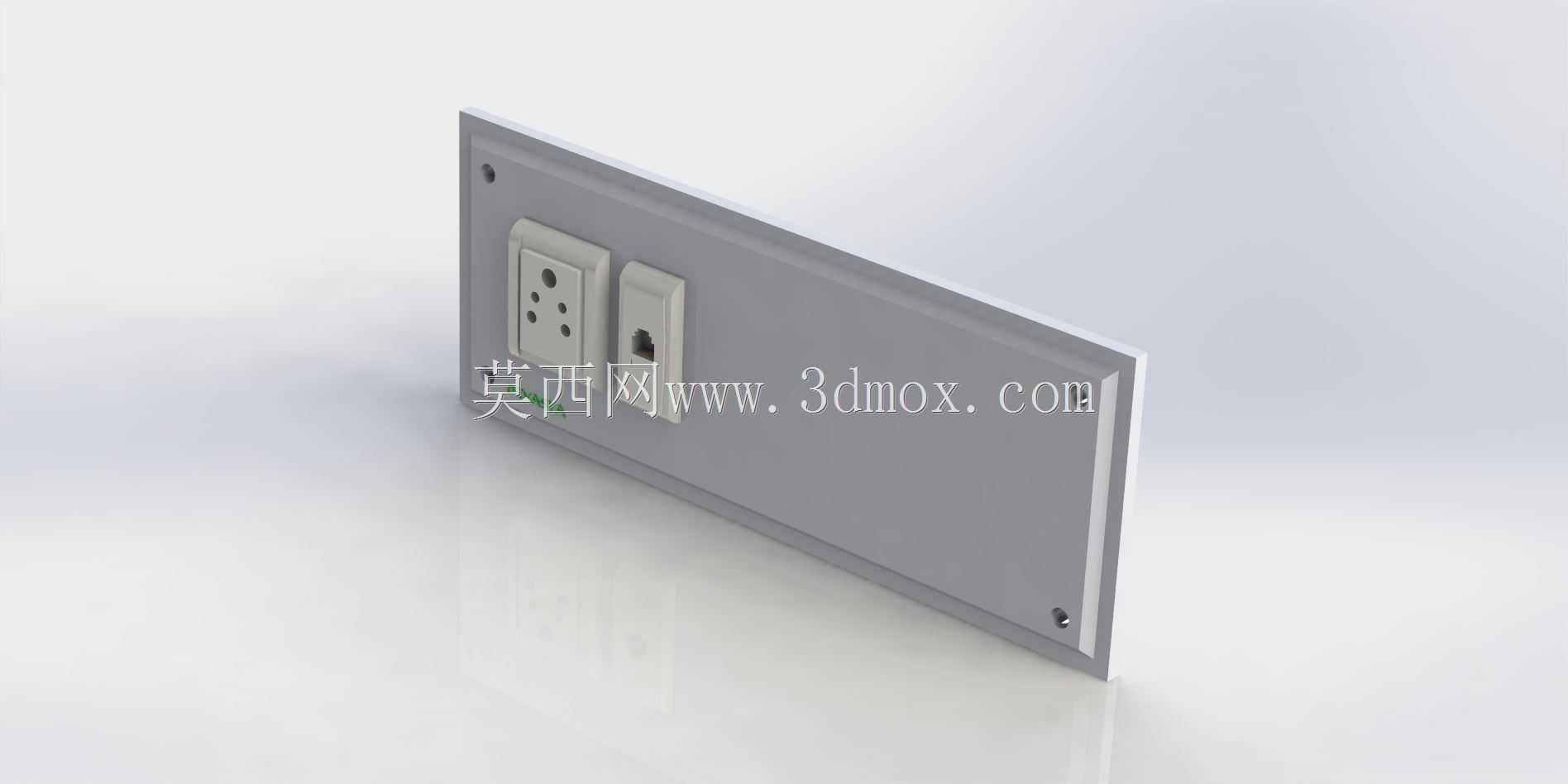

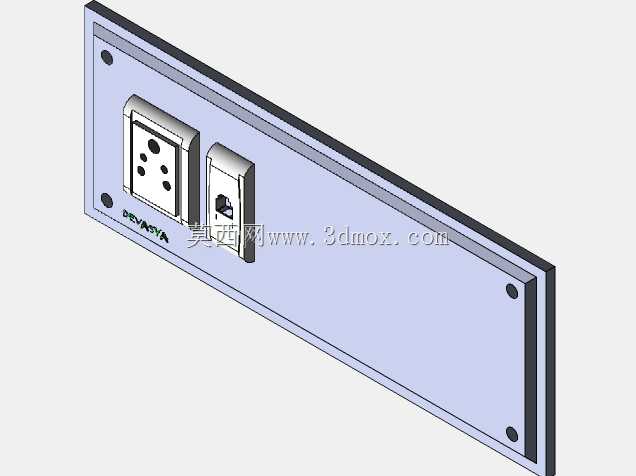

　　在民用建筑、工业工位、设备配套的低压取电场景里，这类集成式开关插座面板是末端配电最常见的载体，日常接触的工位配电、墙面取电、设备旁临时供电点位，都离不开这类结构件做物理防护与电路承载。不同于明装的外置接线盒结构，这款面板采用嵌入式暗装设计，安装时需要提前在墙面或设备立面预留对应尺寸的预埋底盒，面板边缘做了窄边压合设计，安装完成后可完全遮盖底盒与墙面的拼接缝隙，避免灰尘、飞溅液体进入接线腔，同时保证立面的整洁度。面板本体采用阻燃工程塑料一体注塑成型，表面做哑光磨砂处理，既避免日常使用的划痕残留，也能在强光环境下减少反光干扰，方便操作人员快速识别开关与插座位置。面板上集成了两个功能模块，一侧是带安全保护门的五孔电源插座，

　　保护门采用单极无法插入的结构设计，只有零火插脚同时受力时才会导通内部铜件，可避免异物单极插入引发的触电风险，适配常规国标两脚、三脚电源插头，满足常规小功率用电设备的取电需求；另一侧是单开翘板开关，开关按键做了内凹式弧度设计，手指按压时的受力反馈清晰，开断位置有明确的档位阻尼，可直接控制对应回路的电源通断，不用频繁插拔插头就能切断设备供电，减少插座铜件的插拔磨损。从安装边界来看，面板的四个角预留了沉头安装孔位，孔位间距匹配常规86型或118型暗装底盒的固定螺柱位置，安装时螺丝拧入后不会突出面板表面，避免剐蹭过往人员或物品。面板背部的接线腔做了分仓隔离设计，插座回路与开关回路的接线端子之间设置了绝缘挡片，

　　避免接线时铜线裸露过长引发的线间短路，每个接线端子都采用压线式结构，可适配1.5-2.5平方的铜芯导线，拧紧螺丝后即可牢固压住线芯，不会出现松脱打火的问题。在实际工程配套中，这类面板除了民用家装场景，还常被用在自动化设备的操作立面、实训台的供电工位、实验室墙面取电点，相比单独安装开关和插座，集成式面板的开孔数量更少，安装效率更高，立面的整体性也更好。设计时需要重点考虑面板的平面度，若注塑成型后翘曲量超过0.5mm，安装后边缘会与墙面出现缝隙，不仅影响美观，还会导致固定受力不均，长期使用后容易出现面板开裂的问题；另外插座铜件的夹持力需要控制在合理区间，插拔力过大会导致插头插拔困难，过小则容易出现接触不良、插头发热的隐患，

　　翘板开关的操作寿命需要满足常规低压电器的使用标准，经过万次以上的开断操作后仍能保证接触可靠。面板的边缘做了微小的圆角过渡，没有尖锐的直角毛刺，安装和日常使用时不会划伤操作人员，表面的标识区域可预留丝印位置，标注回路编号或电压等级，方便后期运维时快速识别对应供电回路。在三维建模过程中，需要重点还原面板的安装配合尺寸，包括背部卡扣与底盒的配合间隙、安装孔的沉头深度、功能模块与面板开孔的配合公差，避免实际生产组装时出现模块卡滞、安装错位的问题；同时要考虑塑料件的成型拔模斜度，所有立面结构都预留合理的拔模角度，保证注塑生产时可以顺利脱模，不会出现粘模导致的结构缺损。
