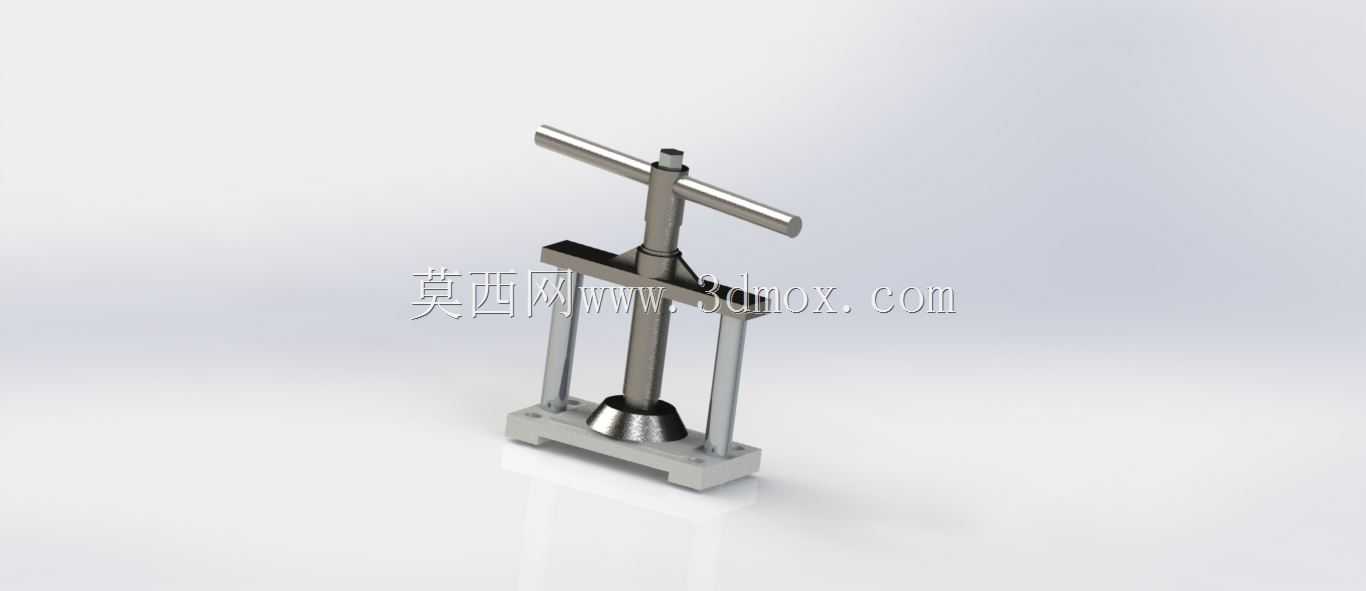

手动T型杆直压式压力工装组件

　　这套手动施压组件常出现在小型零部件装配、试样压合的工位场景中，区别于气动、液压驱动的压装设备，它不需要外接动力源，完全依靠操作人员施加在T型操作杆上的扭矩，通过中部的梯形螺纹副转化为垂直方向的下压力，适合小批量试制、维修工位、实验室样品制备这类不需要大吨位压力、对压装节拍要求不高的作业场景，比如小型轴承的压入、橡胶密封件的压装、薄金属片的冲裁试样压制、电子接插件的压接都能适配。

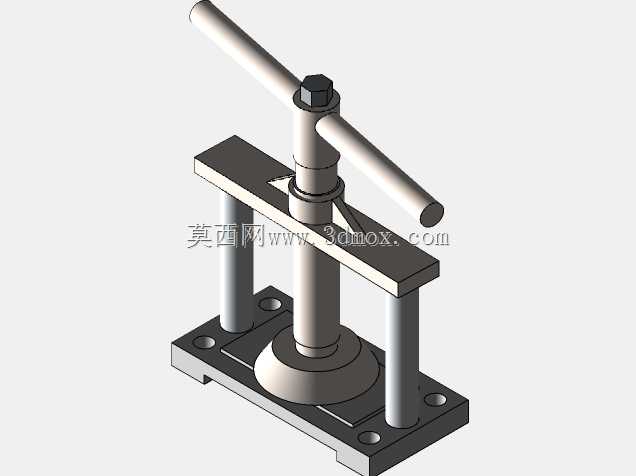

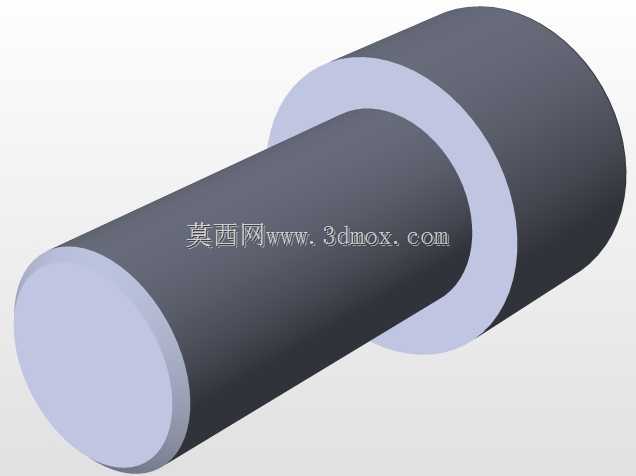

　　从结构设计逻辑来看，整个组件采用对称式双导柱布局，两根平行的光面导柱垂直固定在底部安装基座上，上端通过横梁连接形成稳定的框架结构，中部的施压螺杆穿过横梁的螺纹孔，下端连接压头，两侧与导柱配合的滑动套保证压头下行过程中不会出现偏摆，这种设计能让压头始终保持与基座工作面垂直，避免压装过程中因为受力倾斜导致工件压歪、零件损伤的问题。T型操作杆穿过螺杆顶部的通孔，操作人员可以根据需要的压力大小调整握持位置，力臂越长相同施加力下获得的下压力越大，符合手动操作的施力习惯，不需要额外配备助力结构就能获得足够的压装力。

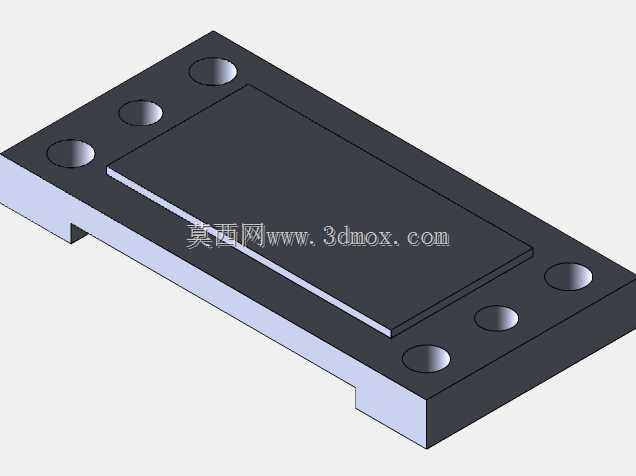

　　底部的基座采用整块金属加工而成，底面平整，既可以直接放置在工作台面上使用，也可以通过基座上预留的安装孔用螺栓固定在专用工作台上，安装边界清晰，基座的工作面作为压装的基准面，平面度经过加工保证，压头与工作面的平行度依靠导柱与滑动套的配合精度保证，压头采用可更换设计，针对不同的压装工件可以更换对应形状的压头，比如平压头、带定位凸台的压头、仿形压头，拓展了整套工装的适用范围。

　　设计过程中重点考虑了手动操作的受力合理性，螺杆的螺距选择经过匹配，既不会因为螺距太小导致下压行程过慢影响操作效率，也不会因为螺距太大导致操作需要施加过大的力，导柱与滑动套之间采用小间隙配合，既保证滑动顺畅无卡滞，又能控制压头的径向窜动量在压装允许的公差范围内，框架部分的杆件截面尺寸经过校核，在最大手动施压的工况下不会出现明显的弹性变形，保证压装的位置精度。整套组件没有复杂的传动结构，日常维护只需要定期在螺纹副和导柱表面涂抹润滑脂就能保证长期顺畅使用，故障率极低，适合没有专业设备维护人员的小型加工车间、教学实训场景使用。

　　在实际使用中，操作人员只需要将待压装的工件放置在基座工作面的定位位置，转动顶部的T型杆带动压头下行，接触工件后持续转动杆体施加压力，直到工件压装到位，反向转动T型杆就能带动压头上行复位，取出完成压装的工件即可，整个操作流程不需要额外的操作培训，上手门槛极低。相比大型压力设备，这套手动组件占用的工作台面空间很小，不需要配套的动力管线，可以灵活移动到不同的作业位置，对于零散的压装作业来说实用性远高于固定式的大型压装设备，同时压装过程中操作人员可以直接感知压力的变化，对于一些压力敏感的脆性零件压装，能避免压力过大导致零件碎裂的问题，这也是纯手动压装结构独有的操作优势。
