筒装螺旋桨式轴流通风装置结构设计

项目分类:通用机械零部件 发布时间:2024-05-24 ID:752751
  • 筒装螺旋桨式轴流通风装置结构设计
  • 筒装螺旋桨式轴流通风装置结构设计

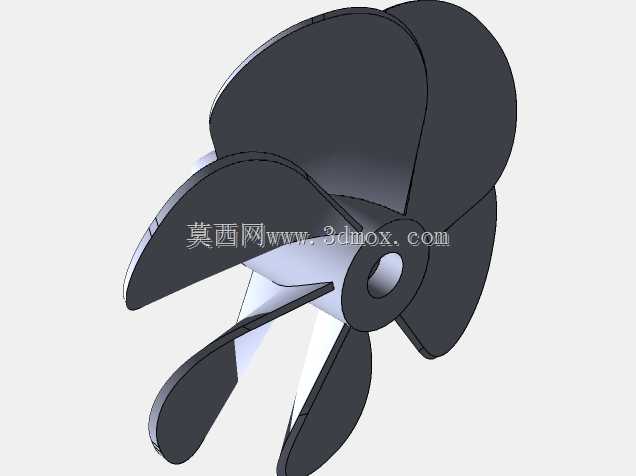

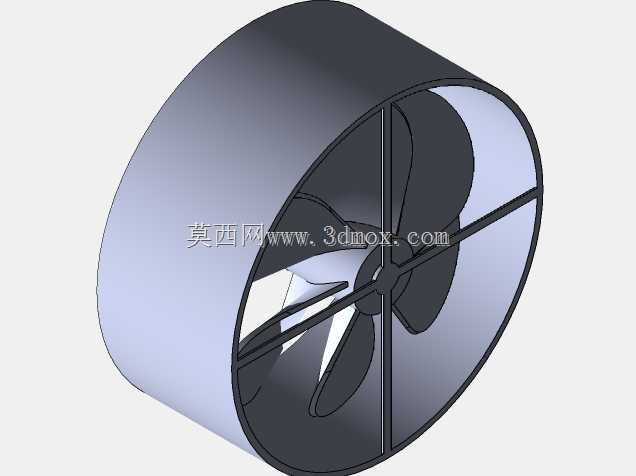

  就能直接形成稳定的送风通道。叶轮采用四叶螺旋桨式设计,叶片的翼型截面从叶根到叶梢做连续的扭角变化,叶根处扭角更大,匹配靠近轮毂处较低的线速度,保证气流在整个叶轮扫掠面上的轴向速度均匀,不会出现中心区域风量弱、边缘区域紊流强的问题;叶梢与外筒内壁的间隙控制在极小范围,减少叶梢漏流损失,提升送风效率,轮毂采用流线型整流结构,正面做圆弧过渡,避免气流在轮毂正面形成滞流区,降低入口阻力。支撑筋采用十字交叉结构布置在叶轮出风侧,既承担固定电机、保证叶轮与风筒同轴度的作用,筋条本身也做了流线型截面处理,顺着出风方向布置,尽可能降低筋条对出风的阻挡,避免气流经过筋条后产生大面积紊流,影响送风距离。从安装边界来看,整个装置的轴向尺寸紧凑,在车间局部排风、小型设备散热、管道增压送风这类对安装空间有严格限制的场景里,常规离心风机的径向尺寸过大,无法适配狭长的安装位,而外露式轴流扇没有导流结构,气流扩散快、送风距离不足,难以满足定向送风的需求,这款带集成风筒的螺旋桨式通风装置,就是针对这类窄空间定向通风场景做的结构设计。整个装置的核心结构分为外筒、叶轮、支撑筋三个部分,外筒采用等径直筒结构,内壁做光滑过渡处理,没有突兀的凸起或台阶,避免气流在筒内形成涡流损耗,筒壁厚度控制在合理范围,既保证结构刚性,不会因为气流长期振动产生形变,也不会额外增加过多重量,适配壁挂、管道内嵌、设备侧装等多种安装方式,安装时只需要保证筒身轴线与送风方向重合,不需要额外做导流对接,

  不需要预留过长的进出风直管段,在狭窄的设备夹层、墙体预留洞、管道短接位置都能直接安装,外筒两端可以直接对接同直径的通风管道,也可以加装防护网用于敞开式空间的通风,适配不同场景的安装需求。实际使用中,这类结构的通风装置气流沿轴向直送,动压损失小,相同功率下送风距离比无筒轴流扇远30%左右,同时外筒本身兼具防护作用,能避免异物直接接触旋转的叶轮,提升使用安全性,在小型电子设备机柜散热、工位局部送风、狭小舱室通风换气、小型除尘系统的末端引风等场景都能适配。设计过程中需要重点关注几个结构细节:一是叶轮的动平衡校准,螺旋桨式叶轮如果动平衡精度不足,高速旋转时会产生明显振动,不仅会带来噪音,长期运行还会导致支撑筋疲劳、固定螺栓松动,

  因此建模时需要保证每个叶片的型面完全一致,重量分布均匀,预留动平衡调整的工艺位置;二是支撑筋的刚度匹配,十字筋的厚度不能过薄,否则电机运行时的振动会导致筋条产生共振,放大噪音和振动幅度,也不能过厚,否则会阻挡过多出风面积,降低通风效率,需要根据叶轮的运行转速、电机重量做匹配设计;三是外筒的圆度控制,如果外筒圆度不足,叶梢间隙不均匀,会导致局部间隙过小产生擦碰,或者局部间隙过大增加漏流损失,建模时需要严格控制外筒的形位公差,保证整个筒身的圆柱度符合装配要求。不同于普通家用风扇的开放式结构,这款带风筒的螺旋桨通风装置所有旋转部件都包裹在筒身内部,安装时不需要额外加装防护外罩,减少了配套零件的数量,整体结构简单,零部件数量少,

  后期维护只需要定期清理叶片和风筒内壁的积灰,不需要复杂的拆解保养,适合长期连续运行的通风场景。在气流组织上,风筒的约束作用让送出的气流保持柱状,扩散角小,能够精准把气流送到指定位置,不会像开放式扇叶那样气流快速扩散,适合需要定点送风、定向排风的场景,比如给设备内部的发热元件直吹散热,或者把工位上的焊接烟尘直接通过管道排走,都能获得比开放式风扇更好的效果。建模过程中,叶轮的型面是整个设计的核心,需要根据目标风量、风压参数调整叶片的扭角分布、弦长变化,保证在设计转速下,气流经过叶轮后全部沿轴向流动,没有明显的径向分速度,减少风筒内壁的气流摩擦损失;轮毂的直径也需要和叶片尺寸匹配,轮毂过大会减小有效通风面积,轮毂过小则无法给叶片根部提供足够的支撑强度,同时会导致中心区域的气流整流效果不足,产生中心涡流。
