3D打印机配套微型隔膜气泵结构设计

　　做桌面级FDM3D打印机结构迭代的时候，很多工程师容易忽略辅助气动元件的选型匹配，这款微型隔膜气泵的三维结构，刚好适配多数桌面级设备的安装空间需求，能直接嵌入设备框架内部完成气路搭建。从实际应用场景来看，这类微型气泵除了给3D打印机的自动调平探针提供正压气源，还能适配小型负压吸附平台的真空供给、打印过程中挤出头附近的浮尘吹扫，甚至部分光固化设备的料槽液位扰动供气，覆盖桌面级增材制造设备里多数低压气动需求场景。

　　从功能特性上拆解，这款泵体采用有刷直流电机直驱偏心结构，通过电机输出轴带动偏心轮推动隔膜做往复形变，改变泵腔内部容积完成进气与排气动作，不需要额外添加润滑结构，输出的气流无油洁净，不会对3D打印的成型环境造成油污污染，刚好匹配打印过程中对气源洁净度的要求。泵体的进出气接口采用侧置式快插结构，不需要额外转接接头就能直接匹配常用的4mm外径气动软管，气路装配的时候能减少接头数量，降低气路漏气的概率。

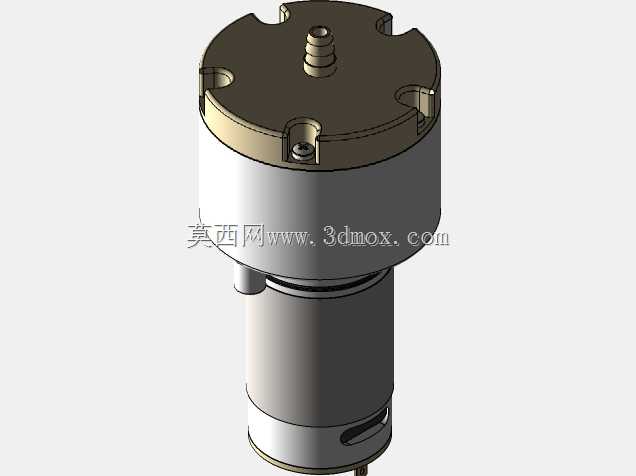

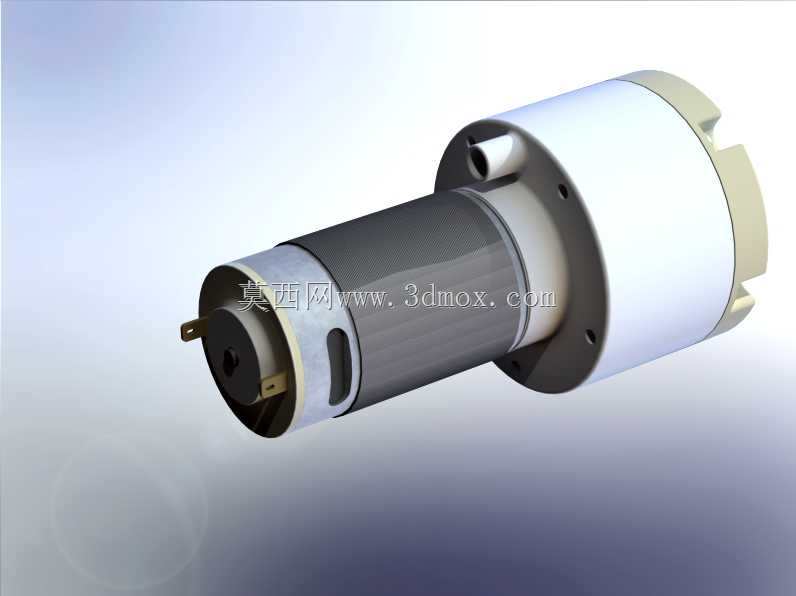

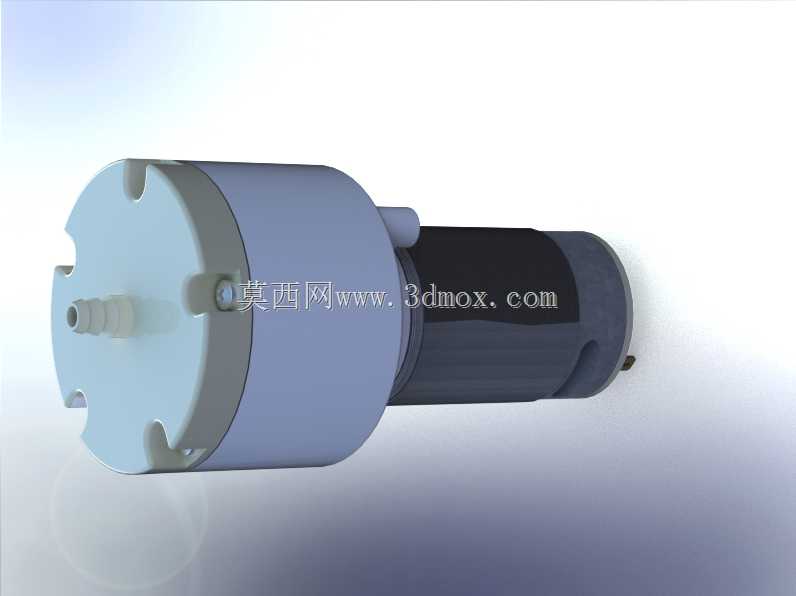

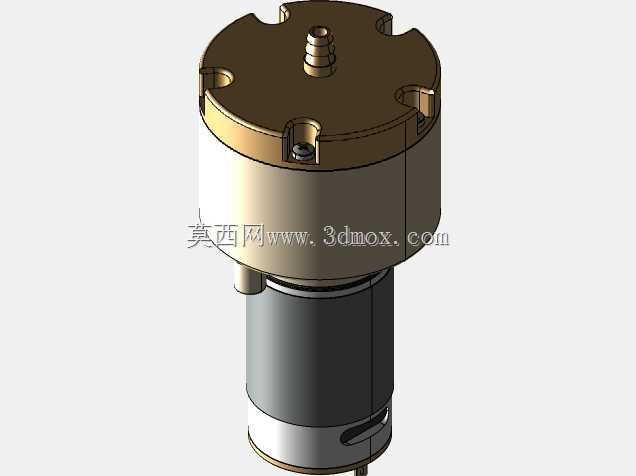

　　做结构设计的时候，这款泵的布局逻辑很值得参考：驱动电机段采用圆柱式壳体，和泵头段通过法兰盘同轴连接，法兰盘上预留了三个均布的安装孔位，既可以通过孔位做径向固定，也能依托电机段的圆柱面做抱箍式安装，给整机结构布局留足了调整空间。泵头的端盖采用偏心式布局，把排气阀片和进气阀片集成在端盖内部，不需要额外设计阀组安装结构，整体轴向尺寸控制在100mm以内，最大外径不超过37mm，安装边界非常紧凑，哪怕是打印幅面在200mm级别的小型桌面设备，也能在框架的侧边空隙找到安装位置，不会和X轴、Y轴的运动导轨产生运动干涉。

　　实际选型匹配的时候要注意，这款泵的安装固定面优先选择电机尾部的两个插片附近的壳体平面，这个位置的结构刚度最好，泵工作时的振动传递最小，如果采用抱箍安装的方式，要在抱箍和泵壳体之间添加1mm厚的橡胶减震垫，避免泵工作时的高频振动传递到打印机框架上，引发打印层纹问题。气路连接的时候，进气端最好加装一个小型的纸质过滤片，避免打印过程中产生的塑料粉尘被吸入泵腔，磨损隔膜和阀片，能大幅延长泵的实际使用寿命。从结构建模的细节来看，这款模型把电机内部的磁钢、绕组的占位空间都做了还原，泵头内部的偏心轮、隔膜、阀片的配合间隙都按照实际装配公差做了预留，导入到装配体里做干涉检查的时候，不需要额外调整结构尺寸，就能直接和周边的安装支架、气路管路完成配合，能节省不少结构设计阶段的建模时间。很多新手工程师在做小型设备气路设计的时候，容易把泵的安装位置预留得过于紧凑，忽略了泵工作时的振动空间和接线空间，这款模型的接线端子在电机尾部，轴向预留了10mm的接线空间，安装的时候只要在尾部留出对应的接线和走线空间，就不会出现线材被运动部件剐蹭的问题。另外泵头的排气方向和电机轴向垂直，做气路布局的时候可以根据设备内部的走线方向，调整泵的周向安装角度，把排气口朝向设备外侧或者需要吹扫的位置，不需要额外添加弯头转接，能进一步压缩气路占用的空间。
