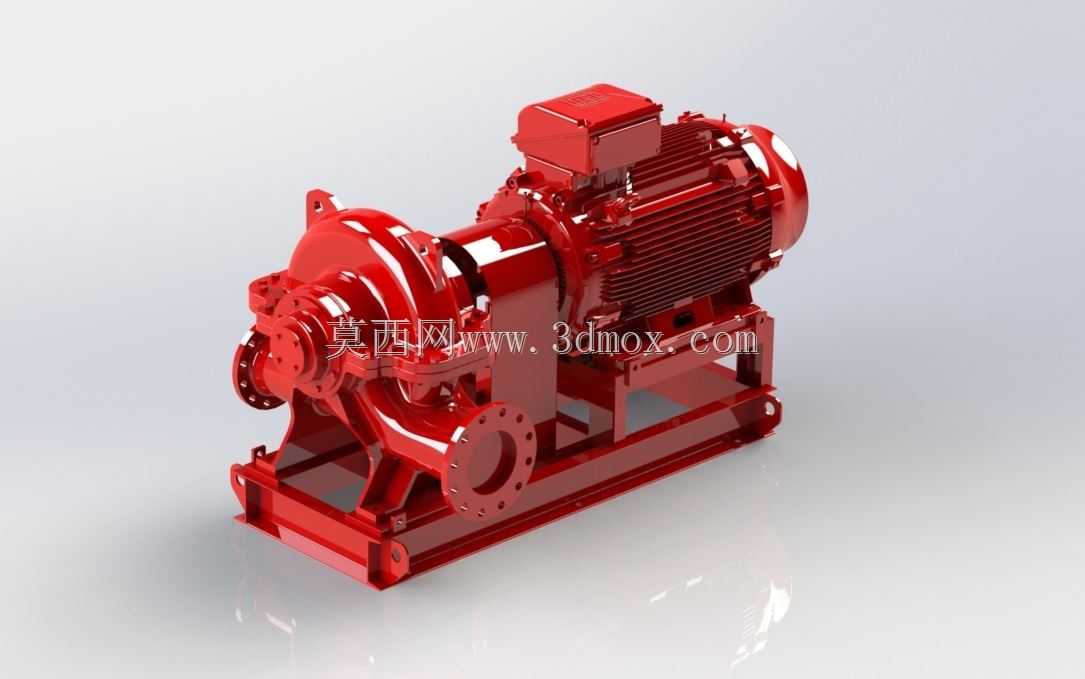

分体式电动离心泵工业级结构设计

　　做流体输送系统选型的时候，很多现场工况都会遇到安装空间受限、后期运维拆检难度大的问题，这款分体式离心泵的结构设计，刚好针对这类场景做了针对性的结构优化。从实际应用场景来看，这类泵组常部署在工业循环水系统、消防供水干线、生产工艺流体输送工段、市政给排水增压站点，区别于同轴直联的管道泵，分体式结构把动力单元和泵头单元通过联轴器做柔性衔接，哪怕现场需要更换机械密封、清理叶轮流道堵塞，都不需要拆解电机端的接线和安装固定，能把运维停机时间压缩一半以上。

　　从功能特性上看，泵体采用双蜗壳式流道设计，大口径法兰接口适配大流量输送需求，运行时叶轮径向受力更均衡，能降低长周期运行的轴承负载，延长易损件更换周期。泵脚和电机底座采用一体化焊接机架，机架上预留的地脚螺栓孔位做了长圆孔设计，现场安装时可以微调泵组和管线的同轴度偏差，降低安装对位的施工难度。联轴器位置预留了安全护罩的安装位，实际投产时加装护罩就能避免运转时异物卷入、人员误触的安全隐患，符合工业现场的安全规范要求。

　　设计思路上，整个泵组的三维建模完全遵循实际加工装配的逻辑，泵壳的分型面、密封槽的尺寸公差、叶轮和泵腔的配合间隙都按照实际工程公差做了还原，电机端的接线盒位置、散热筋的排布、吊环螺栓的安装位都和量产实物保持一致，不管是做泵站的整体布局装配校验，还是做泵组的运维拆装模拟，都能直接复用模型的装配关系，不需要再额外调整结构层级。

　　外形尺寸与安装边界方面，泵组整体沿轴向的安装长度预留了联轴器的调整空间，进出口法兰的中心高、底座地脚孔的跨距都匹配常规工业管线的安装标高，现场替换同参数旧泵的时候不需要重新做基础浇筑，能直接适配原有安装位。泵体进出口采用水平同轴法兰布局，管线对接时不需要做额外的变向弯头，能减少管线的沿程阻力损失。电机的顶部预留了吊点位置，现场吊装就位时可以直接通过吊点起吊，不需要额外做捆绑吊具，避免吊装过程中磕碰泵体的精加工面。

　　从结构细节来看，泵体的放水螺塞位置设在泵腔最低点，停机检修时可以完全排净泵腔内的残留介质，避免冬季低温环境下残留液体冻裂泵壳。轴承端盖的位置预留了注脂嘴的安装空间，日常维护时不需要拆解端盖就能直接补充润滑脂，降低日常维保的工作量。整个泵组的重心落在底座的中心区域，安装后运行稳定性更好，大流量工况下的振动幅度能控制在工业设备允许的范围内，不需要额外做减震基础的特殊处理。
