带辊道台的L型多工位物料输送设备

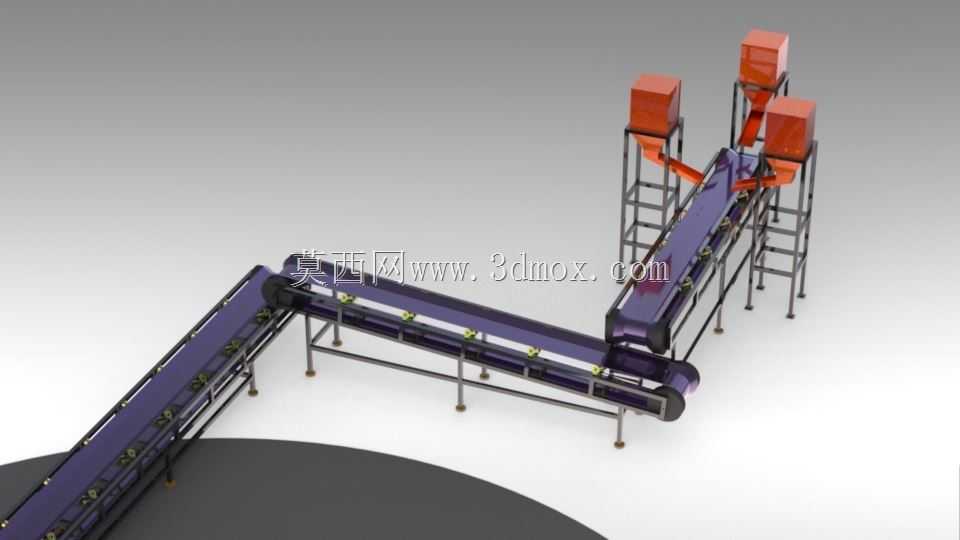

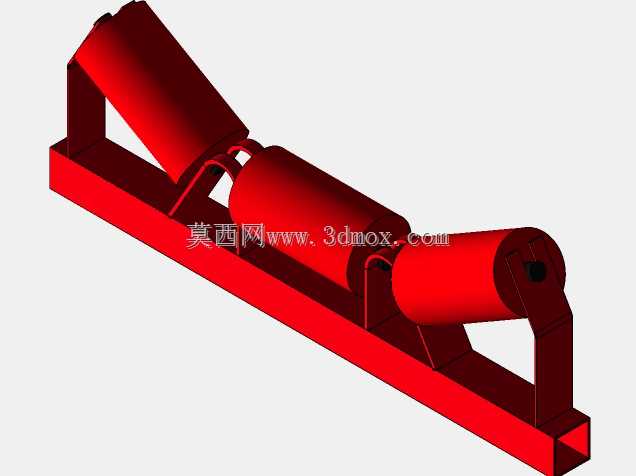

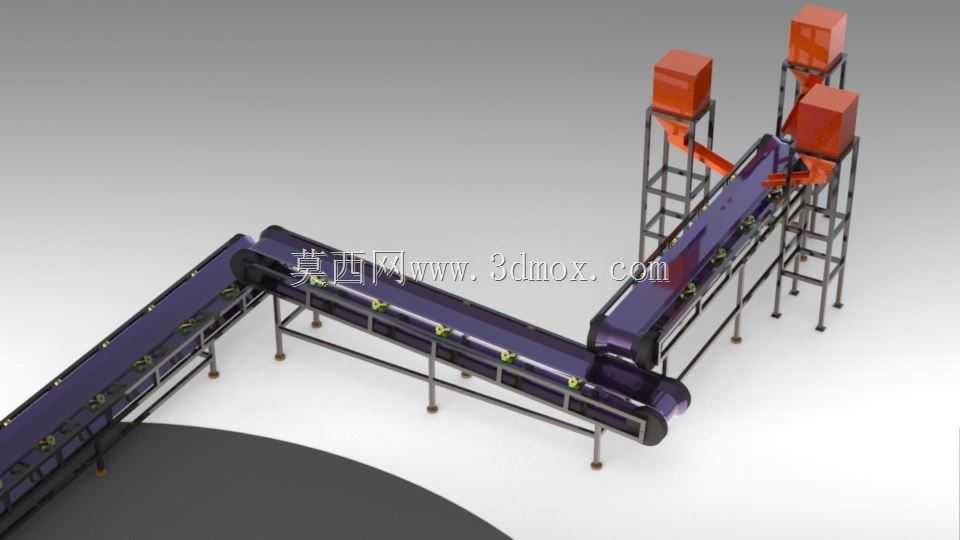

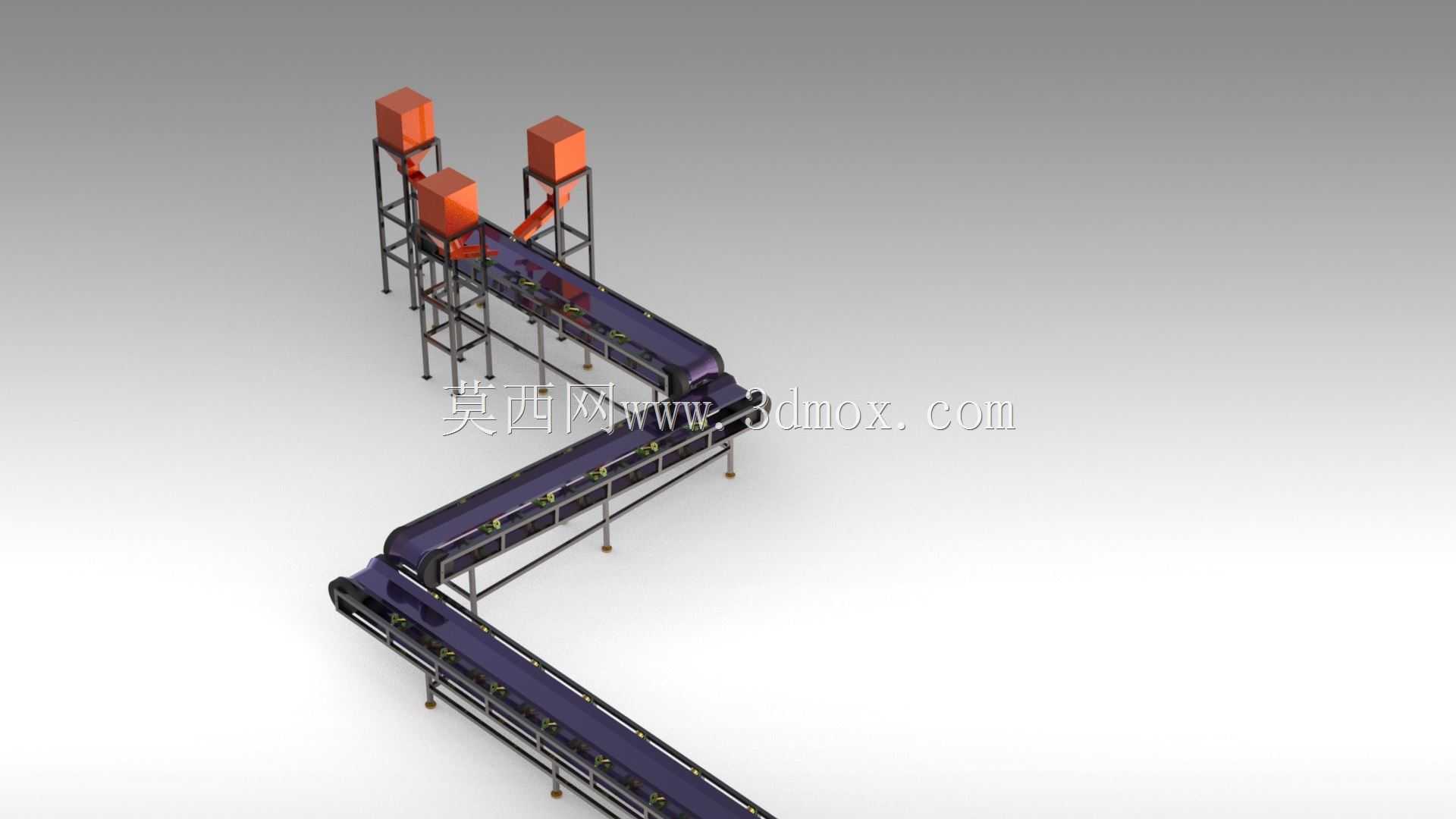

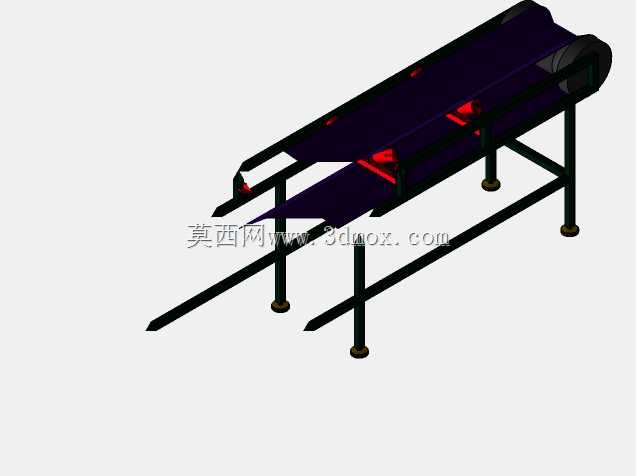

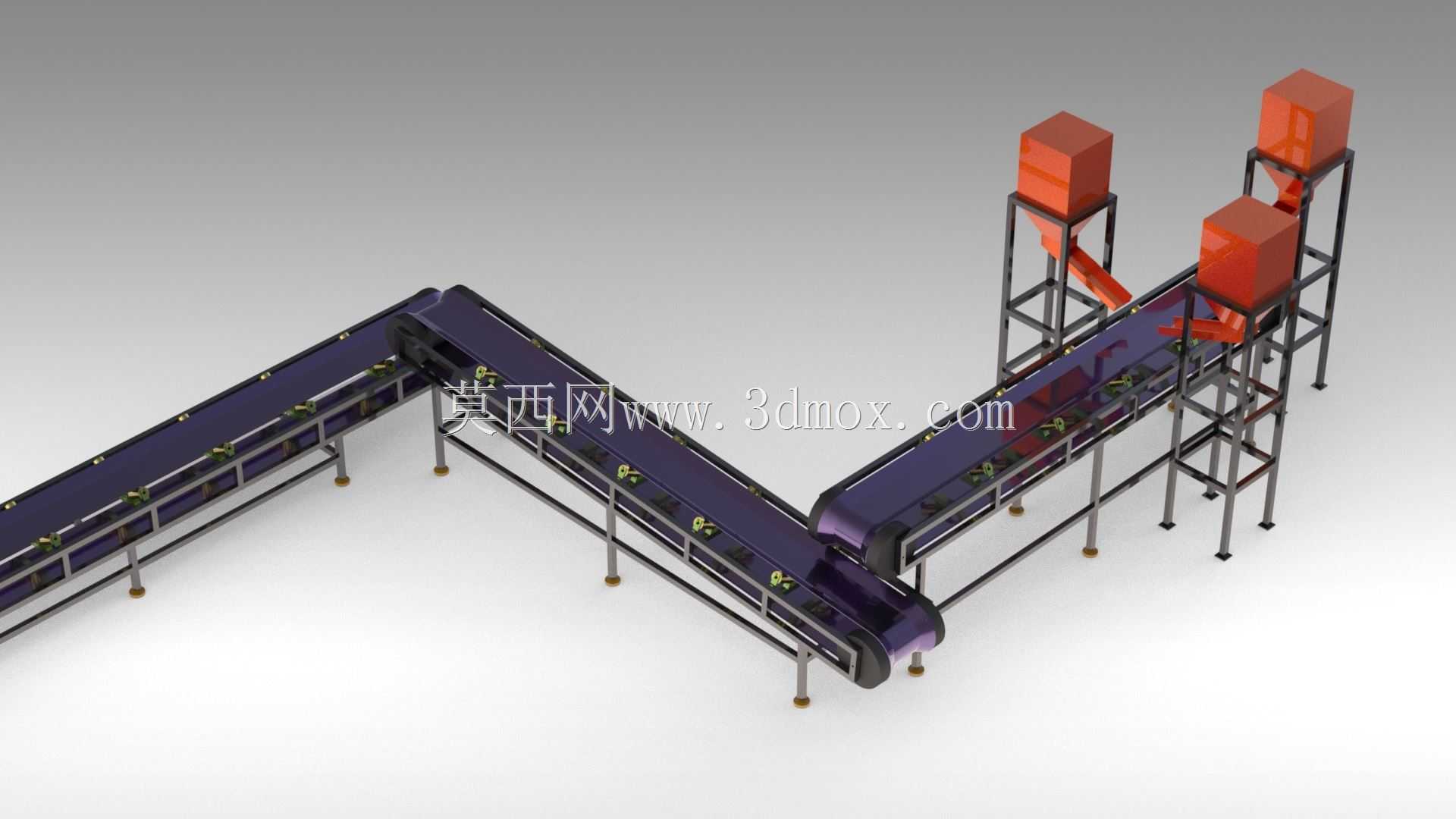

　　这套带辊道台的输送结构，主要面向离散制造车间的多工位物料转运场景设计，常见于汽配零部件加工、电子组装、包装分拣这类需要在不同工序间流转箱装、规则块状工件的生产环节，可衔接上料工位、加工工位、检测工位与下料暂存区，替代传统人工搬运的周转方式，降低工序间的物料等待时间。从结构布局来看，设备采用L型转角排布，两段直线输送段通过转角衔接结构完成物料的转向输送，无需额外设置转台机构即可实现90度的流向变更，适配车间内受场地限制无法布置长直输送线的安装场景，能充分利用车间立柱旁、设备间隙的边角空间完成产线排布。输送主体采用皮带承载结构，皮带下方设置密集的支撑托辊，避免长距离输送过程中皮带下垂导致的物料倾斜、卡滞问题，

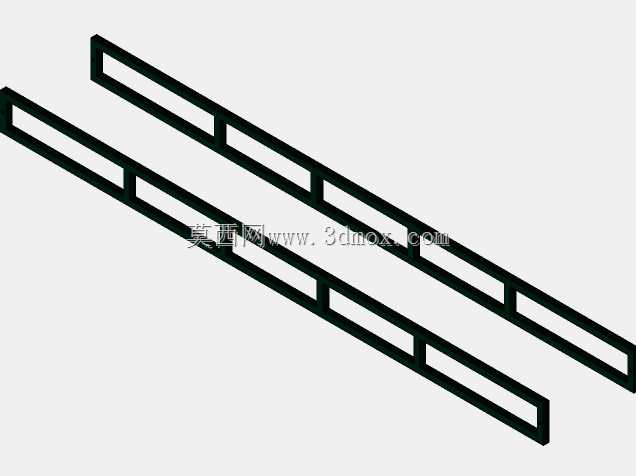

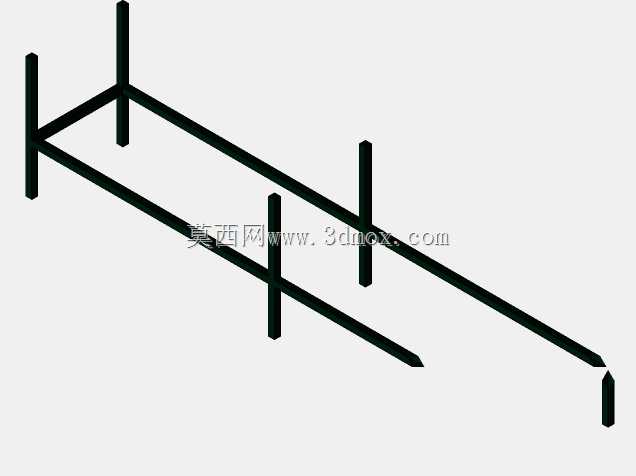

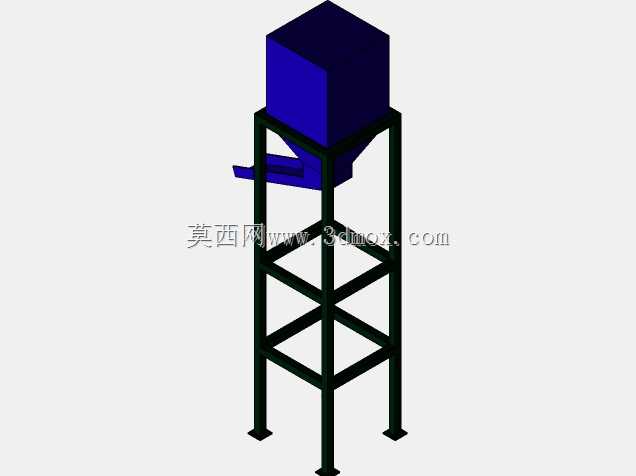

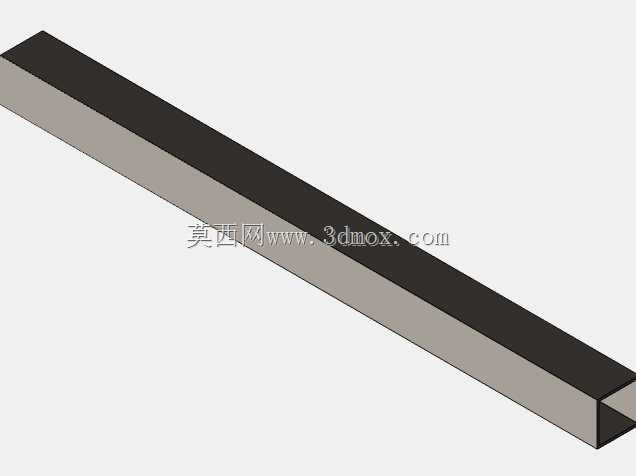

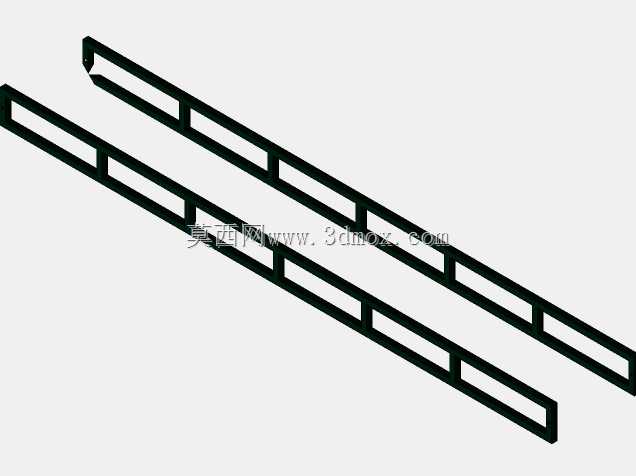

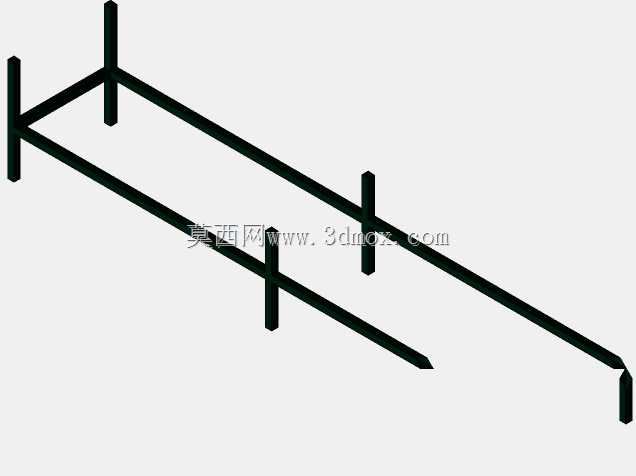

　　两侧的机架采用标准铝型材拼接搭建，支脚配置可调脚杯，可根据现场地面的平整度调整整体高度，保证输送面的水平度误差控制在合理范围内，避免物料在输送过程中出现单侧偏移。设备配套的三处高位辊道台架，分别布置在直线输送段的不同工位位置，架体采用方管焊接成型，顶部设置无动力辊道面，可临时存放待上线的工件料箱，操作人员可直接将辊道上的料箱推移至下方输送皮带面，无需搬抬举升，降低工位操作的劳动强度；每个辊道台架旁都设置了导料滑槽，料箱从辊道台滑下后可顺着滑槽精准落到皮带的居中位置，避免人工放料时的位置偏差导致的后续工位定位不准。设计过程中重点考虑了输送节拍的匹配性，皮带的运行速度可根据前后端设备的生产节拍进行调整，

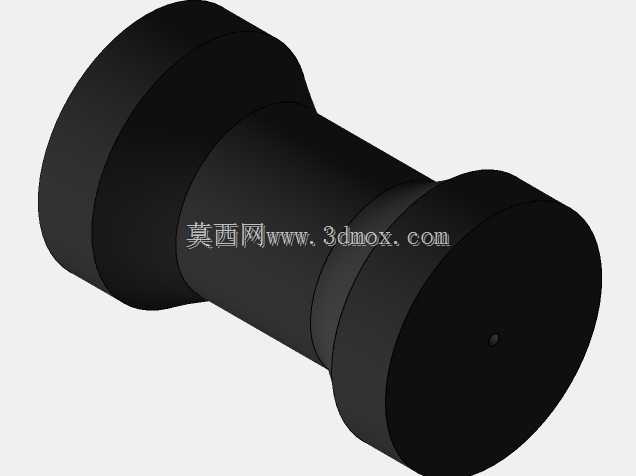

　　输送面的有效宽度适配常见的标准周转箱尺寸，两侧设置的导向挡边可限制物料的横向偏移量，保证物料在输送全程都处于皮带的有效承载范围内，不会出现掉料风险。转角位置的过渡结构采用小直径从动辊做端部支撑，衔接处的间隙控制在5mm以内，避免小型工件、料箱底部的凸起结构卡入间隙造成设备停机。安装边界方面，整套设备的直线段单段长度可根据现场需求做模块化拼接，支脚的安装固定无需预埋地脚螺栓，仅需将脚杯调整至合适高度后做防滑固定即可，设备整体的外轮廓宽度控制在1.2米以内，不会占用过多的车间通行空间，辊道台架的安装高度匹配操作人员站立作业的舒适取放高度，无需额外配置登高作业台。从实际使用的角度出发，这套结构的维护点较少，皮带的张紧机构设置在主动辊端，

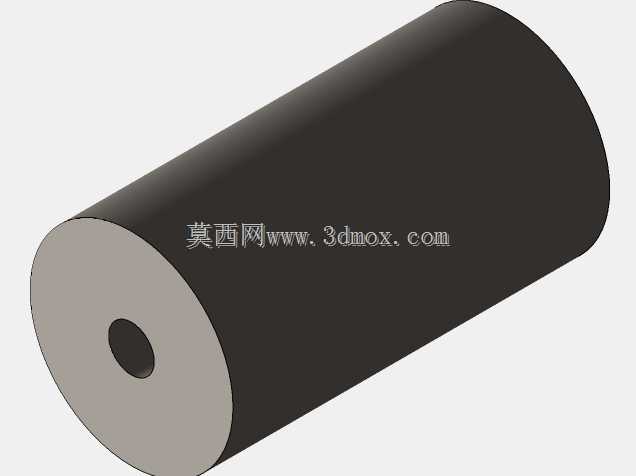

　　日常维护时仅需定期检查张紧度、清理皮带表面的杂物即可，无动力辊道的辊子采用标准件，出现磨损时可快速单独更换，无需整体拆解架体，能大幅降低产线的停机维护时间。在产线布局适配时，可根据工序的数量增减辊道台架的布置位置，也可在输送段侧面加装扫码、检测工位的安装支架，拓展设备的功能适配性，满足不同生产场景的定制化需求。
