辊式物料输送加工一体化设备结构

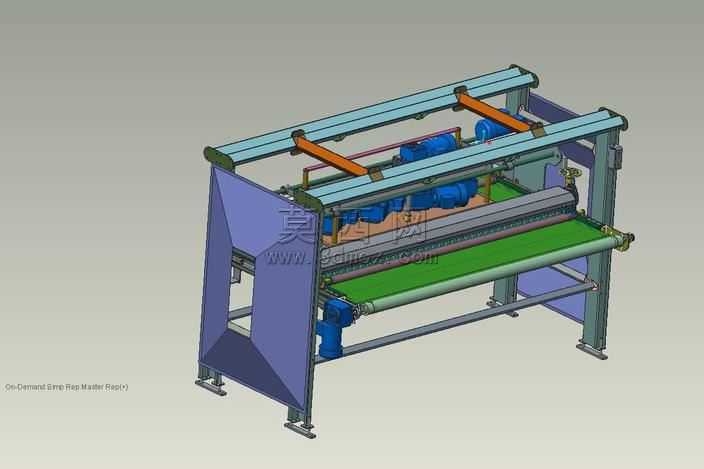

本作品为辊式物料输送加工一体化设备的三维建模成果，建模过程严格遵循工业设备设计的实际尺寸比例与装配逻辑，完整还原了设备的全部功能结构。建模阶段首先搭建了整体框架结构，采用方钢型材作为主支撑立柱与横梁的基础形态，通过对齐、装配约束完成双侧立式机架的搭建，保证机架的平行度与结构稳定性，为后续功能组件的安装提供可靠的承载基础。设备中部设置了绿色的输送辊道组件，建模时对辊筒的圆柱曲面、两端的轴承安装位、驱动端的连接轴结构都做了精细化处理，还原了辊道连续输送平面物料的功能形态；辊道上方布置了多组平行的加工辊组件，搭配蓝色的驱动电机单元，建模时清晰区分了驱动电机的外壳、端盖、输出轴结构，以及传动连接件的装配关系，还原了设备对输送过程中物料进行表面处理加工的功能逻辑。设备两侧设置了紫色的防护侧板结构，建模时通过曲面拉伸、边角倒角处理还原了侧板的包覆形态，既可以对设备内部的传动结构起到防护作用，也能避免加工过程中物料碎屑飞溅，提升设备运行的安全性。顶部的横梁上布置了橙色的压紧调节组件，建模时还原了组件的滑动连接结构与调节安装位，可根据加工物料的厚度调整加工辊的压紧间距，适配不同规格物料的加工需求。渲染阶段采用贴近工业实物的材质分配：机架部分赋予哑光金属钢材材质，输送辊道表面赋予防滑绿色工业皮带材质，驱动电机赋予蓝色烤漆金属材质，防护侧板赋予哑光紫色工程板材材质，顶部调节组件赋予橙色工业烤漆材质，通过环境光与漫反射参数调整，让整体渲染效果贴近真实工业设备的视觉质感，清晰展现各部件的结构层次与装配关系。设计思路围绕连续化物料加工的生产需求展开，将物料输送与表面加工功能集成在同一机架结构上，省去了物料在不同工序设备间转运的流程，可有效提升平面类物料的加工生产效率，整体结构紧凑，各功能组件布局合理，驱动单元集中布置便于后期维护检修，辊道与加工辊的平行布局保证了物料输送与加工过程的稳定性，可作为纺织、纸品、薄膜类卷材或片材加工生产线的核心单元参考，完整的装配结构也可为同类输送加工设备的结构优化、虚拟装配验证提供可靠的三维模型基础。
