围裙进纸器工业输送进料设备结构

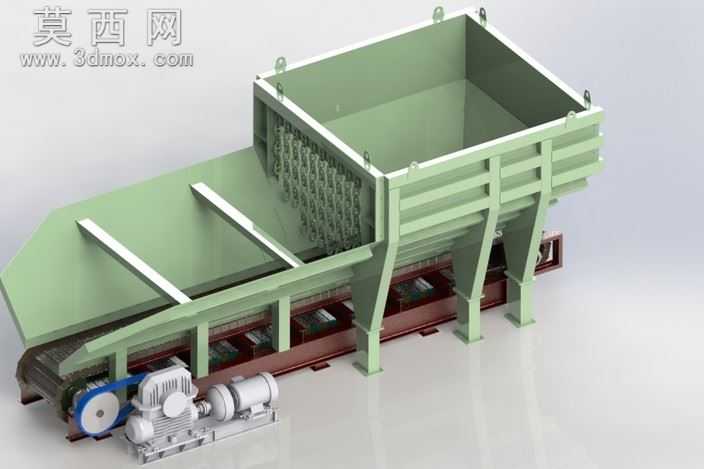

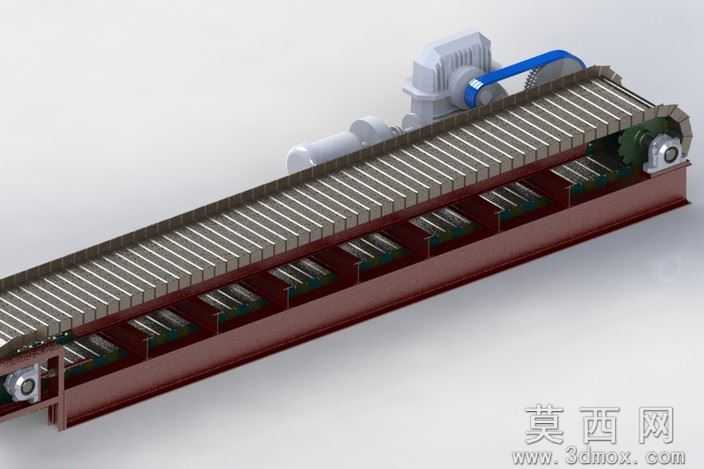

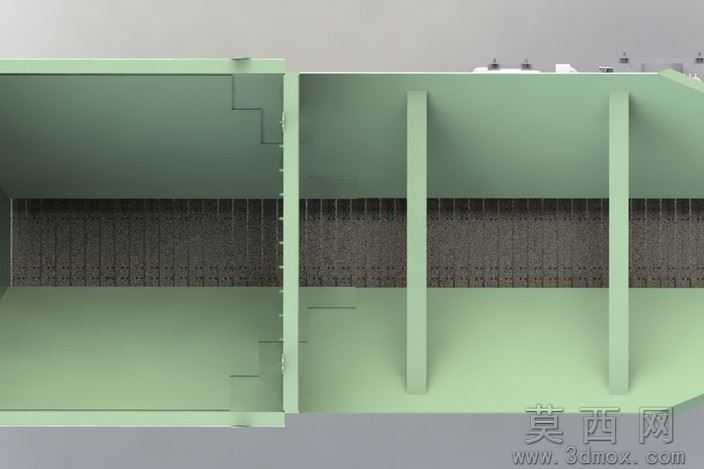

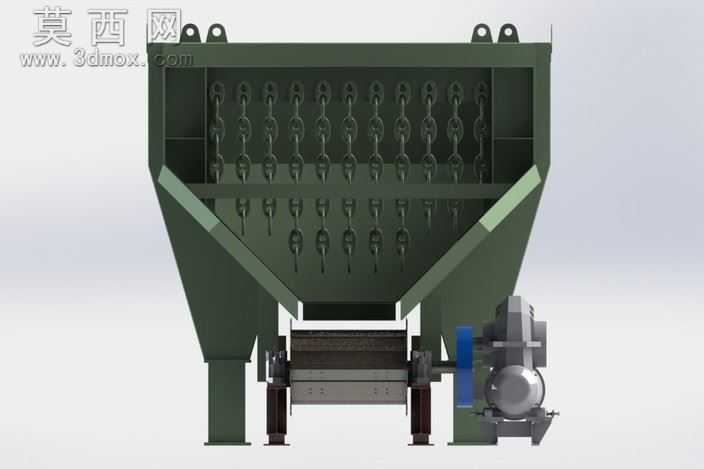

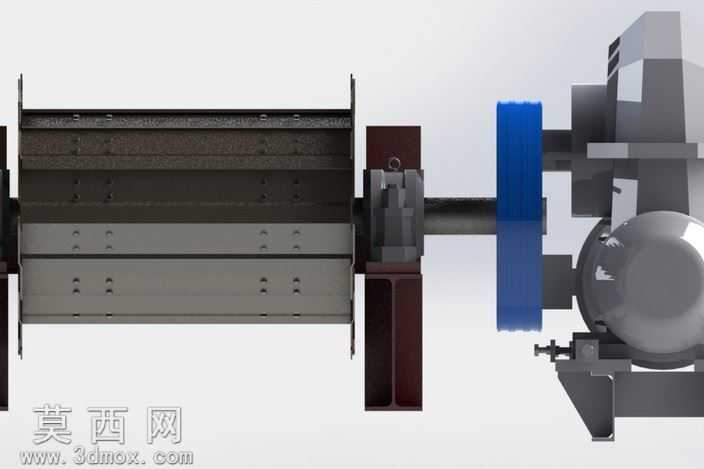

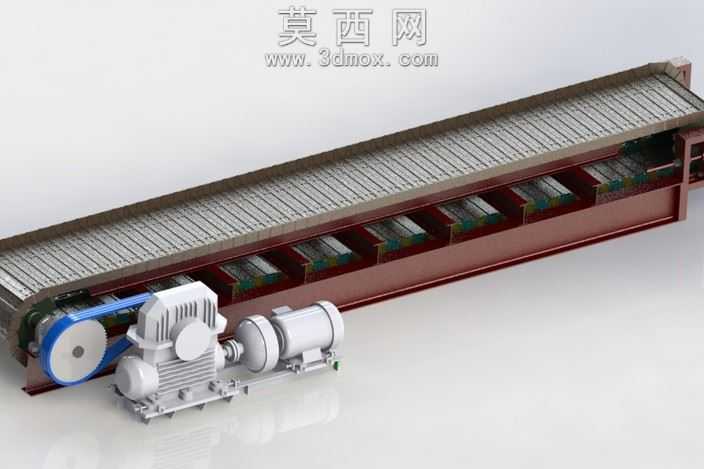

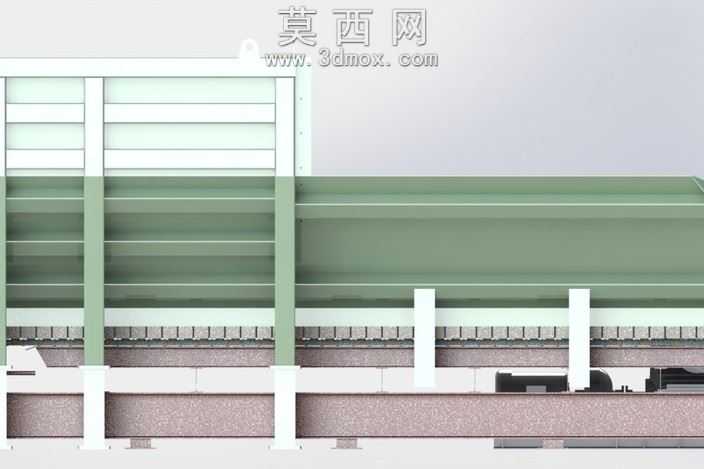

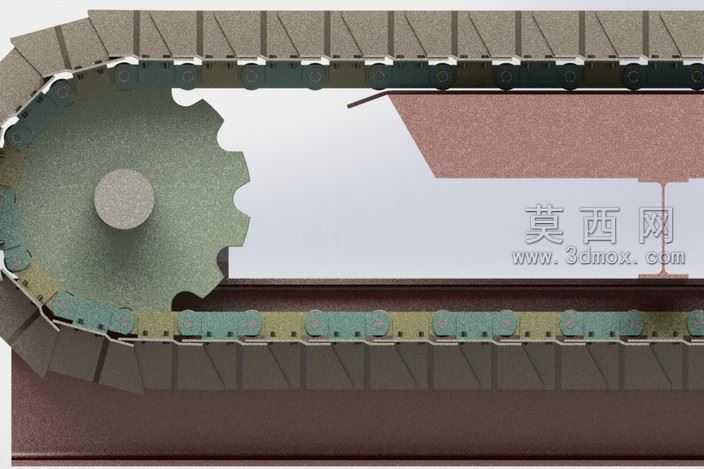

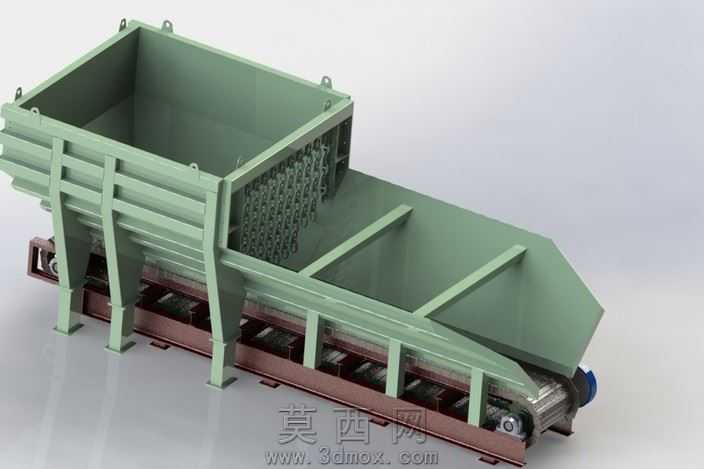

本三维模型采用主流三维机械设计软件完成全参数化建模，整体建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，确保各装配结构无干涉、尺寸匹配精准。模型整体采用模块化建模思路，将设备划分为上部储料仓、中部围裙输送主体、下部支撑机架、端部动力传动组件四个核心模块分别建模后完成总装配，各模块间的连接定位、装配约束完全符合实际生产设备的安装逻辑。渲染阶段采用工业机械常用的哑光金属与防护漆面材质，上部储料仓与支撑腿部分赋予淡绿色工业防护漆材质，模拟实际设备的表面喷涂效果，通过调整材质粗糙度、反光度参数还原漆面的哑光质感；输送皮带部分赋予深绿色耐磨橡胶材质，还原橡胶带的表面纹理与弹性质感；动力端的电机、传动轮、轴承座等部件分别赋予银灰色金属漆、蓝色皮带材质、铸铁哑光材质，不同材质间的质感区分清晰，渲染光影采用柔和的环境漫反射搭配定向主光源，清晰展现设备各部分的结构轮廓与层次，避免过强反光遮挡结构细节。结构设计上，上部储料仓采用上宽下窄的斗式结构，仓壁外侧设置多道横向加强筋提升结构强度，仓体顶部设置吊耳结构方便设备吊装转运，仓体下部与输送段衔接位置设置柔性围裙结构，可避免物料输送过程中出现撒漏、卡滞问题；中部输送段采用平皮带输送结构，皮带下方设置多道横向承托梁，避免重载下皮带出现下凹变形，输送段两侧设置挡边结构配合围裙结构实现全封闭输送；下部支撑机架采用型钢焊接式支腿结构，四组支腿均匀分布承载整机重量，支腿底部设置安装底板可通过螺栓与地面基础固定；端部动力组件包含驱动电机、减速机构、传动皮带轮、主动辊筒，动力传递路径清晰，可直观展示设备的动力输入与输送驱动逻辑。建模过程中对所有标准件如螺栓、轴承、电机端盖等均按照国标参数进行建模，非标准结构件的壁厚、加强筋尺寸、安装孔位均参考同类工业输送进料设备的成熟设计参数，确保模型不仅具备外观展示效果，同时可用于结构参考、方案演示、教学讲解等场景，整体模型布线规整，无冗余几何面，装配层级清晰，可方便后续进行结构拆解、运动仿真、工程图导出等后续操作。
