倾斜式卸料小车输送系统三维设计

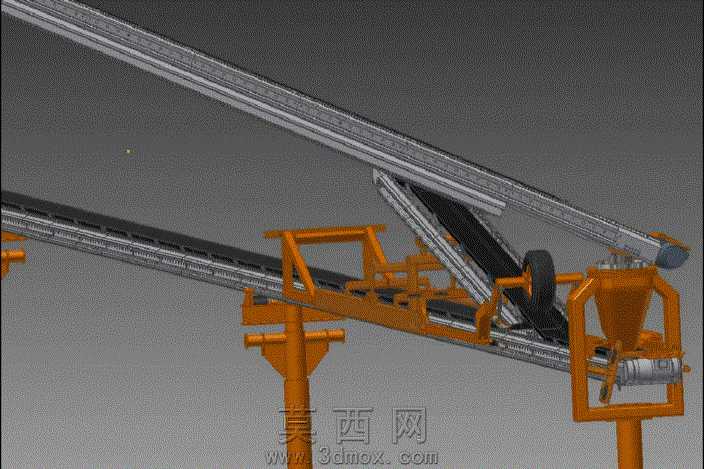

本作品为倾斜式卸料小车输送系统的三维建模成果，建模过程中严格遵循机械设计规范，对整套输送装置的各组成部件进行了1:1比例的参数化构建，完整还原了设备的实际结构形态。模型搭建阶段，首先完成主体支撑钢架的建模，采用型钢拼接的支架结构通过拉伸、切除、阵列等特征命令构建，精准还原了立柱、横梁的连接节点与安装孔位，支架表面赋予橙红色防锈漆材质，金属质感通过粗糙度、反射率参数调整实现真实呈现。核心输送部分包含倾斜布置的皮带输送机构与水平接驳输送段，建模时对输送皮带的张紧结构、托辊组排布、驱动滚筒与改向滚筒的装配关系进行了精细化还原，滚筒表面赋予橡胶包覆材质，皮带采用哑光黑色橡胶材质，通过纹理贴图模拟皮带表面的防滑纹路，托辊与支架的转动配合间隙也按照实际装配公差进行预留。卸料小车部分作为核心功能部件，完整构建了行走轮组、卸料漏斗、导料槽、皮带抬升卸料机构的细节，行走轮与轨道的配合面做了贴合处理，卸料漏斗内壁赋予耐磨衬板材质，模拟实际使用中的耐磨防护设计。整套模型完成装配后进行了全局干涉检查，确保各运动部件在模拟运行过程中无碰撞冲突，渲染阶段采用工业场景常用的暗灰色背景，通过三点布光方式突出设备的结构层次，金属支架的漆面反光、橡胶部件的哑光质感、传动部件的金属光泽都通过材质参数的反复调试达到逼真效果。设计思路上围绕多点卸料的使用需求，将卸料小车设计为可沿输送轨道移动的结构，能够在输送线路的不同位置完成物料卸料作业，倾斜段的输送角度经过参数化调整可适配不同的物料提升高度需求，各部件的建模均保留了可编辑的参数特征，方便后续根据实际工况调整支架高度、输送段长度、皮带宽度等核心参数，模型整体结构完整，细节丰富，可用于设备方案展示、结构优化、装配教学等多种场景。
