可3D打印智能手表外壳结构设计方案

　　日常做消费电子结构件开发时，这类智能手表壳体的设计逻辑和常规工业外壳差异很大，首先要兼顾佩戴贴合度、内部元器件堆叠约束、装配容错率，还要考虑3D打印快速打样的工艺适配性。先从实际应用场景说，这类壳体是面向入门级智能穿戴设备的原型验证阶段使用，覆盖日常运动计步、基础消息提醒类的智能手表产品，既可以用来做手板验证结构装配，也能直接作为小批量定制化产品的外壳使用，适配个人DIY改装、小众定制穿戴设备的开发需求，不需要开模就能快速产出实物，大幅缩短原型迭代周期。

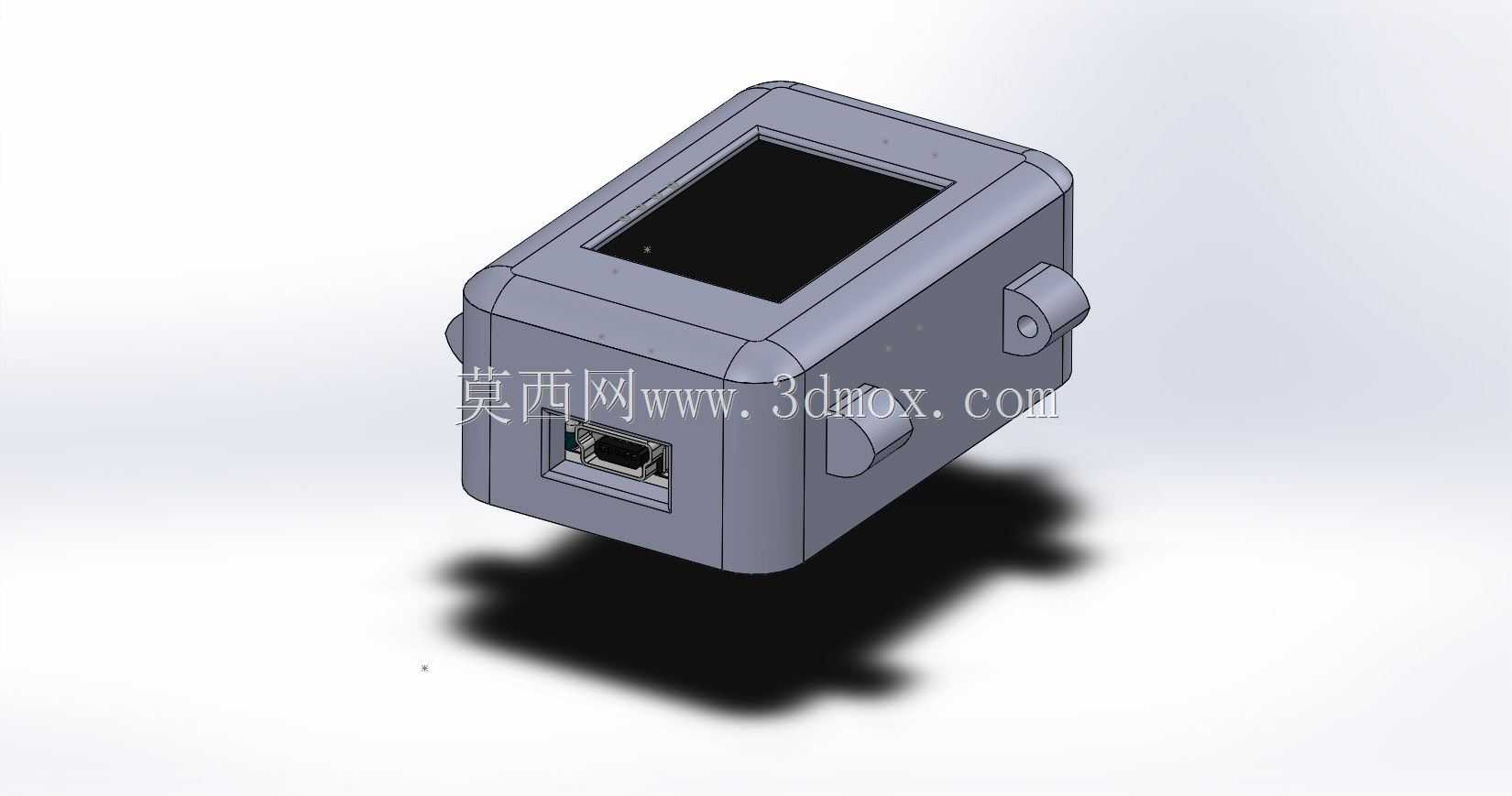

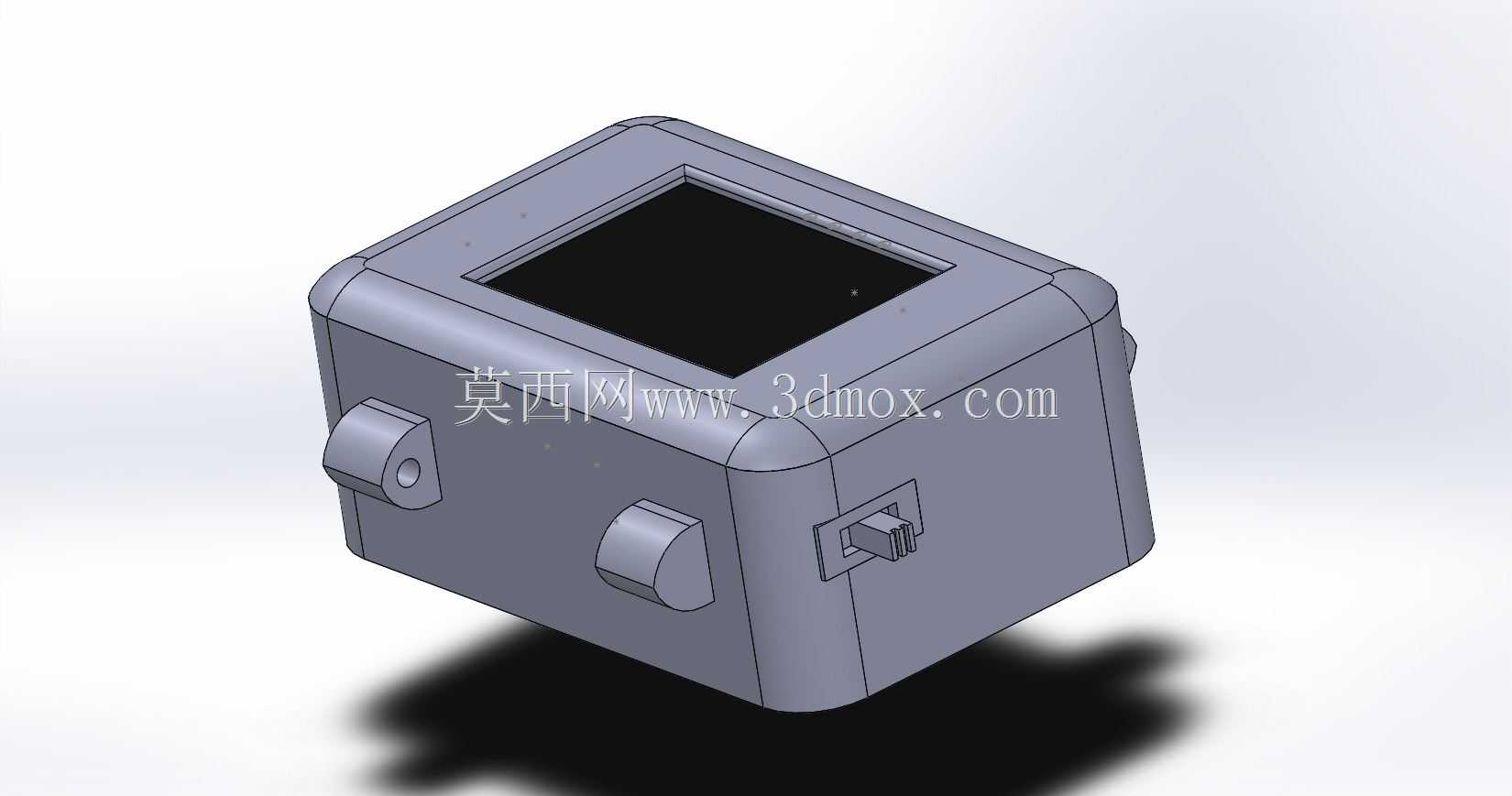

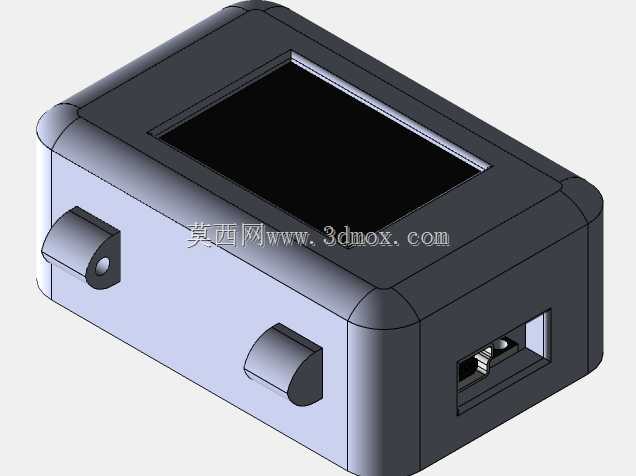

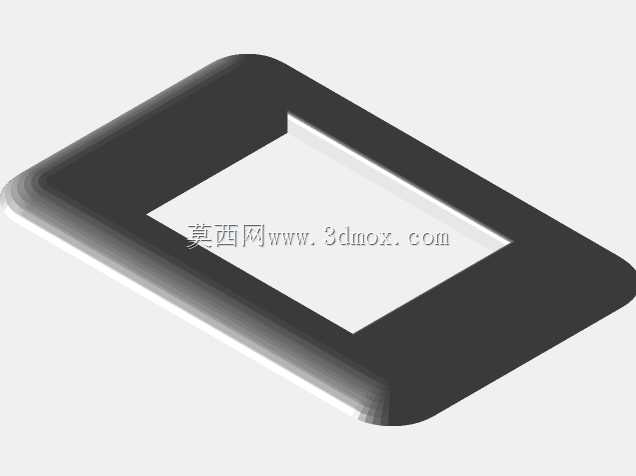

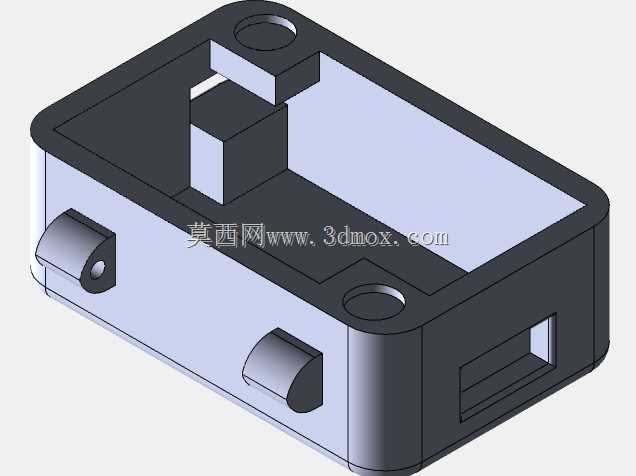

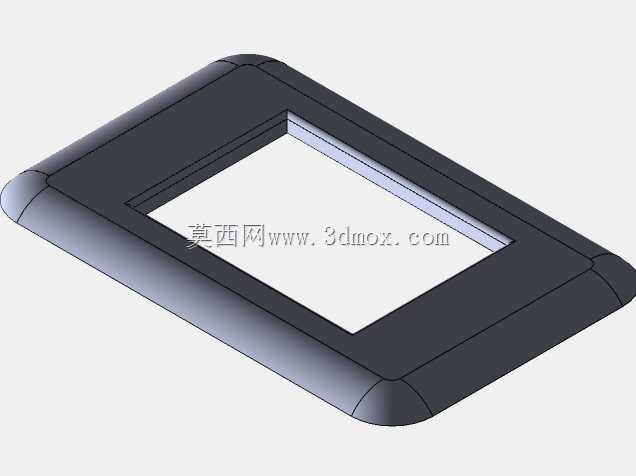

　　从功能特性来看，这个壳体做了全包式的防护结构，屏幕安装位做了下沉式台阶设计，刚好卡合对应尺寸的方形显示屏，边缘预留的0.15mm间隙刚好容纳双面胶或者泡棉胶层，既可以固定屏幕，也能实现日常泼溅的防护效果。壳体侧面预留的按键安装位做了一体化的凸台结构，不需要额外加装按键导向件，直接放置轻触开关就能实现按键触发，减少了装配零件数量。底部的充电接口开孔做了内凹式设计，接口端面和壳体外表面预留了2mm的内缩距离，避免日常佩戴时接口被磕碰损坏，同时开孔尺寸刚好适配通用的Micro USB接口，公差控制在0.2mm以内，不会出现插接头卡滞或者对位不准的问题。表耳位置做了一体化的铰接结构，销钉孔的同轴度控制在0.05mm以内，适配标准宽度的硅胶表带，不需要额外加装金属表耳连接件，直接穿销钉就能固定表带，简化了装配流程。

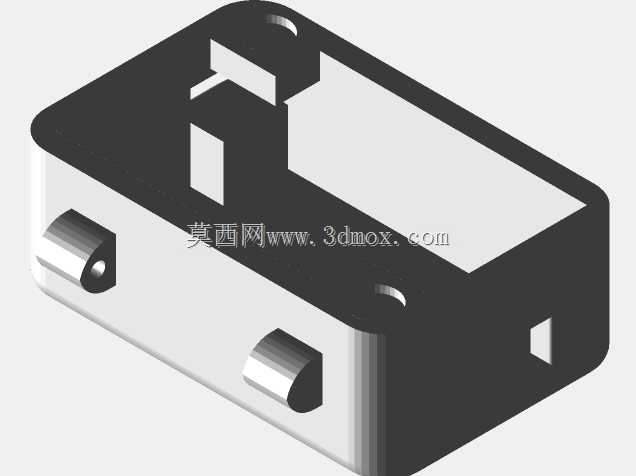

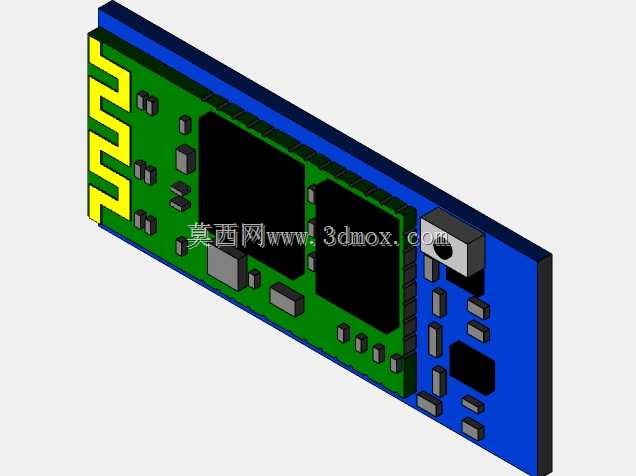

　　设计思路上，整个壳体优先考虑3D打印的工艺可行性，所有外角都做了R2以上的圆角过渡，避免打印过程中出现尖角翘边的问题，内壁的加强筋厚度统一设置为1.2mm，既保证壳体的结构强度，也不会因为壁厚过大导致打印时出现缩孔、变形的问题。内部的支撑条结构是专门为装配定位设计的，刚好对应主板、电池的安装位置，每个定位柱的高度都和元器件厚度匹配，装配时不需要额外打胶固定，依靠卡扣和定位柱就能实现所有内部零件的固定，拆解维护也很方便。要注意的是，用于3D打印的壳体版本没有整合内部支撑结构，打印时需要根据选用的打印材料自行添加支撑，避免悬空位置出现塌陷，而用于结构验证的版本则保留了内部的定位支撑条，用来确认各个元器件的安装位置是否存在干涉。

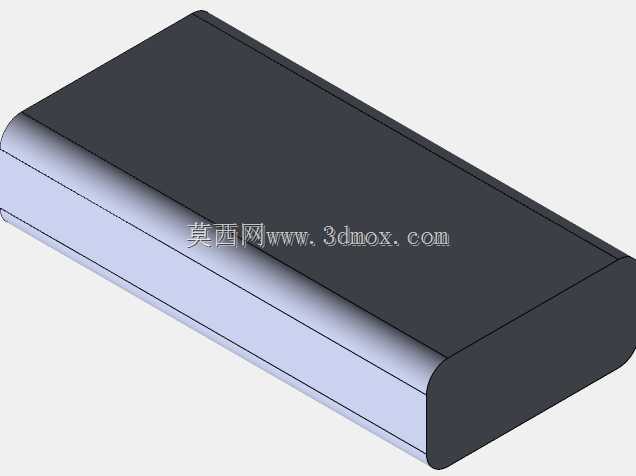

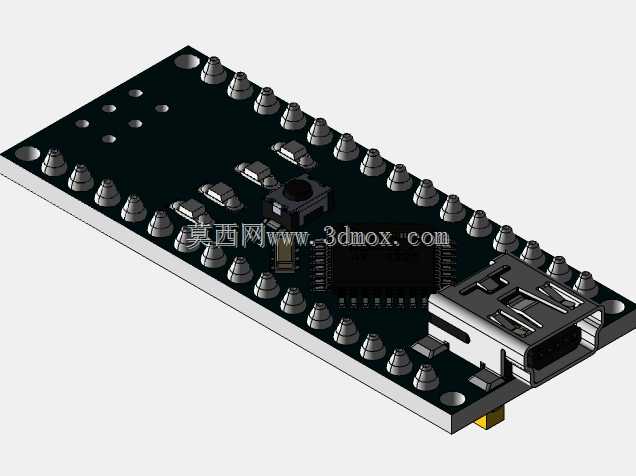

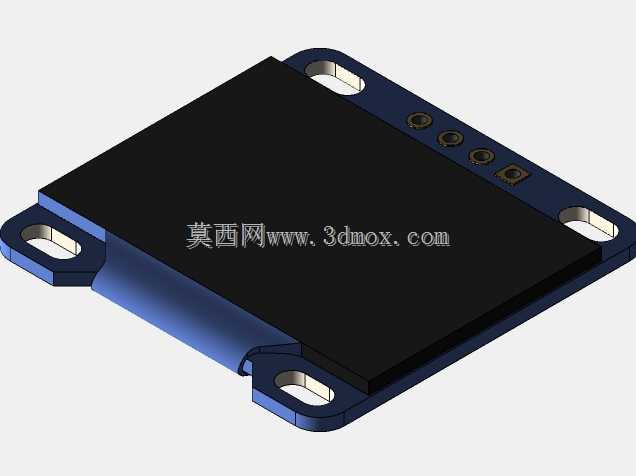

　　从安装边界和尺寸约束来看，整个壳体的外形尺寸控制在45mm38mm15mm以内，刚好适配成年人手腕的佩戴宽度，不会因为尺寸过大导致佩戴时硌手。表耳的间距设置为22mm，是通用表带的标准宽度，用户可以自行更换不同材质的表带。屏幕安装位的内框尺寸为32mm28mm，适配市面上常见的1.54英寸方形LCD显示屏，电池仓的内部尺寸为30mm25mm*5mm，可以容纳容量300mAh的锂聚合物电池，满足基础功能下3天以上的续航需求。主板安装位的定位孔间距按照通用穿戴设备主板的孔位设计，不需要额外修改主板就能直接装配，接口开孔的中心高度距离壳体底部3mm，和通用充电线的接头高度匹配，插线时不会出现线缆弯折的问题。壳体的壁厚统一设置为1.5mm，用PLA材料打印时的结构强度足够承受日常佩戴的磕碰，不会因为轻微挤压就出现开裂的问题，同时整体重量控制在15g以内，加上内部元器件后的总重量不超过40g，长时间佩戴也不会有明显的负重感。

　　实际做原型验证的时候，这个结构可以直接导出STL文件打印，不需要额外做模型修复，所有的面都是闭合实体，没有破面、重叠面的问题，装配时的公差配合已经提前做了适配，打印出来的零件不需要二次打磨就能能顺利完成装配。如果要做量产版本的优化，只需要把壁厚调整到1.2mm，把边角的圆角再做细化处理，就能直接用于注塑模具的开发，不需要重新做结构设计，能节省不少前期开发的时间成本。
