无人机用优化折叠臂管连接结构

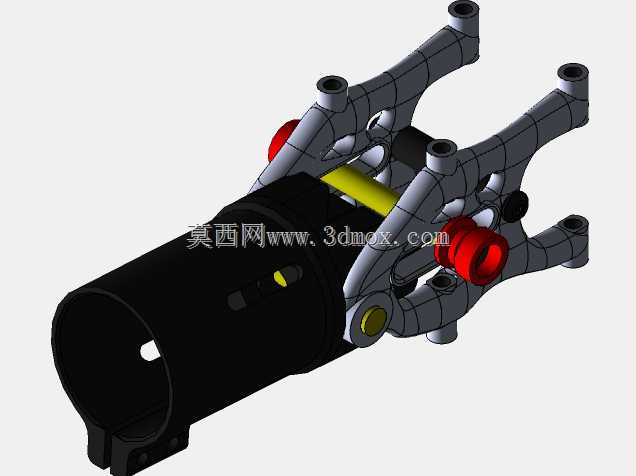

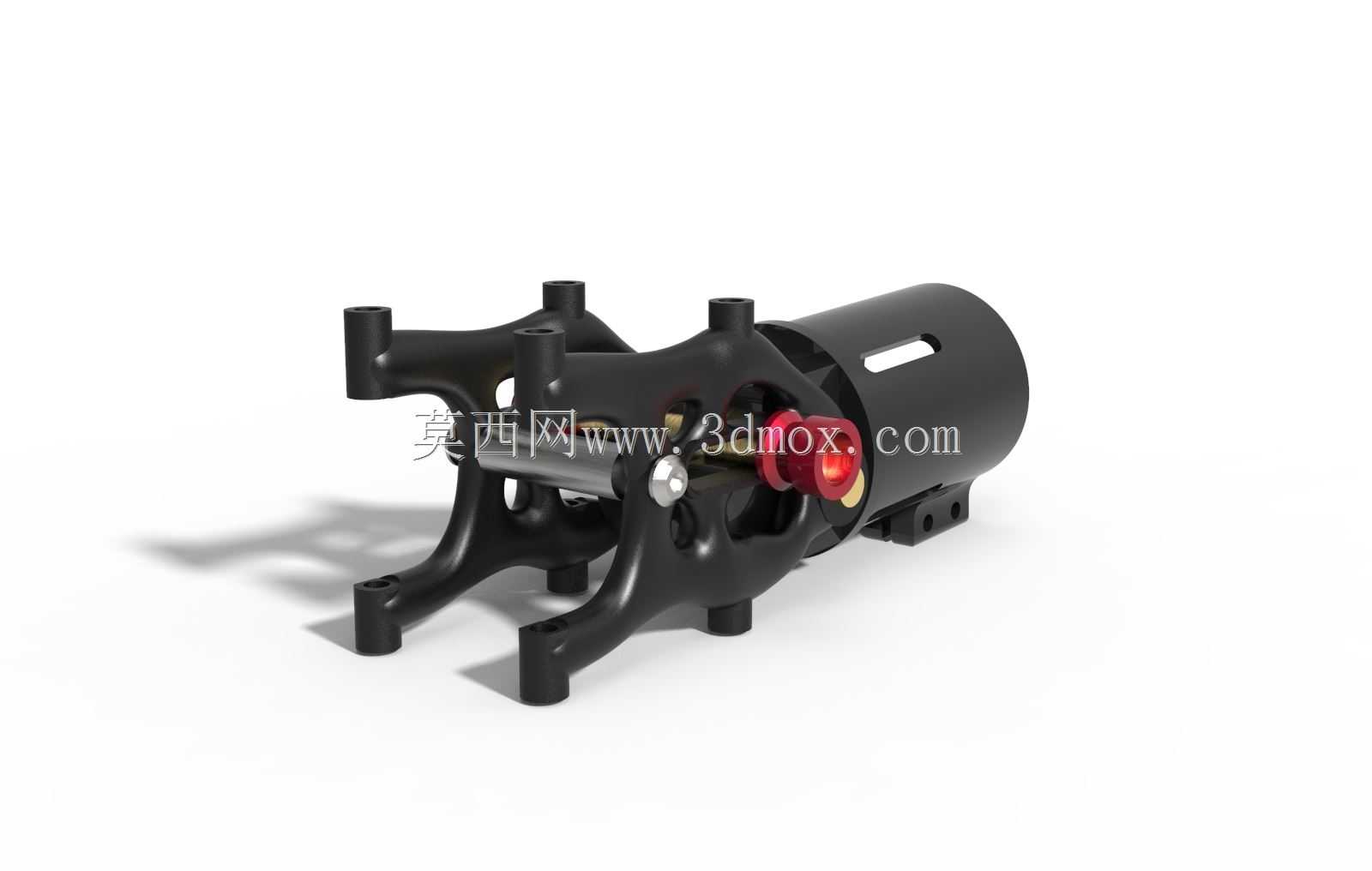

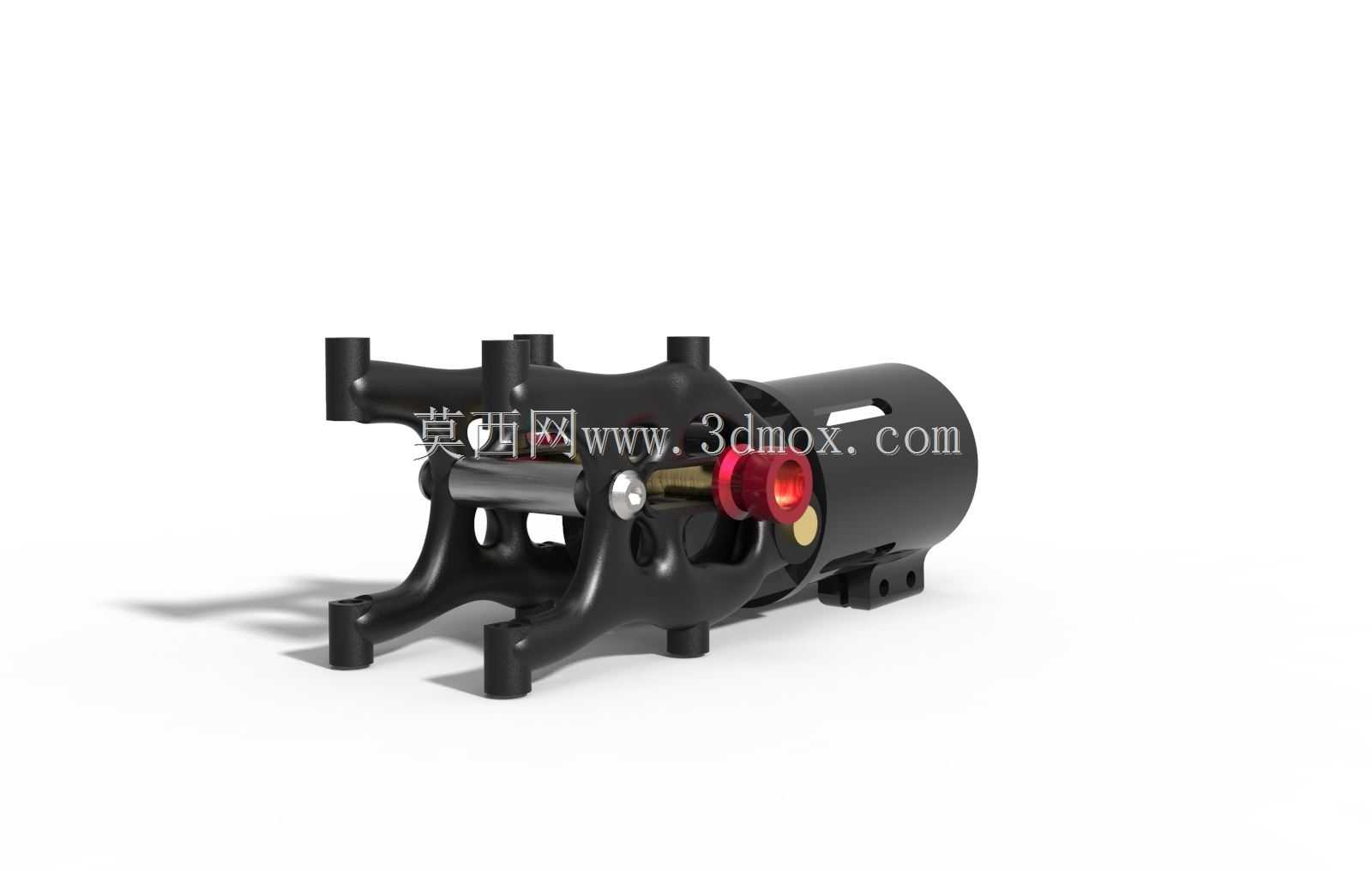

　　这款折叠臂管接头主要面向多旋翼无人机的机臂折叠连接场景，在便携类航拍无人机、行业作业无人机的结构设计中，机臂折叠结构是兼顾收纳体积与展开刚度的核心部件，传统折叠臂接头常存在锁紧后虚位、长期使用回弹变形、臂管连接强度不足的问题，直接影响飞行过程中的动力传递稳定性与姿态控制精度，甚至在大机动飞行时出现结构失效风险。从结构功能来看，该接头采用分体式夹装设计，一端为多耳片铰接支座，用于与无人机中心架体固定连接，耳片位置预留了标准铰接销轴孔，铰接副的配合间隙控制在0.02mm以内，既保证折叠转动的顺畅度，又避免铰接位置出现旷量；另一端为圆筒形夹装腔，用于插入碳纤维机臂管，夹装腔侧壁开设锁紧让位槽，配合侧面的快锁旋钮结构，

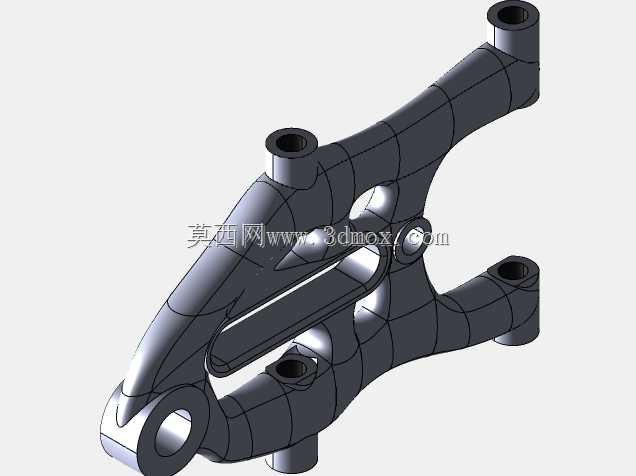

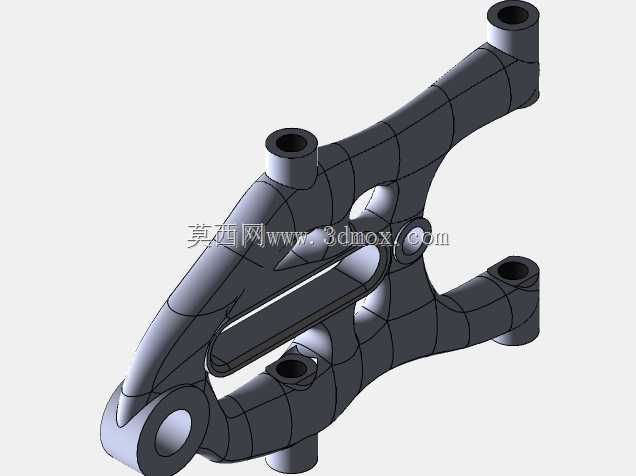

　　实现机臂展开后的快速锁紧，锁紧时旋钮的偏心结构推动压块紧贴臂管外壁，配合夹装腔内壁的防滑纹路，可提供足够的锁紧摩擦力，避免臂管出现轴向窜动与周向转动。设计过程中针对原有折叠接头的缺陷做了针对性优化，首先是铰接位置的靠背结构做了加长处理，在锁紧螺钉未完全拧紧的状态下，加长靠背可以提前承接臂管展开后的抵靠力，抵消铰接副的回弹力，避免安装过程中臂管回弹移位，降低现场装配的调整难度；其次是整体结构做了等强度拓扑优化，在非主要受力区域做了镂空减重处理，支座部分的加强筋沿受力传导路径布置，既将整体重量控制在较低水平，又大幅提升了结构的抗弯曲、抗扭转变形能力，锁紧状态下臂管与接头的连接位置不会出现虚拟装配间隙，

　　受力时的形变量比传统同规格接头降低40%以上，可适配更大起飞重量的无人机机型。安装边界方面，铰接端的耳片间距为18mm，适配中心架20mm厚度的安装板，安装孔位为标准M3螺纹孔，孔距与主流折叠无人机的中心架安装尺寸完全兼容；夹装腔的内径为30mm，可直接适配市面上常用的30mm外径碳纤维圆管，夹装腔的有效夹持长度为45mm，足够的夹持长度保证了臂管连接的接触面积，避免应力集中导致的臂管压损或接头开裂；接头整体展开后的总长度为112mm，折叠后臂管可绕铰接轴转动90度贴合机身侧面，折叠状态下的突出高度仅为38mm，可有效缩小无人机收纳后的整体体积，适配便携收纳包的尺寸要求。实际应用中，该接头除了无人机机臂连接场景外，

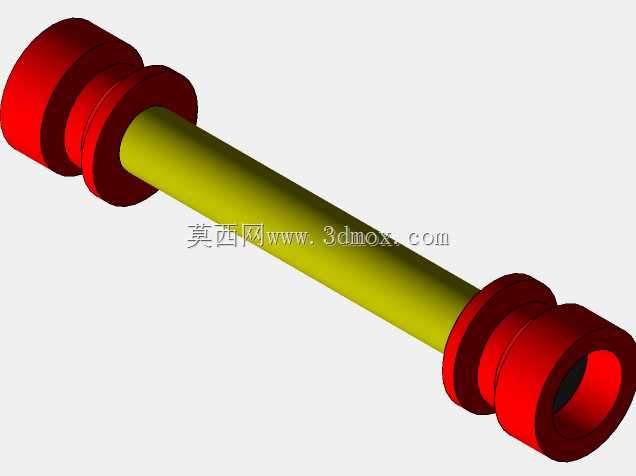

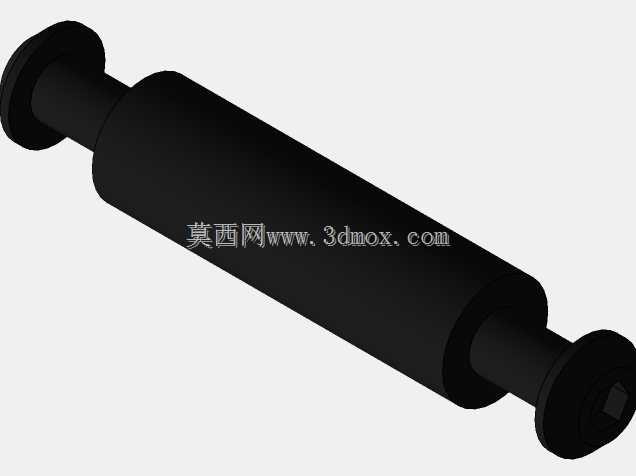

　　也可用于其他需要快速折叠展开的管状杆件连接场景，比如便携折叠支架、折叠式检测设备的支撑杆连接等，结构本身的快锁设计无需额外工具即可完成展开与锁紧操作，锁紧后的结构刚度可满足动态载荷下的使用要求，长期反复折叠测试后，铰接副与锁紧结构的磨损量极小，不会出现锁紧力下降、虚位增大的问题。建模过程中对所有配合面做了公差匹配设计，铰接孔与销轴的配合采用H7/g6间隙配合，锁紧旋钮的偏心行程经过精确计算，转动90度即可达到额定锁紧力，避免过锁紧导致的结构损坏或锁紧不足导致的松脱，所有圆角过渡位置均做了应力释放处理，避免应力集中导致的结构疲劳失效，整体结构可直接用于3D打印快速验证，也可开模批量生产，适配不同的生产加工场景。
