K型热电偶公头连接器外部结构设计

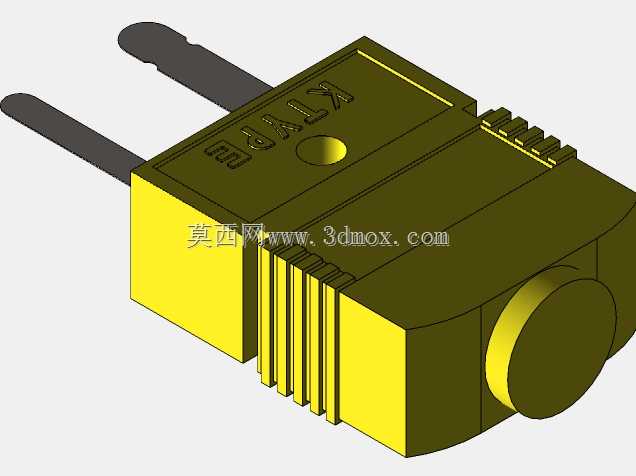

　　在工业温度检测场景里，K型热电偶作为应用覆盖范围最广的接触式测温元件，其配套的接插件直接决定了测温回路的连接可靠性与现场拆装效率，本次呈现的是K型热电偶配套公头连接器的外部结构三维设计，未包含内部接触弹片、绝缘衬套等内部零件，仅完成外部壳体与插脚外露部分的结构建模，可用于设备布线布局的干涉检查、测温组件的装配示意、现场接线端的空间占位校核等场景。

　　从实际使用场景来看，这类连接器主要用在工业炉窑、热处理设备、电机温升测试台、暖通管道测温点、注塑机料筒测温段等需要频繁拆装热电偶的位置，相比直接将热电偶线拧接在接线端子上的方式，这种专用连接器能实现快速插拔，避免每次拆装都要剥线、拧螺丝的繁琐操作，同时能保证正负极接插的一致性，减少因接线错误导致的测温反向、读数偏差问题。在设备运维过程中，更换损坏的热电偶时不需要重新整理走线槽内的补偿导线，只需要拔下旧热电偶端的公头，插上新件即可，能大幅缩短现场停机维护的时间，尤其适合连续生产的流水线、高温作业区等不允许长时间停机检修的工况。

　　设计思路上，本次建模完全围绕外部装配边界展开，没有做内部结构的冗余设计，因为在做整机组装的三维布局时，工程师只需要知道连接器的外部轮廓、插脚伸出长度、尾部进线位置的尺寸，就能完成走线规划和安装空间预留，不需要细化内部的接触件结构。壳体侧面做了多道平行的防滑筋条，这些筋条一方面是增加插拔时的手指摩擦力，方便现场操作人员戴劳保手套也能顺利插拔，另一方面是增加壳体的结构刚度，减少塑料壳体成型后的收缩变形，同时筋条之间的凹槽能形成散热通道，当连接器靠近高温测温点时，能通过凹槽增加和空气的接触面积，降低传导到插脚接触端的温度，避免接触件过热氧化导致接触电阻增大。壳体顶面做了圆形的标识沉台，后续可以通过丝印或者激光打标的方式标注热电偶类型、正负极方向，避免现场接插时混淆不同分度号的连接器，插脚采用扁形平行结构，两个插脚的中心距符合K型热电偶连接器的通用互换尺寸，能和市面上标准的K型母座实现适配，插脚伸出壳体的长度做了统一的尺寸控制，保证插入母座后接触长度足够，不会因为插接过浅导致接触不良，也不会因为插接过深顶坏母座内部的弹片。

　　从安装边界尺寸来看，连接器主体为近似方块结构，宽度方向的最大尺寸包含侧面防滑筋的凸起量，在布局时需要预留足够的手指操作空间，不能将连接器紧贴其他电气元件安装，否则插拔时没有施力空间，会导致拆装困难；插脚伸出方向的长度需要和对插母座的安装位置匹配，两个元件对插后的总长度要纳入走线槽的开口尺寸核算，避免插合后连接器突出设备面板过多，容易被现场物件勾挂导致脱落；尾部进线端为圆弧过渡结构，补偿导线从尾部中心位置引出，建模时预留了导线的弯曲半径空间，在实际布线时，导线从尾部引出后不能直接做90度弯折，需要保留至少三倍线径的弯曲半径，避免补偿导线内部的合金丝断裂，导致测温回路开路。壳体的分模线位于主体厚度方向的中间位置，上下盖通过卡扣结构扣合，外部看不到明显的扣合缝隙，能减少现场的粉尘、水汽进入连接器内部，在普通工业环境下不需要额外做防水处理就能满足使用要求，如果是在多粉尘、有喷淋的工况，还可以在这个外部模型的基础上增加尾部的防水格兰头、接口处的密封圈结构，但本次建模仅覆盖标准环境使用的公头外部结构，满足常规设备布局的建模需求。

　　在实际建模过程中，所有外部棱角都做了小圆角处理，既符合塑料注塑件的成型工艺要求，避免尖角位置出现应力集中导致壳体开裂，也能防止操作人员插拔时被锐边划伤，插脚和壳体的结合位置做了凸台限位，保证插脚的位置度，不会因为注塑成型时的偏移导致两个插脚的中心距超差，出现插不进母座的情况。整体外部结构没有多余的装饰性特征，所有结构都服务于实际使用需求，没有为了外观好看增加不必要的曲面或者凸起，尽可能压缩了连接器的整体体积，适合在安装空间紧凑的设备内部使用，比如小型实验加热设备、便携式测温仪等内部空间有限的场景，这种紧凑的外部结构能减少空间占用，让设备内部的布线更加整洁。
