SLA光固化3D打印构建板拆卸夹具

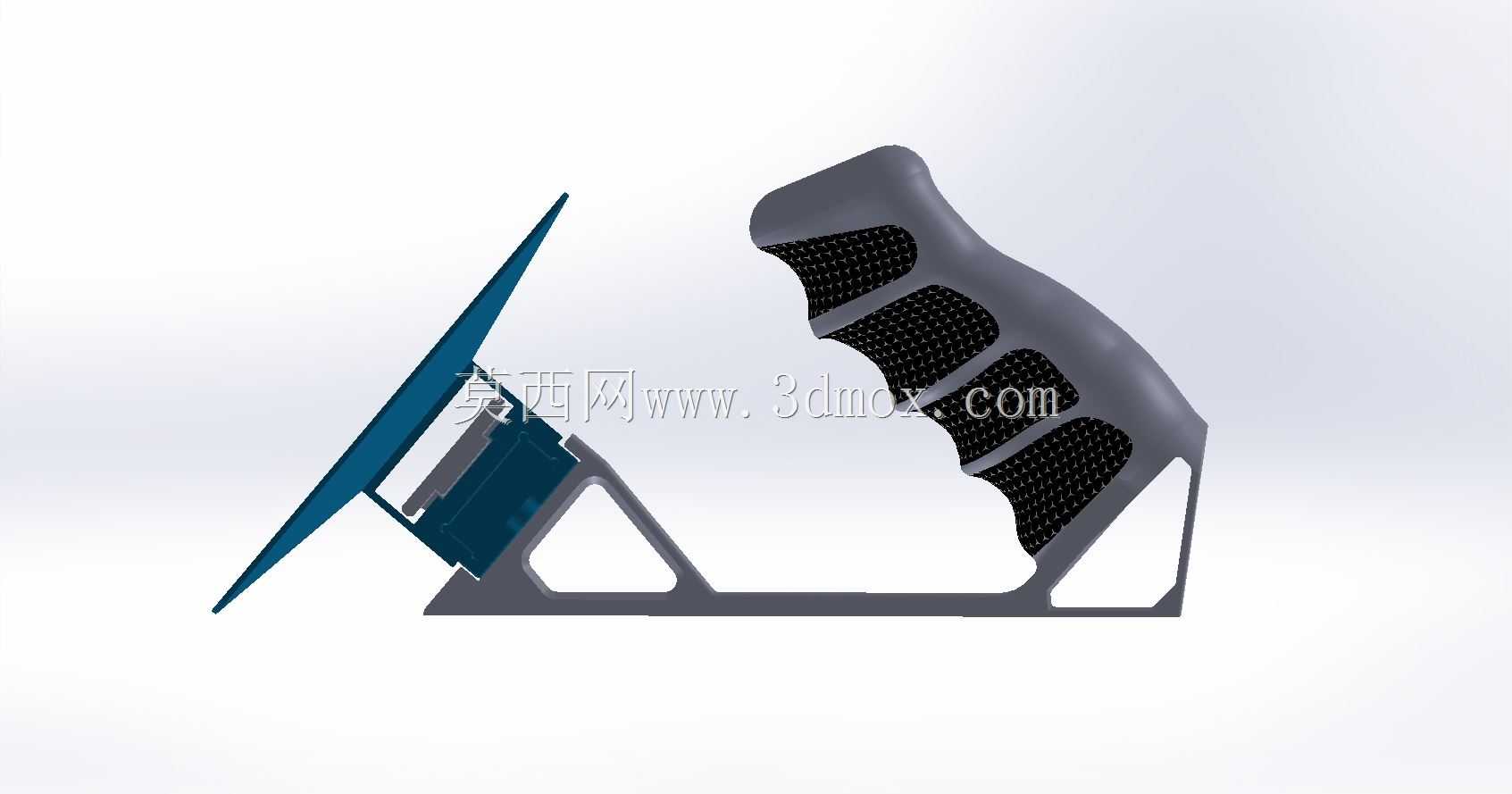

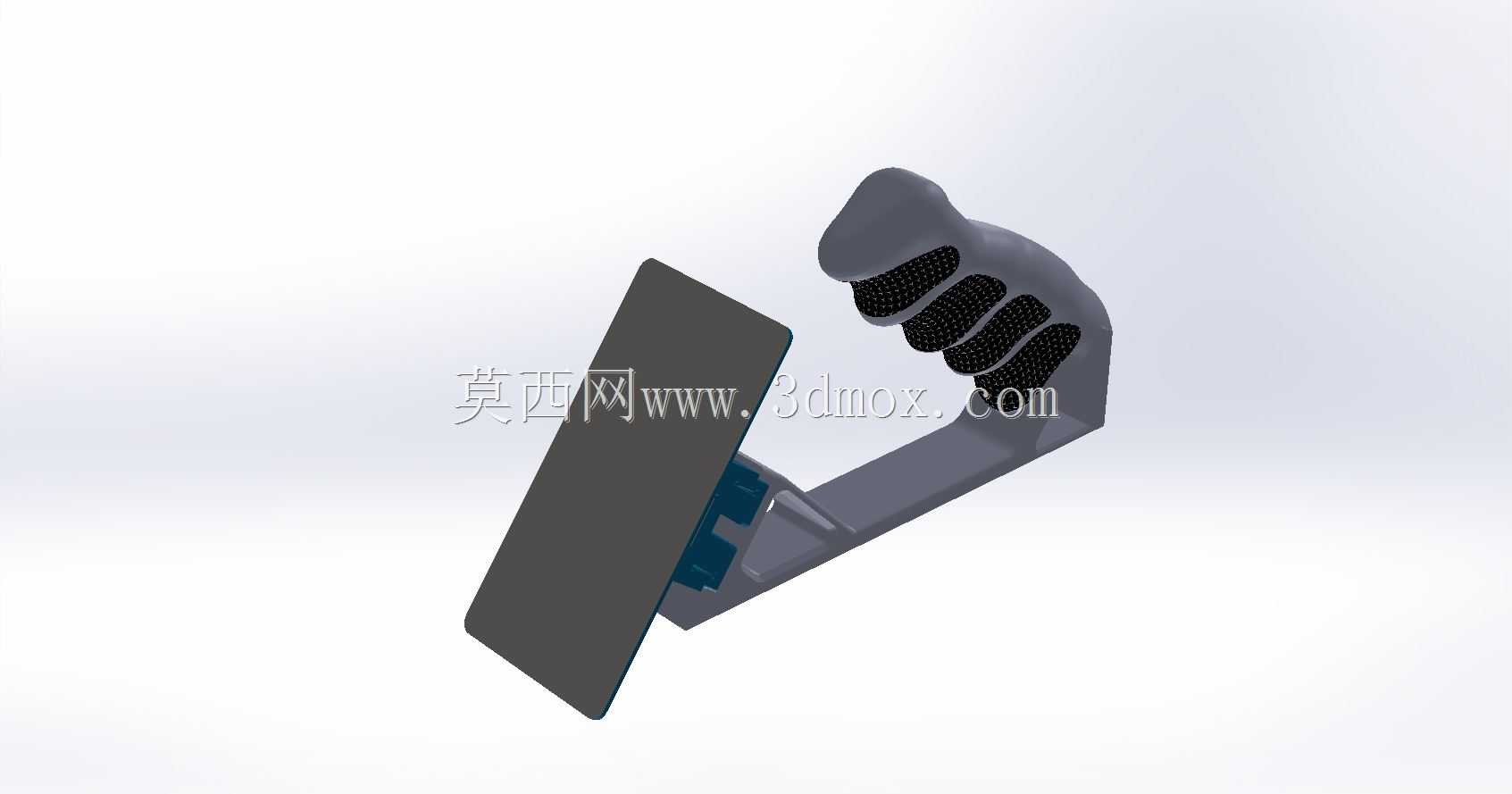

　　在SLA光固化3D打印的日常作业流程里，构建板与打印件的分离始终是影响后处理效率的关键环节，不少操作人员在徒手撬动打印件时，要么因为施力角度不对导致零件边缘崩缺，要么因为构建板固定不稳出现打滑划伤，甚至会因为长时间握持硬质铲刀造成手腕劳损，这款专用夹具正是针对这类现场痛点开发的配套工装。从实际使用场景来看，该夹具可直接卡装在SLA设备标配的标准规格构建板侧边，不需要对原有设备做任何改装，适配目前市面主流桌面级及工业级SLA设备的构建板安装边界，夹持部位做了防滑贴合处理，夹紧后不会在构建板阳极氧化表面留下压痕，也不会出现作业过程中松脱移位的问题。夹具的核心功能是为构建板提供稳定的角度支撑，设计时特意将作业面倾角设定为50度，

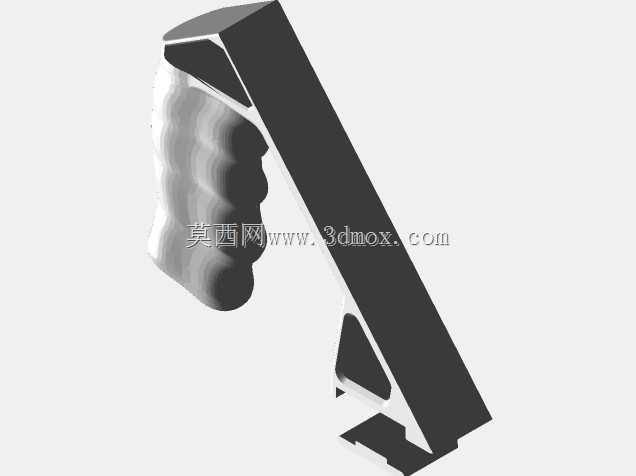

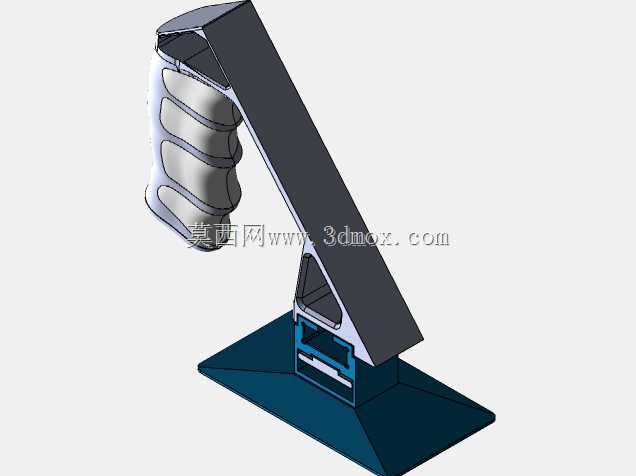

　　这个角度是经过大量现场操作验证的最优值：既符合操作人员站立作业时的手腕自然下垂角度，能让铲刀以平行于构建板的角度切入打印件底部支撑层，避免垂直施力戳穿薄壁零件，又能让铲下的打印件顺着倾斜面自然滑落到接料托盘里，不需要额外用手扶持接料，减少光敏树脂未固化时沾到皮肤的风险。手柄部分完全按照人体工学抓握形态做了曲面造型，指窝位置对应四指自然弯曲的弧度，表面做了网格状防滑纹理，即便手上沾有少量异丙醇或者未固化树脂，也能保持足够的握持摩擦力，长时间连续作业也不会出现手掌酸痛的情况。整个夹具的主体框架采用三角镂空加强结构，在保证整体刚性的前提下尽可能降低自重，操作人员单手握持就能完成整个拆卸操作，不需要额外的辅助固定。夹持端的卡口做了快拆设计，

　　对准构建板边缘轻推就能完成卡装，按下侧边的解锁卡扣就能快速取下，切换不同尺寸构建板时不需要调整螺丝，作业切换时间能缩短七成以上。从结构设计的细节来看，夹具与铲刀接触的承托边做了加厚处理，能承受铲刀撬动时的最大反作用力，不会因为长期受力出现变形，承托边的表面做了倒角处理，不会刮花铲刀的刀刃，也不会在撬动时卡进打印件和构建板的缝隙里造成零件损伤。在实际产线应用中，这类夹具尤其适合批量打印服务的场景，单批次处理数十板打印件时，能大幅降低操作人员的疲劳度，同时减少因为拆卸操作不当造成的零件报废率，相比传统的徒手扶板、随意撬动的操作方式，零件拆卸环节的不良率能降低近四成，作业效率提升一倍以上。设计过程中还充分考虑了不同操作人员的使用习惯，

　　手柄的粗细尺寸兼顾了不同手型的抓握需求，不管是手掌偏小的女性操作人员还是手型偏大的男性操作人员，都能找到舒适的抓握位置。夹具的整体外形没有突出的尖锐棱角，所有边角都做了R角过渡，避免作业过程中磕碰划伤。夹持部位的内侧贴有柔性防滑垫，既能增加夹持摩擦力，又能避免硬质金属直接接触构建板造成表面划痕，影响后续打印的平台平整度。从安装边界来看，该夹具的卡口宽度适配2mm到8mm厚度的常规构建板，覆盖了从桌面级200mm幅面到工业级600mm幅面SLA设备的构建板厚度范围，不需要针对不同设备单独定制适配件，通用性较强。在日常维护方面，整个夹具没有复杂的活动部件，表面做了耐树脂腐蚀的涂层处理，作业后只需要用异丙醇擦拭表面残留的树脂即可，不需要特殊的保养流程，长期使用也不会出现被树脂腐蚀发粘的问题。
