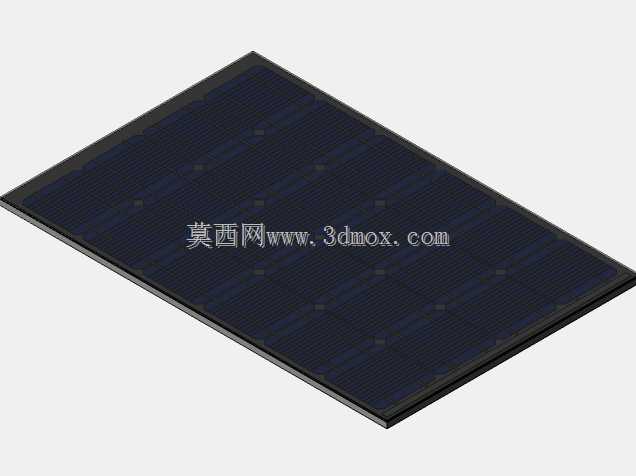

平板式光伏发电组件三维结构设计

　　在分布式光伏电站、户用并网发电系统、离网型太阳能供电场景、户外光伏照明配套、小型光伏储能设备集成等领域，平板式太阳能电池板是核心的光电转换载体，其结构设计的合理性直接影响发电效率、安装适配性与长期运行可靠性。这款平板式光伏组件的三维结构，完全围绕户外长期服役的工况需求展开设计，整体采用矩形薄板式构型，边框采用一体化包裹式结构，既能够对内部的晶硅电池片层形成刚性防护，避免运输、安装过程中边角磕碰造成电池片隐裂，也为现场安装提供了统一的固定基准面。从结构分层来看，模型还原了光伏板的典型层压结构逻辑：表层为高透光率的钢化防护层，中间是排布规整的电池片阵列层，背部为耐候性背板，各层之间通过封装胶膜实现紧密贴合，

　　边框与层压组件之间填充密封胶条，阻断水汽、粉尘侵入内部电路的路径，适配户外高温、高湿、强紫外线照射的复杂使用环境。设计过程中充分考虑了不同安装场景的边界适配需求，整体板面保持平整无凸起结构，背部预留的安装点位间距符合通用光伏支架的安装孔位标准，既可以匹配固定式倾角支架安装在屋面、地面电站场地上，也能够适配平单轴、斜单轴跟踪支架的安装接口，无需额外加工转接件即可完成装配。边框的截面结构做了针对性优化，外侧设置有导水棱边，降雨时板面的积水可以顺着棱边快速排出，避免长期积水形成的水垢遮挡电池片受光面，同时边框的边角位置做了圆弧过渡处理，减少安装过程中尖锐边角对施工人员的划伤风险。从功能特性上看，该结构的受光面保持完整的平面形态，

　　电池片阵列排布均匀无遮挡，能够最大化接收不同角度的入射太阳光，保证光电转换的有效受光面积；整体厚度控制在常规光伏组件的通用尺寸区间内，既保证了结构刚性，也控制了组件自身重量，降低安装过程中的搬运难度与支架的承重负载。在结构细节处理上，模型还原了接线端的预留位置，位于组件背部的边角区域，既不影响正面受光，也方便现场施工时线缆的插接与走线规划，避免线缆长期暴露在受光面加速老化。针对不同应用场景的适配性，该结构可以根据实际发电功率需求调整整体长宽尺寸，保持边框结构、层压结构、安装点位的设计逻辑不变，即可衍生出不同功率等级的同系列光伏组件，大幅降低衍生型号的设计迭代成本。对于户外离网供电场景，比如山区监控设备供电、牧区家庭供电、

　　野外作业临时供电等场景，该结构的平板式构型可以直接搭配便携支架快速部署，无需复杂的组装工序；对于建筑一体化光伏应用场景，该平整的板面结构可以直接嵌入屋面采光带、建筑幕墙预留安装位，与建筑外装结构形成统一的外观效果，不需要额外做装饰遮挡。在建模过程中，对各层结构的装配间隙做了符合实际生产工艺的还原，层压组件与边框的配合公差控制在合理区间，既保证装配时能够顺利嵌入，也避免间隙过大造成密封失效；电池片之间的汇流带走线完全隐藏在层压结构内部，外部看不到裸露的线路，既提升了整体外观的整洁度，也避免线路暴露在外造成的腐蚀、破损风险。边框的安装孔位采用长圆孔设计，能够抵消支架加工、安装过程中产生的位置误差，降低现场安装的对位难度，即使支架安装孔位存在小幅偏差，也能够通过长圆孔的调节余量完成固定，不需要现场重新打孔破坏边框的防腐层。整体结构没有多余的冗余设计，所有结构特征都服务于防护、安装、密封、导水等实际功能需求，没有为了外观效果添加无实际作用的装饰结构，完全符合工业级光伏组件的设计逻辑，能够直接用于光伏系统集成的方案展示、安装过程模拟、支架匹配性校验等工作场景，帮助结构设计人员在项目前期快速完成光伏组件部分的布局规划，提前校验安装空间、检修空间是否满足要求，避免现场施工时出现组件与周边结构干涉、安装点位不匹配等问题。
