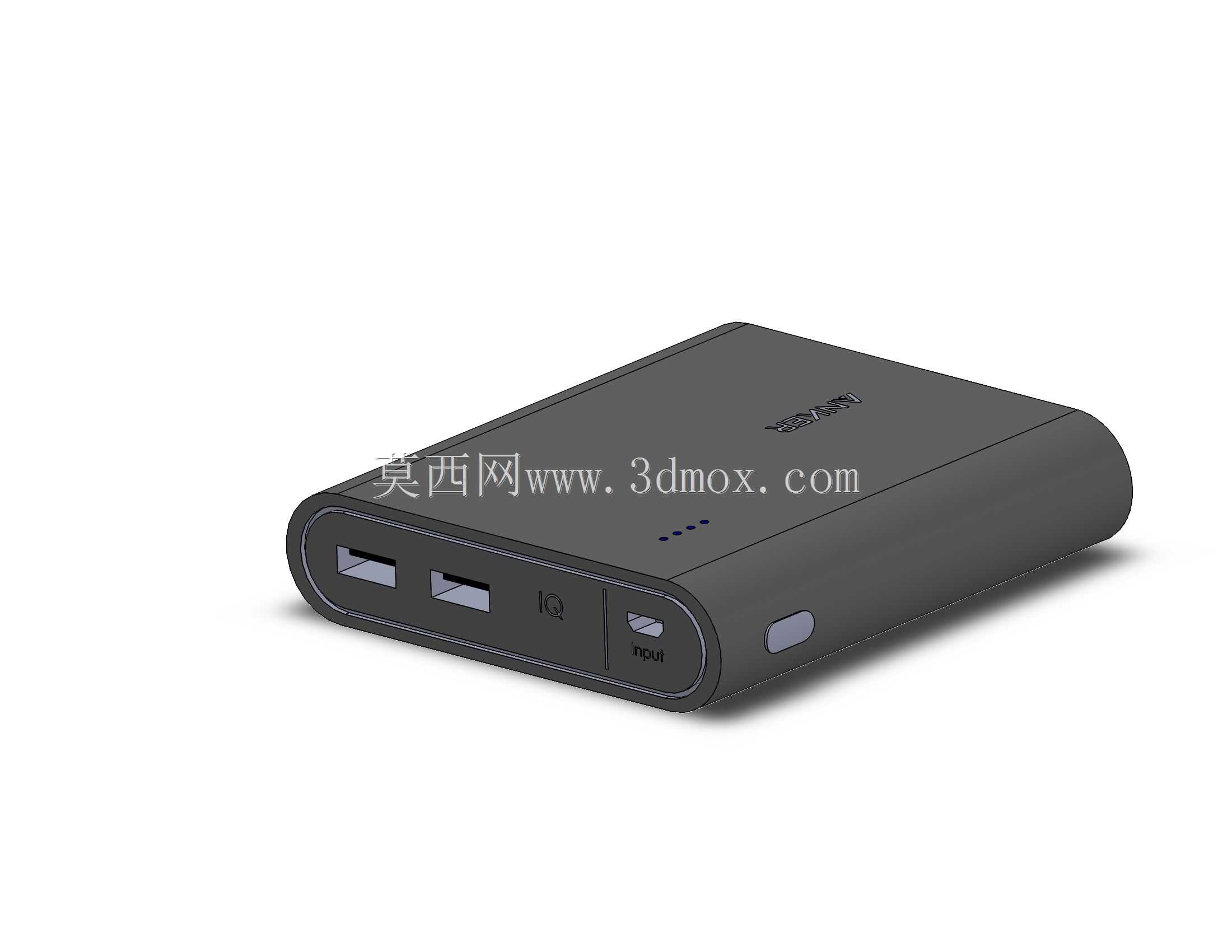

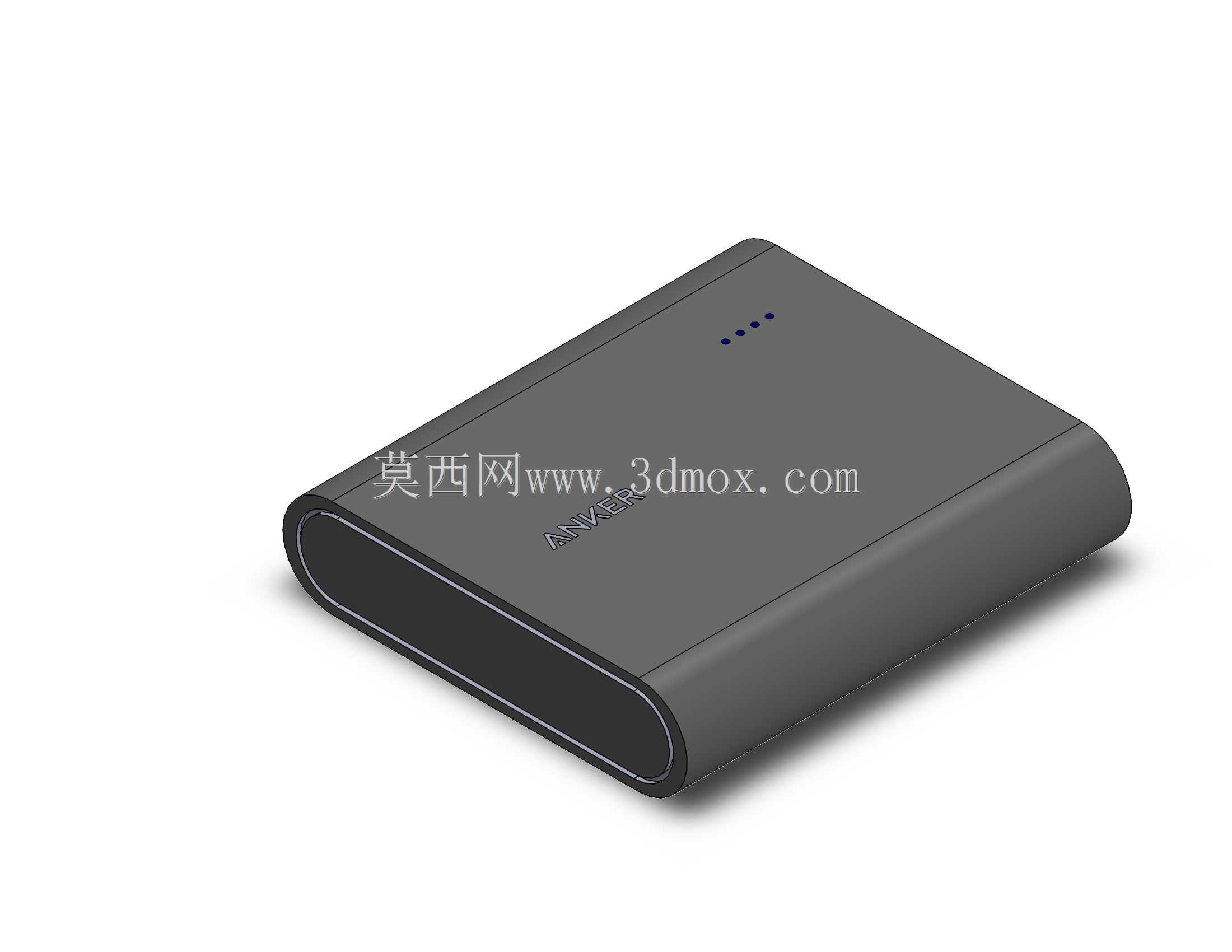

Anker13000毫安大容量移动电源结构设计

　　日常做消费电子结构建模时，这类大容量移动电源的结构参考价值很高，先从实际使用场景说起，户外作业临时补能、差旅途中多设备供电、应急场景下的电力储备，都是这类13000毫安时容量移动电源的核心应用场景，它需要同时兼顾握持携带的便携性、内部电芯排布的空间利用率、外壳结构的抗冲击能力，还有接口区域的防护设计。

　　从实际功能特性来看，这款移动电源的额定容量对应多设备充电需求，内部电芯采用分层排布的结构思路，外壳做了圆弧收边处理，不是生硬的直角盒体，握持时边缘不会硌手，放在背包里也不会剐蹭其他数码产品的表面。外壳的分模线设置在侧面靠下的位置，上下壳通过卡扣配合局部超声焊接固定，既保证装配后的接缝均匀度，也能提升日常使用中的抗摔性能，不小心从桌面高度跌落时，接缝位置不容易开裂。

　　设计思路上，首先要确定内部电芯的排布边界，13000毫安时的容量对应的多节电芯，需要在有限的盒体空间内做规整排列，预留出保护板的安装空间，还有输入输出接口的位置余量，避免电芯和电路板之间出现挤压干涉。外壳的壁厚控制在均匀的1.5mm左右，转角位置做了渐变加厚处理，既不会因为壁厚不均导致注塑成型时出现缩痕，也能在跌落时让应力顺着圆弧面分散，减少外壳碎裂的风险。顶部的电量指示灯区域做了半透明的遮光罩设计，指示灯的光线不会出现串光问题，用户在不同光线环境下都能清晰识别剩余电量，指示灯的开孔位置和内部PCB板的灯珠位置严格对齐，装配时不需要额外调整对位，能提升产线装配效率。

　　外形尺寸方面，整体的长宽厚比例经过反复调整，厚度控制在单手握持可以完全包覆的范围，长度不会超过普通成年人手掌的宽度，放在牛仔裤口袋或者小型挎包里都不会有明显的异物感。安装边界上，内部电芯和外壳内壁之间预留了0.3mm的缓冲泡棉安装空间，泡棉可以抵消日常携带时的震动，避免电芯因为长期晃动出现焊点脱开的问题；接口区域做了局部的凸台加强，USB接口插拔时的受力会传递到外壳的加强筋上，不会直接作用在PCB板上，多次插拔后也不会出现接口松动的情况。

　　另外，外壳表面做了细微的磨砂纹理处理，既不容易残留指纹和汗渍，日常手持时也能增加摩擦力，减少滑落的概率。侧面的品牌标识区域采用凹陷式的设计，标识通过模内注塑的方式和外壳融为一体，长期使用摩擦也不会出现标识脱落的问题。底部做了四个微小的凸点脚垫，放在光滑的桌面时不会轻易滑动，也能避免外壳底部和桌面直接摩擦产生划痕。内部的保护板安装位置设置了专门的定位柱，PCB板通过螺丝固定在定位柱上，和电芯之间通过绝缘麦拉片完全隔离，避免出现短路风险，电芯之间也通过绝缘胶纸做了分隔固定，整个内部结构没有多余的松散空间，晃动时不会出现零件碰撞的异响。

　　做这类消费电子的结构建模时，最需要注意的就是内外结构的尺寸链匹配，从电芯的实际尺寸出发，倒推外壳的内部空间，再确定外壳的外部轮廓，每一处的间隙、壁厚、加强筋的位置都要结合实际的加工工艺和使用场景来调整，不能只追求外观的简洁而忽略结构强度和装配可行性，比如圆弧收边的半径不能太小，否则注塑时容易出现填充不足的问题，卡扣的位置要均匀分布在壳体四周，保证上下壳扣合后受力均匀，不会出现局部翘起的情况。
