FDM3D打印床水平校准圆形方形测试件

　　在桌面级FDM熔融沉积成型3D打印的日常作业流程里，打印平台的水平度是决定首层成型质量、甚至整版打印成败的核心前置条件，尤其是未配备自动调平模块的老旧机型、入门级机型，每次更换耗材、调整平台高度、挪动设备位置后，都需要对床面水平度做系统性校验，这套圆形加方形的测试图案，就是针对这类无自动调平功能的FDM设备开发的床面水平校验工装。

　　从实际使用场景来看，不少一线3D打印作业人员在调试设备时，习惯靠A4纸抽拉的摩擦力来判断喷嘴与平台的间隙，但这种方式只能校验四个角点和中心点位的间隙，无法覆盖整个打印幅面的平面度误差——比如平台长期受热产生的中间凹陷、边缘翘曲，或者Y轴导轨平行度偏差带来的床面倾斜，单点测试根本无法捕捉到连续的高度差，而这套测试件采用同心圆加十字交叉线的圆形图案，配合方形测试图案，能够在打印首层的过程中，完整覆盖打印平台的核心有效打印区域，通过观察不同位置线条的挤出状态、线宽均匀度、附着牢固度，就能直观判断对应位置的喷嘴间隙是否符合要求。

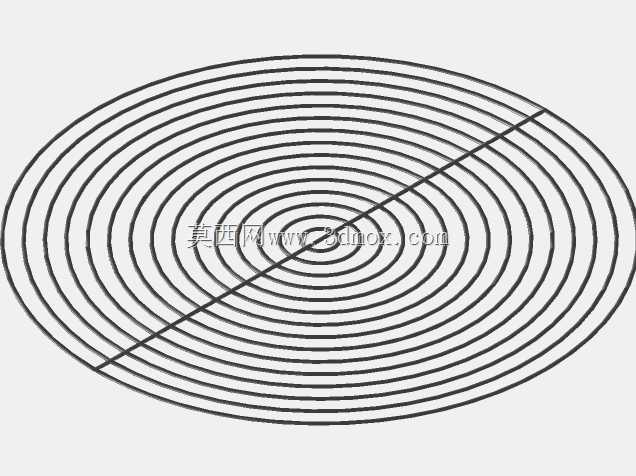

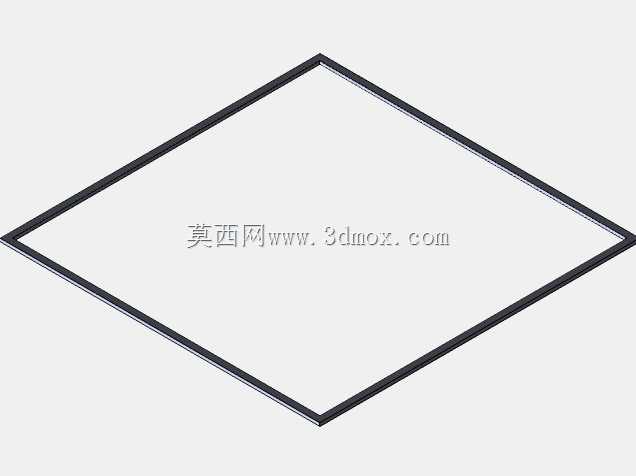

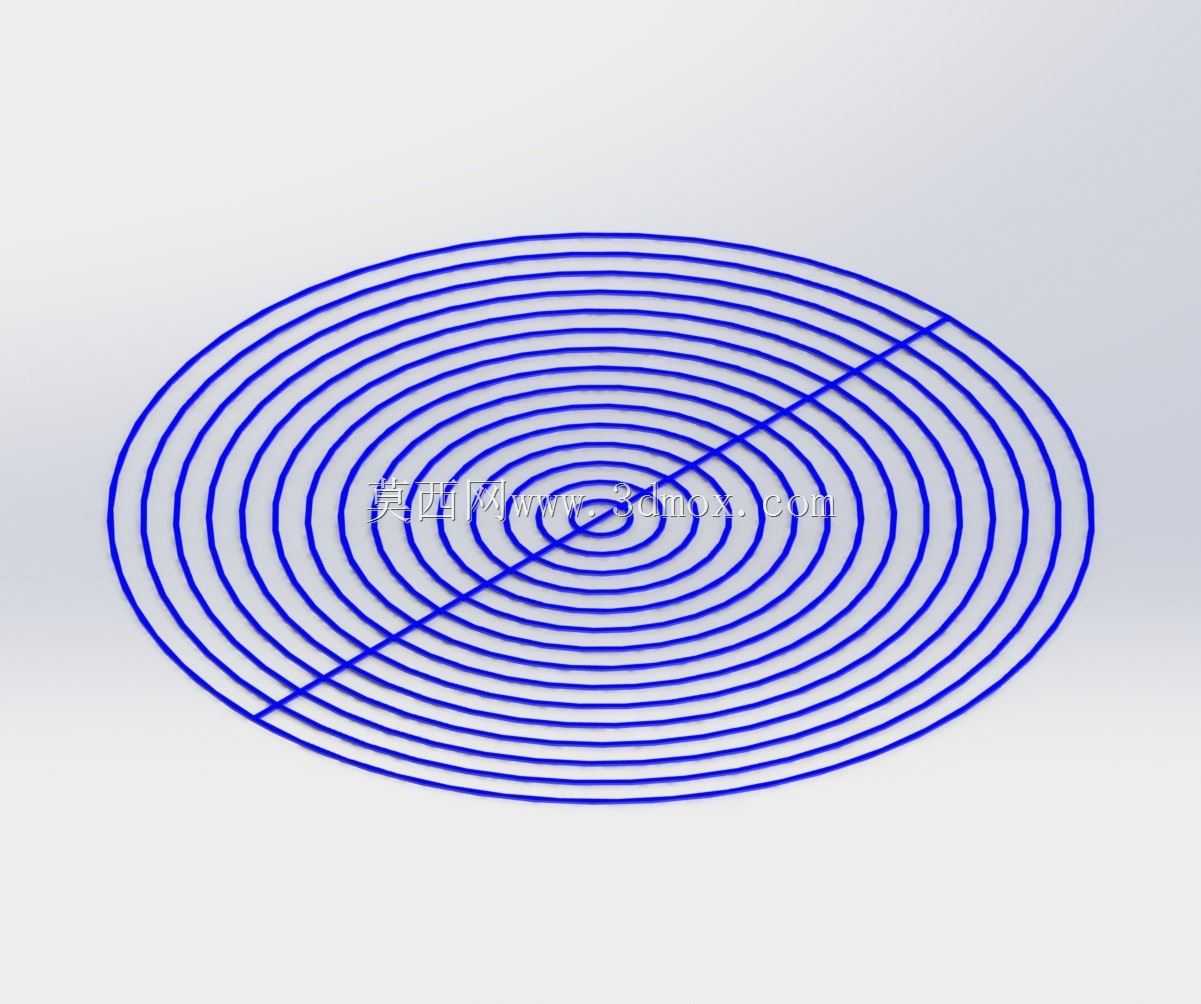

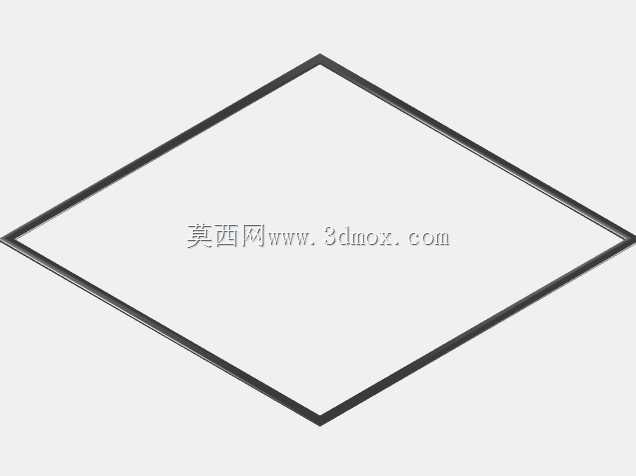

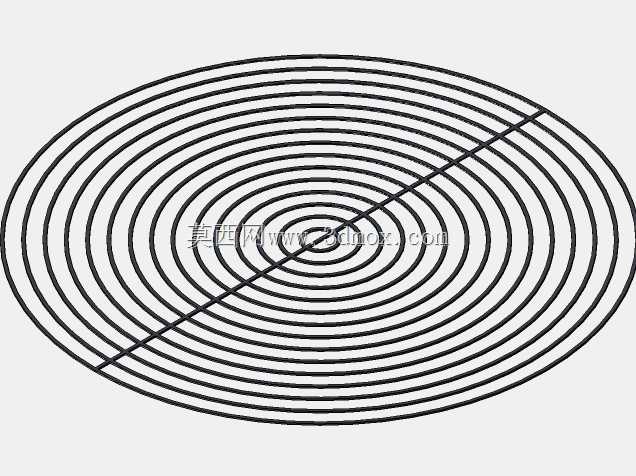

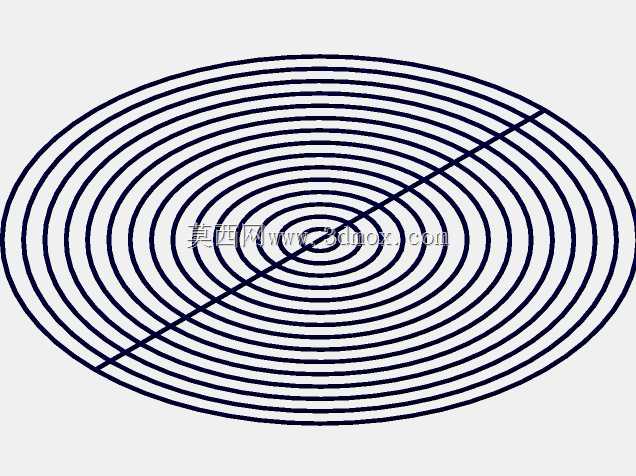

　　设计思路上，圆形测试件采用等距同心圆排布，相邻环线的间距设置为常用打印线宽的1.2倍，既不会因为线条过密导致挤出堆积，也不会因为间距过大漏掉局部的高度差，十字交叉线贯穿整个圆形区域，能够同时校验X、Y两个运动方向的挤出一致性，当某个方向的线条出现断料、过细或者堆料过高的情况，就能对应判断是对应轴的运动平稳性问题，还是平台对应位置的高度偏差。方形测试件则是针对平台边角区域的校验补充，因为多数FDM设备的平台边角是最容易出现高度偏差的位置，方形的四条边刚好对应有效打印区域的边界位置，能够快速识别边角处的间隙是否均匀。

　　从安装边界和使用尺寸来看，这套测试件的整体尺寸可以根据不同设备的打印幅面灵活缩放，常规适配200200mm、220220mm、300*300mm这几种主流桌面级FDM设备的打印平台尺寸，打印时不需要额外添加支撑，不需要设置过高的打印温度，采用日常打印PLA、ABS耗材的常规首层参数即可，整个测试打印过程耗时控制在10分钟以内，不会占用过多的设备调试时间。

　　实际使用过程中，作业人员可以在完成初步的手动调平后，直接打印这套测试件，待首层打印完成后，观察各个区域的线条状态：如果某一区域的线条过细甚至无法附着在平台上，说明该位置喷嘴与平台间隙过大，需要对应调近该位置的平台高度；如果某一区域的线条挤出过宽、甚至出现喷嘴刮蹭平台的情况，说明间隙过小，需要对应调高该位置的平台高度。反复调整后直到整个测试图案的线条宽度均匀、附着牢固，就说明平台水平度已经达到打印要求，能够有效避免后续打印过程中出现首层翘边、模型脱落、层厚不均导致的打印失败问题。

　　不同于复杂的三维测试模型，这套平面测试图案不需要打印多层结构，仅靠首层的成型状态就能完成校验，对于批量打印作业前的设备快速点检、新手操作人员的调平操作训练，都有很高的实用价值，能够大幅降低因为平台水平问题导致的耗材浪费和时间损耗，尤其适合教学场景、小型加工工坊、个人创客空间这类频繁使用入门级FDM设备的场景使用。在长期的设备维护过程中，定期打印这套测试件，还能及时发现平台因为长期受热产生的形变、导轨磨损带来的运动偏差，提前做设备维护，避免批量打印时出现批量报废的问题。
