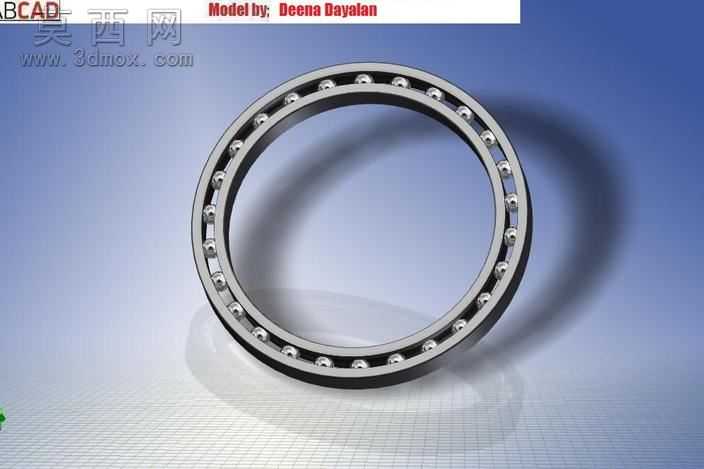

高精度深沟球轴承三维结构设计模型

本模型为标准深沟球轴承三维建模作品，建模过程严格遵循滚动轴承的通用结构设计规范，完整还原了深沟球轴承的全部核心组成部件。建模初期先梳理深沟球轴承的结构逻辑，明确该类轴承由内圈、外圈、滚动钢球、保持架四个核心部分构成，首先绘制内圈与外圈的截面轮廓草图，以轴承中心轴线为旋转轴，通过旋转凸台特征生成内外圈的基础实体，再根据钢球的公称直径、节圆直径参数，在内外圈对应的滚道位置切除出匹配曲率的滚道曲面，保证滚道与钢球的接触弧度完全契合，还原真实轴承的接触配合关系。随后创建单个滚动钢球的球体模型，依据钢球的数量与均匀排布要求，通过圆周阵列特征将钢球均匀排布在内外圈的滚道之间，确保每颗钢球的球心都处于轴承的节圆直径圆周上，相邻钢球的间距保持一致。之后完成保持架的建模，根据钢球的排布位置设计兜孔结构，保证兜孔可以完整包覆钢球的部分球面，既能够分隔相邻钢球避免直接接触摩擦，又不会限制钢球在滚道内的自由滚动，保持架的结构采用常规浪形保持架的形态，边缘做圆角过渡处理，还原真实五金配件的工艺细节。材质设置上，内外圈与钢球均赋予高碳铬轴承钢材质，调整材质参数呈现出轴承钢特有的银灰色金属质感，添加细微的磨砂纹理模拟轴承加工后的表面粗糙度，保持架则根据常用工艺赋予冷轧钢板冲压后的材质效果，区分不同部件的材质差异。渲染阶段采用柔和的影棚布光，主光源从斜上方照射突出轴承的环形轮廓与滚道的曲面弧度，辅助光源补光消除暗部死黑，添加柔和的地面阴影增强模型的立体感，背景采用渐变蓝色调突出金属零件的质感，同时在轴承下方添加微弱的反射效果，提升渲染图的真实感。整个模型的结构尺寸符合深沟球轴承的通用比例，各部件之间的配合间隙还原真实装配关系，可用于机械结构教学、传动系统装配演示、五金配件展示等场景，完整展现了深沟球轴承作为通用旋转支撑部件的结构特点，建模过程中对滚道曲率、钢球排布、保持架兜孔位置的细节处理，保证了模型的结构合理性与还原度。
