三爪轴承拆卸拉马工具结构设计

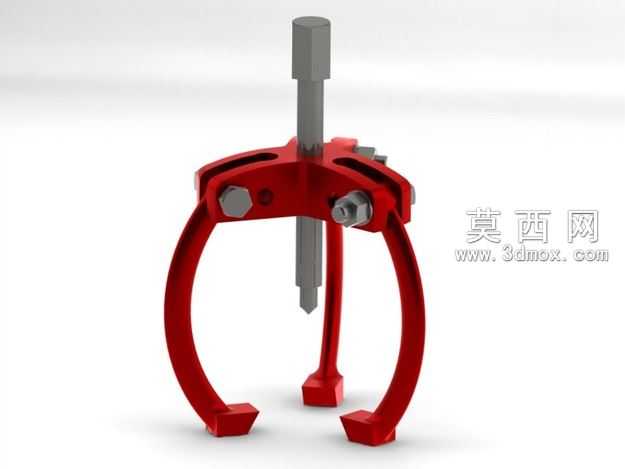

本模型为三爪式轴承拆卸拉马，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械维修工具的实际尺寸比例与装配逻辑，确保各部件的运动干涉校验完全符合实际使用工况。模型主体分为中央驱动螺杆、三爪铰接支架、弧形拉爪、锁紧螺母四个核心部分，建模时先完成中央螺杆的特征绘制，通过螺旋扫描生成传动螺纹结构，螺杆顶端设计为六角施力端头，底端做圆弧过渡处理避免顶伤工件轴端。三爪铰接支架采用对称式结构设计，通过拉伸、切除特征完成支架基体造型，预留三个均匀分布的铰接轴孔，每个轴孔与拉爪上端的铰接端做同轴配合，确保拉爪可沿铰接轴灵活转动以适配不同直径的拆卸工件。弧形拉爪采用弯臂式结构设计，建模时通过样条曲线拟合拉爪的受力弧度，爪端做直角勾头结构，保证勾住轴承内圈或工件边沿时受力均匀不滑脱，拉爪表面做圆角过渡处理避免应力集中。锁紧螺母与铰接轴配合，建模时生成标准六角螺母特征，用于锁定拉爪的张开角度，适配不同尺寸的拆卸需求。材质渲染方面，中央螺杆与锁紧螺母采用发黑处理的合金钢材质表现，赋予金属磨砂质感与低反光金属材质；三爪支架采用军绿色喷塑五金材质，添加细微的颗粒质感模拟实际工件的表面涂层；弧形拉爪采用棕褐色锻钢材质，添加轻微的使用磨损纹理提升真实感；整体装配完成后添加同轴度、转动自由度的配合约束，模拟实际使用时旋转顶端螺杆带动支架纵向移动、拉爪同步收拢勾住工件的运动过程。设计思路围绕手动维修场景的实用性展开，三爪均匀分布的结构保证拆卸时受力同轴，避免轴承或工件偏载损坏，弯臂拉爪的弧度设计兼顾了小空间操作的便利性与大拉力下的结构强度，整体结构无冗余部件，符合手动拆卸工具轻量化、高强度的设计要求，可用于机械维修教学、工装设计参考等场景。
