双工位组合式钢结构焊接机架框架

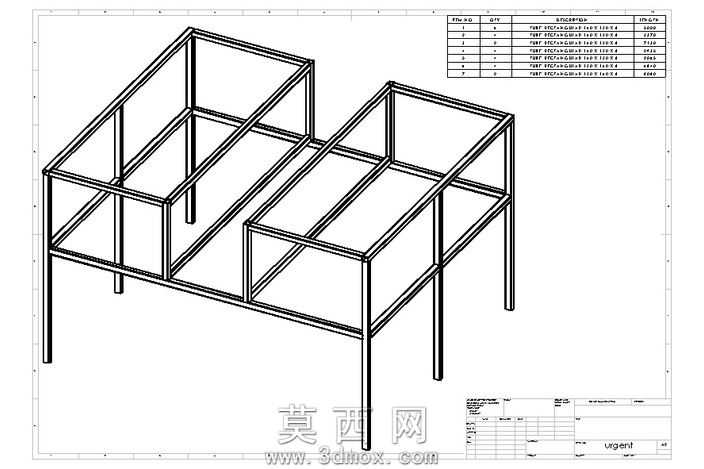

本作品为采用三维建模软件完成的双工位组合式钢结构焊接机架框架设计，建模过程严格遵循金属结构件的设计规范，以方管型材作为基础建模单元，通过草图绘制、焊件轮廓调用、结构构件生成的流程完成整体框架搭建。建模阶段首先确定整体布局的基准面，绘制出框架的外轮廓与内部分隔的二维草图，明确各段型材的走向与连接节点位置，随后调用标准方管焊件轮廓，按照草图路径生成每一根结构杆件，对杆件交接的位置进行精准的剪裁延伸处理，确保相邻杆件的端面完全贴合，不存在错位或间隙，还原真实焊接加工的拼接状态。模型整体采用左右两个独立工位的组合式布局，每个工位均设置上下两层的承载平面框架，底部延伸出四根支撑腿作为整体结构的落地支撑，两个工位的框架在相邻位置通过共用杆件实现结构连为一体，既保证了各自工位的独立使用空间，又通过连体结构提升了整体框架的结构刚度，减少单独框架的晃动变形风险。材质设定上为所有结构杆件赋予普通碳素结构钢的材质属性，还原金属构件的哑光金属质感，同时在建模过程中配套生成了对应的焊件切割清单表格，清晰标注每一段型材的规格、长度、数量参数，匹配实际生产中的下料加工需求。设计思路围绕工业场景中常用的设备承载机架需求展开，摒弃多余的装饰性结构，完全以功能性为核心，框架的杆件排布充分考虑受力传递路径，上层承载的荷载可通过竖向杆件直接传递至底部支撑腿，横向与斜向的杆件排布形成稳定的矩形格构，有效抵抗水平方向的扭力与竖向荷载带来的弯矩，整体结构简洁规整，所有连接节点均采用焊接连接的形式，符合钢结构件的常规加工工艺，既能够作为生产车间内的设备安装底座使用，也可作为工位操作台的基础支撑框架，模型细节完整，可直接用于结构校验、加工出图参考以及装配模拟使用。
