  在桌面级小型自动化作业、教学实验平台以及创客项目开发场景中,这类适配AX-12舵机的平行夹爪是非常常见的末端执行部件,它不需要复杂的加工条件,依托FDM3D打印工艺即可完成所有结构件的制作,能大幅降低小批量试制、个人项目搭建的硬件成本。从实际使用场景来看,这类夹爪常被搭载在小型多轴机械臂末端,完成轻量物料的搬运、分拣、定位夹持动作,也可作为小型工装夹具的动力夹持单元,用于固定PCB板、小型塑料壳体、3D打印毛坯等低载荷工件,在教学场景中还能作为机械结构设计、舵机控制编程的实操载体,帮助学习者理解连杆传动、舵机扭矩匹配、夹持力控制的相关工程逻辑。

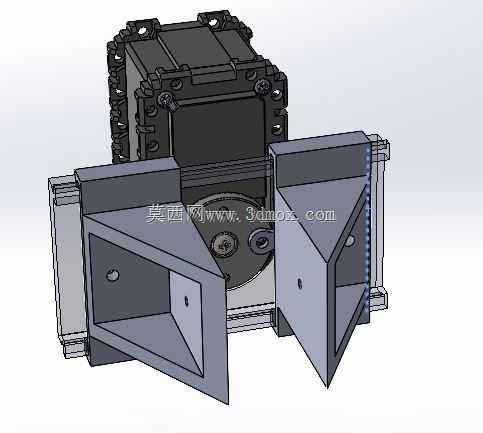

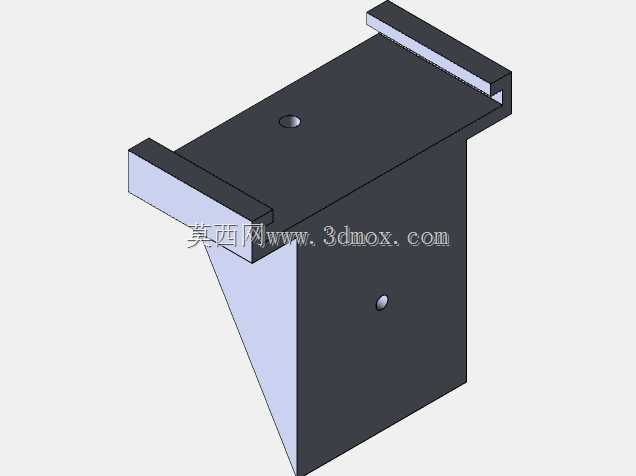

  从功能特性上看,这款夹爪采用平行开合的夹持逻辑,相较于摆式夹爪,它的夹持中心不会随开合行程变化产生偏移,在搬运规则形状工件时不需要额外做坐标补偿,能降低上位机的运动控制复杂度。夹爪的动力直接由AX-12舵机输出,舵机本身集成了位置反馈、扭矩输出控制功能,不需要额外加装位置传感器就能实现开合角度的精准控制,用户可以根据被夹持工件的材质软硬,调整舵机输出扭矩上限,避免夹伤软质工件或者因为夹持力不足导致工件脱落。夹爪的指面做了平面加三角加强筋的结构设计,平面指面可以和工件表面形成更大的接触面积,分散夹持应力,背面的三角加强筋则是在不增加整体壁厚的前提下提升指部的结构刚性,避免3D打印件因为壁厚不足在大扭矩夹持时出现指部外张变形的问题。

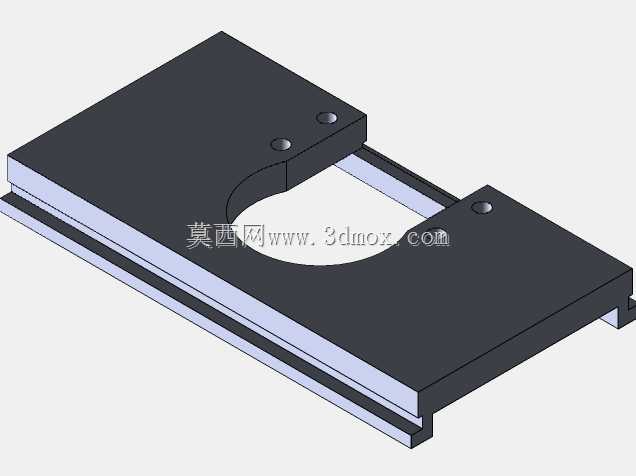

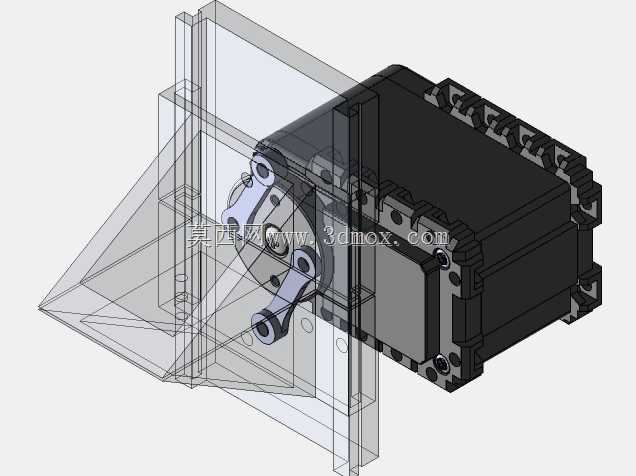

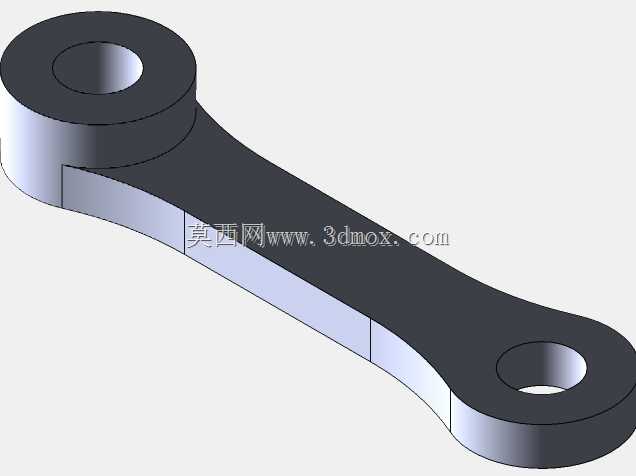

  设计思路上,这款夹爪完全围绕3D打印工艺的特性做了适配,所有结构件都没有设计需要支撑的悬空倒扣结构,打印时不需要额外添加可溶性支撑或者易拆除支撑,打印完成后只需要去除少量打印毛边就能完成装配,不需要二次机加工。舵机的安装腔直接集成在夹爪的主体基座上,安装位预留了和AX-12舵机标准安装孔位完全匹配的螺丝柱,装配时只需要将舵机嵌入腔体,用自攻螺丝就能完成固定,不需要额外设计转接法兰。传动部分采用舵机盘直连驱动滑块的结构,省略了额外的齿轮减速组,既减少了装配零件数量,也降低了传动间隙带来的夹持位置误差,夹爪的两个滑动指部通过基座上的导槽做直线导向,导槽和指部的配合间隙预留了0.2mm的打印公差补偿量,即便是普通精度的桌面级FDM打印机,也能打印出滑动顺畅不卡滞的配合结构。

  从安装边界和尺寸适配来看,夹爪的基座背部预留了和标准舵机安装尺寸一致的安装孔位,可以直接固定在标准舵机支架、机械臂末端法兰上,不需要额外做转接件。整体开合行程适配直径20mm到60mm的规则工件,整体结构的外轮廓尺寸控制在100mm80mm60mm范围内,重量控制在150g以内(PLA材质打印),不会给搭载它的小型机械臂带来过大的负载负担。夹持力方面,在AX-12舵机额定扭矩输出下,单指的正压力可以达到15N左右,能够稳定夹持重量在500g以内的工件,完全覆盖桌面级小型作业场景的负载需求。需要注意的是,因为结构件采用3D打印工艺制作,长期大负载夹持时需要关注导槽位置的磨损情况,如果用于高频作业场景,可以在导槽内壁粘贴特氟龙胶带降低摩擦系数,延长结构件的使用寿命。另外夹爪的指部预留了拓展螺丝孔,用户可以根据自己的实际夹持需求,更换定制的仿形指垫,比如夹持圆柱工件时可以更换V型指面,夹持软质工件时可以粘贴硅胶垫增加摩擦力,拓展性能够覆盖绝大多数小型夹持场景的使用需求。
