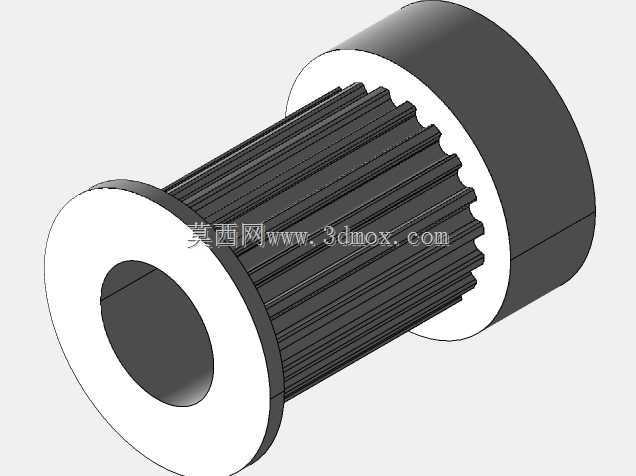

GT2型20齿15mm带宽同步传动滑轮

项目分类:通用机械零部件 发布时间:2024-05-24 ID:752827
  • GT2型20齿15mm带宽同步传动滑轮

  在桌面级3D打印机、小型自动化输送模组、桌面数控雕刻机这类对传动精度有较高要求的轻载传动场景中,同步带轮的选型与安装直接决定了整套运动机构的定位精度与运行平稳性,这款适配15mm宽度GT2同步带的20齿带轮,正是针对这类中小负载精密传动场景设计的核心传动零件。从实际设备装配的角度看,这类带轮通常直接安装在步进电机输出轴或者从动辊轴端,通过带齿与同步带齿槽的精准啮合,实现无滑差的同步动力传递,相比平带传动能保证严格的传动比,相比齿轮传动又能吸收一定的安装同轴度误差,降低轴系加工的精度要求,同时具备传动噪音低、无需额外润滑的优势,非常适合洁净度要求较高、维护频次低的桌面级设备使用。

  设计层面上,这款带轮采用了挡边与带齿本体一体化的结构形式,两侧的凸缘挡边高度略高于带齿顶面,能在同步带运行过程中限制皮带的轴向窜动,避免设备高速往复运动时皮带出现跑偏、掉带的故障,很多新手设计传动结构时容易忽略挡边的尺寸设计,要么挡边高度不足导致皮带容易脱出,要么挡边过高增加不必要的转动惯量,这款带轮的挡边高度经过实际装配验证,刚好能覆盖15mm宽GT2皮带的侧边位置,既保证防跑偏的效果,又不会额外增加过多的转动重量。带齿部分严格遵循GT2同步带的齿形标准,齿距为2mm,齿形轮廓采用圆弧过渡设计,啮合过程中齿面与带齿的接触面积更大,应力分布更均匀,不会出现梯形齿常见的应力集中导致皮带齿根开裂的问题,能有效延长同步带的使用寿命。

  安装边界方面,这款带轮的内孔为光孔设计,侧面预留了紧定螺丝安装位,安装时可以直接将带轮套在对应直径的电机轴上,通过侧面的紧定螺丝顶紧电机轴的平面位实现周向固定,这种固定方式装配简单,不需要额外加工键槽,非常适合小扭矩输出的步进电机轴连接,装配时只需要保证带轮的端面与电机轴的垂直度,就能避免皮带运行时出现偏磨的问题。带轮的总长度适配15mm宽度的同步带,安装时需要注意带轮的轴向定位,保证两个配对带轮的带齿中心面处于同一平面,平面度误差控制在0.5mm以内,就能避免皮带运行时出现侧边磨损、传动阻力增大的问题。从实际使用场景来看,20齿的GT2带轮在搭配常用的42步进电机使用时,在3D打印机的X/Y轴传动中,配合200步/圈的步进电机与16细分驱动,能实现0.01mm的理论脉冲当量,完全满足桌面级FDM3D打印机的打印精度要求,在小型皮带输送机、桌面点胶机的直线轴传动中,也能保证运动过程中的速度平稳性,不会出现低速爬行的问题。

  建模过程中,这类带轮的齿形绘制需要严格匹配GT2带的齿形参数,齿顶圆、齿根圆的尺寸公差需要控制在合理范围内,齿顶间隙过大容易出现传动背隙,影响传动精度,间隙过小则会导致啮合过紧,增加传动阻力与皮带磨损,这款带轮的齿形参数经过实际打印装配验证,与市售常规15mm宽GT2同步带的啮合间隙处于合理区间,既保证无明显传动背隙,又不会出现装配后转动卡滞的问题。带轮的主体结构采用等壁厚设计,在保证结构强度的前提下尽可能减轻自身重量,降低转动惯量,对于频繁正反转的传动场景来说,更低的转动惯量能减少电机的加减速负载,提升动态响应性能,避免电机出现失步的问题。两侧挡边的外缘做了微小的倒角处理,装配时不会刮伤同步带的侧边,也能避免安装过程中尖锐边缘划伤操作人员。紧定螺丝孔的位置设计在带轮的轮毂位置,不会穿透带齿部分,保证带齿部分的结构完整性,不会因为螺丝孔的存在导致齿形变形,影响啮合精度。在实际设备维护中,这类带轮不需要额外的润滑维护,只需要定期清理齿槽内积攒的粉尘碎屑,就能保证长期稳定运行,相比齿轮传动的维护成本更低,非常适合民用级、桌面级的轻型自动化设备使用。
