商用车悬架用多片式钢板弹簧结构设计

　　在商用车、非道路工程车辆的底盘悬架系统中，钢板弹簧是承担载荷传递、路面冲击缓冲、车轮运动导向的核心弹性部件，区别于螺旋弹簧、空气弹簧等弹性元件，多片式钢板弹簧依靠不同长度的合金弹簧钢片叠合组装，既可以通过片间摩擦提供足够的结构阻尼，抑制悬架往复弹跳，又能在大载荷工况下保持稳定的刚度特性，长期应用在轻卡、重卡、皮卡、低速农用车辆以及部分重载工业搬运车辆的非独立悬架结构中。

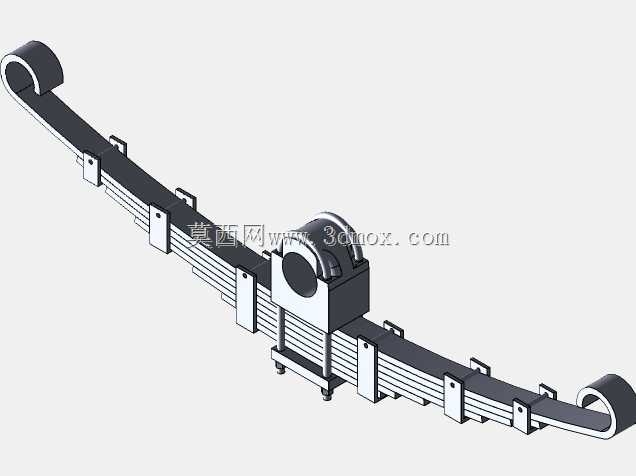

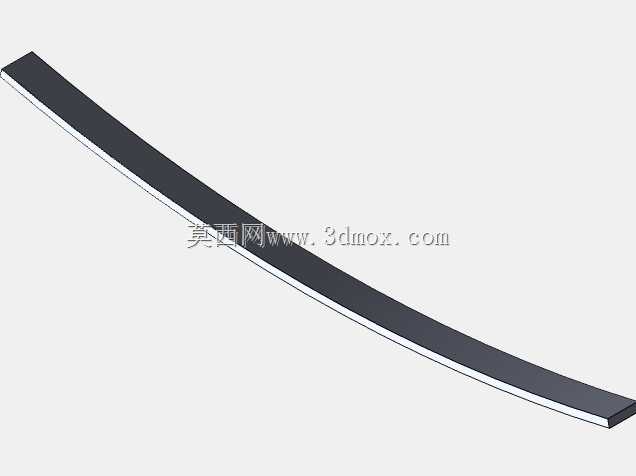

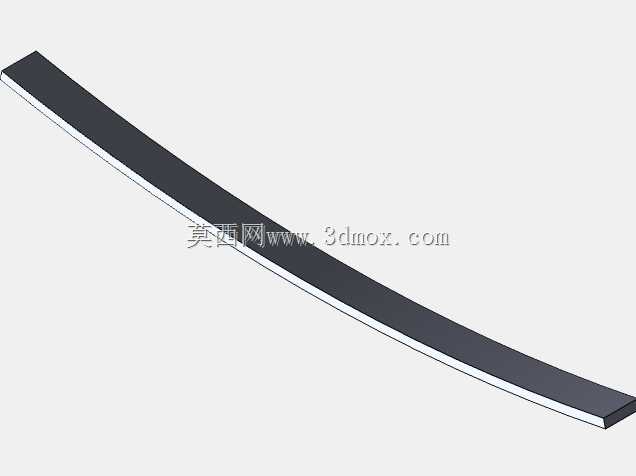

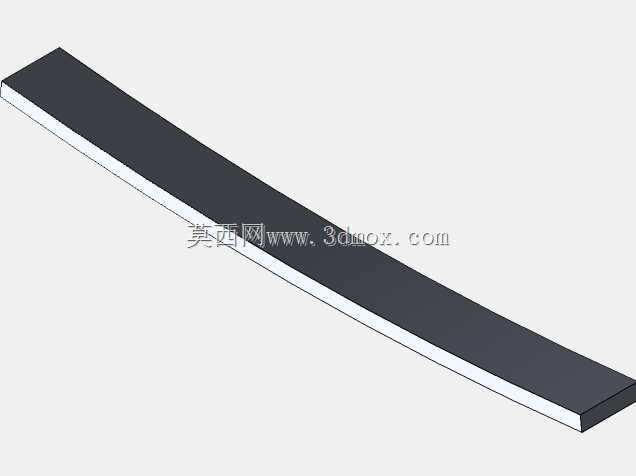

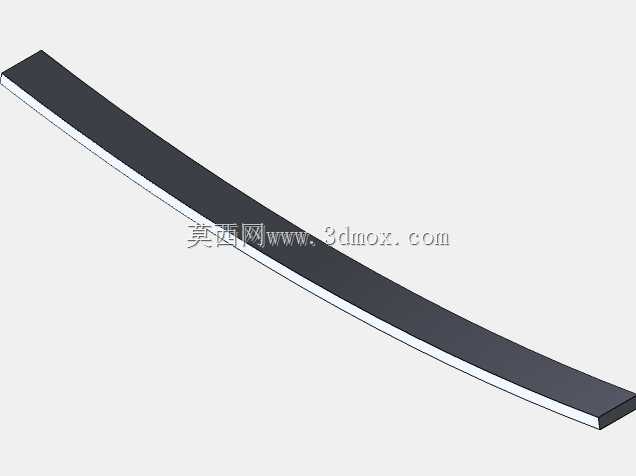

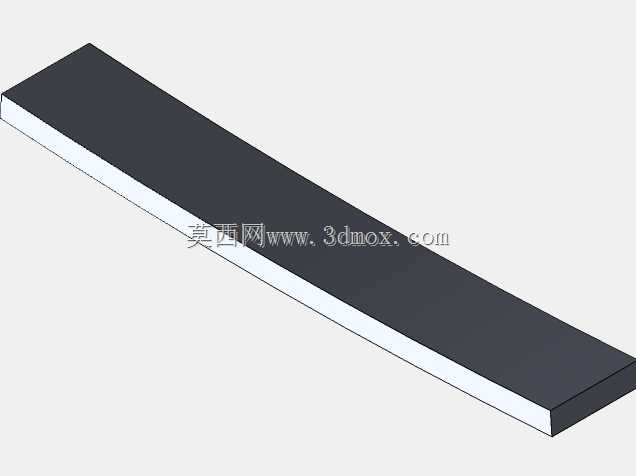

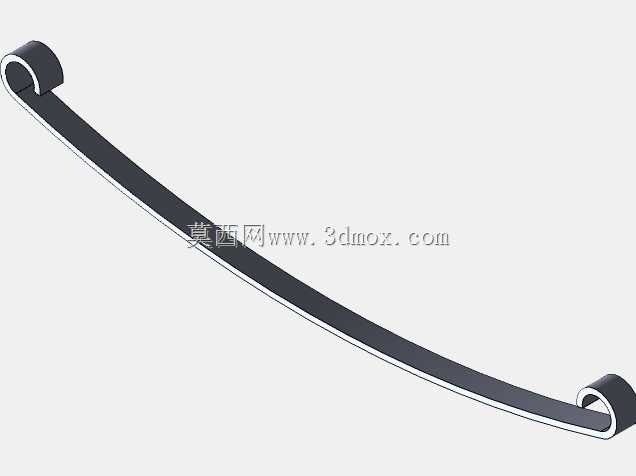

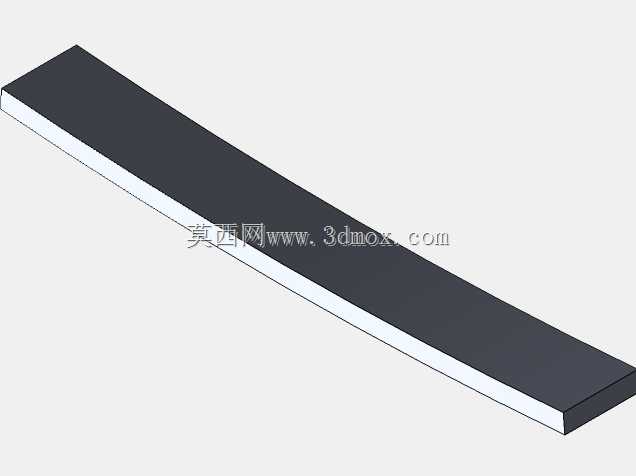

　　这套多片式钢板弹簧的结构设计，完全围绕实际装车的载荷边界与安装匹配要求展开：整体采用不等长叠片结构，最上方的主片长度最长，两端卷制为圆环形吊耳结构，分别对接车架前端的固定销座与后端的活动吊耳，保证弹簧在受力变形时可以自由伸缩，避免结构卡滞；主片下方依次叠放长度逐次递减的辅助弹簧片，每片弹簧片都经过曲率匹配设计，自由状态下各片存在初始预紧应力，让总成在空载状态下也能保持各片紧密贴合，避免片间窜动产生异响。

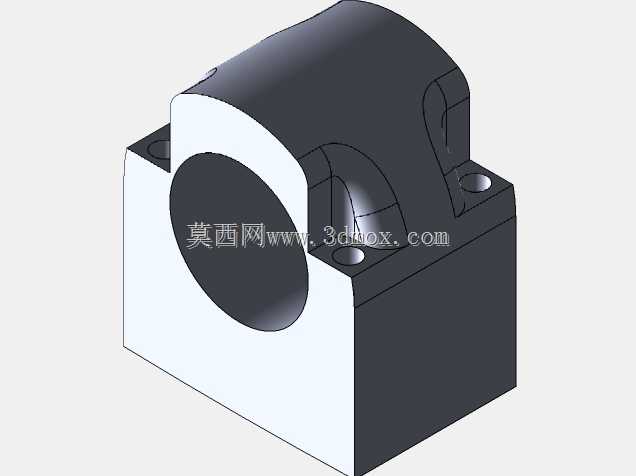

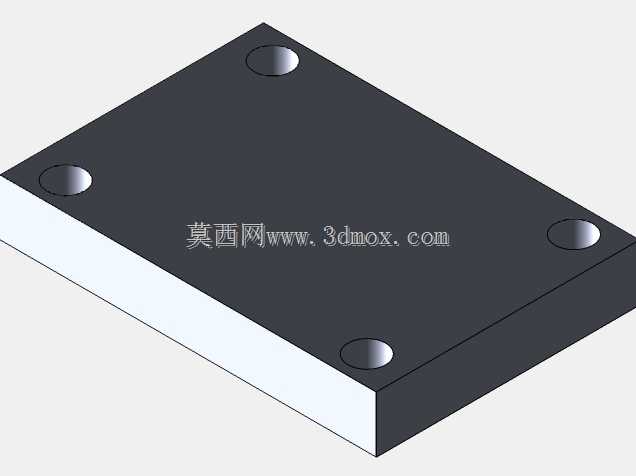

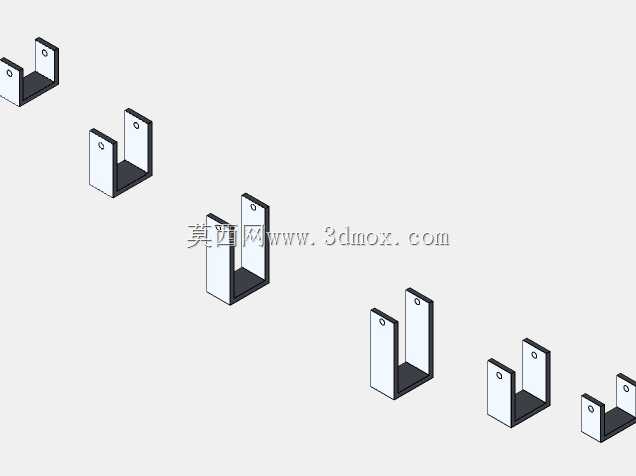

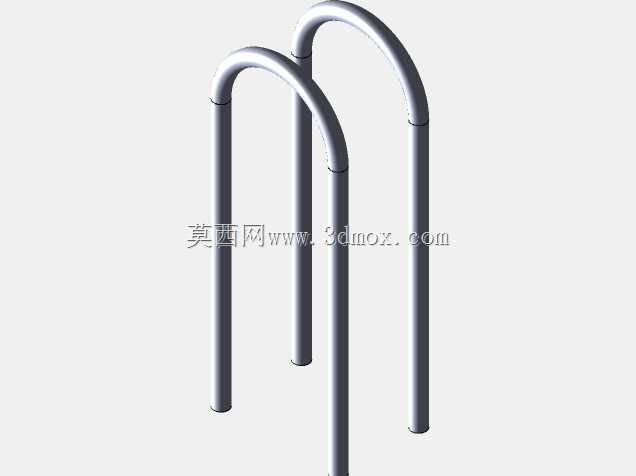

　　从功能特性来看，该板簧总成在中部设置了一体式中心定位抱箍与U型螺栓安装座，这个位置是板簧与车桥刚性连接的核心区域，设计时特意加厚了中心段的叠片接触面积，保证车桥传递的垂直载荷、制动力矩、侧向力都能均匀分散到每一片弹簧钢片上，避免局部应力集中导致的片体断裂；沿板簧长度方向均匀分布的多个金属卡扣，作用是约束各弹簧片的横向位移，当车辆经过颠簸路面板簧发生大曲率弯曲变形时，各片不会出现横向错位，保证力传递路径的一致性。

　　设计过程中需要重点考量几个核心工程边界：首先是两端卷耳的内径尺寸，需要匹配对应车型的悬架销直径，同时卷耳处要预留润滑脂加注的空间，保证长期运行时销与卷耳衬套的磨损量控制在合理范围；其次是总成的伸直长度与弧高参数，需要匹配对应车型的悬架行程，满载状态下板簧被压平的行程不能超过材料的许用变形量，避免弹簧片产生塑性变形；再者是各片的厚度搭配，通常主片厚度略大于副片，保证主片在承担吊耳连接载荷的同时，整体刚度曲线呈现渐进特性——小载荷时只有主片和少数长副片参与变形，保证空载行驶的平顺性，大载荷时所有叠片共同受力，提供足够的支撑刚度，避免重载下车身过度下沉。

　　在实际装车场景中，这类钢板弹簧不需要额外搭配复杂的导向机构，自身就可以承担车轮与车架之间的纵向、侧向力传递，相比独立悬架的弹性元件结构更简单，维护成本更低，对恶劣工况的适应能力更强；片间的干摩擦阻尼可以快速衰减路面带来的振动，减少减震器的工作负荷，在矿区、工地等非铺装路面行驶的车辆上，这种结构的可靠性远高于其他类型的弹性元件。建模过程中需要精准还原每一片弹簧片的曲率变化、卡扣的安装位置、中心抱箍的结构尺寸，以及两端卷耳的同轴度公差，因为这些参数直接决定了板簧总成的装配可行性与实际刚度特性，任何尺寸偏差都会导致装车后出现悬架异响、偏磨甚至断裂的问题。另外在安装边界的设计上，中心U型螺栓的安装孔位间距需要完全匹配对应车桥的板簧安装座尺寸，两端吊耳的中心距在自由状态、满载状态下的变化量，需要提前通过运动学校核，避免板簧变形时与车架、车桥的周边部件产生运动干涉。
