CA6140机床用多片式钢板弹簧结构设计

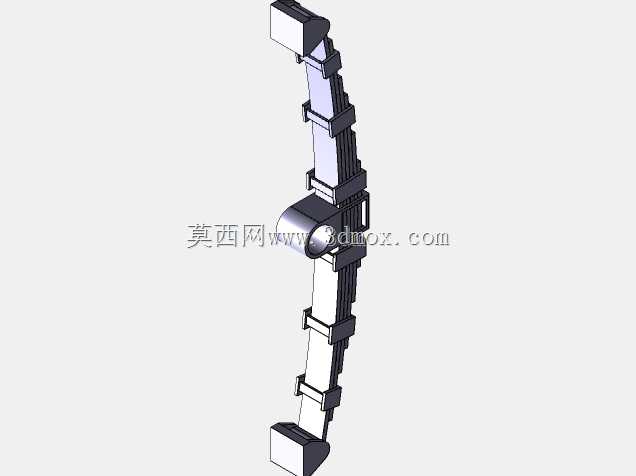

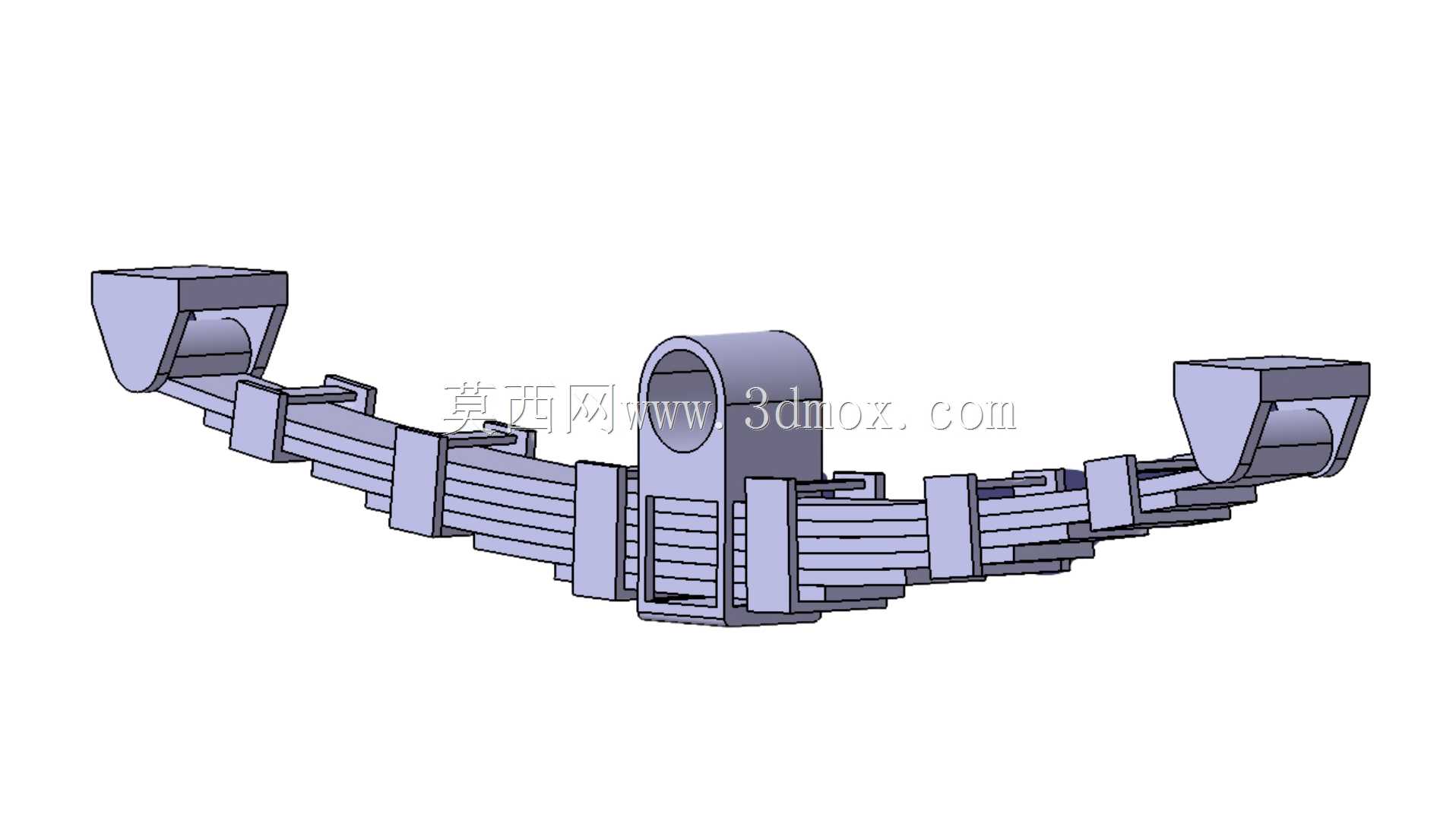

　　这款板簧结构的建模工作，最初是针对CA6140车床进给系统减震改造项目开展的，在普通卧式车床的溜板箱传动、挂轮架缓冲场景中，这类叠片式弹性元件能有效吸收齿轮啮合产生的高频振动，避免切削过程中振纹传递到工件加工表面。建模时没有采用简化的等效弹簧模拟，而是逐片还原了每片钢板的曲率渐变特征，最外侧的主片两端做了卷耳结构，用来匹配安装位的圆柱销连接，中间的中心螺栓孔位严格对齐各叠片的定位基准，保证装配后各片板簧的受力传递路径和实际工况一致。从安装边界来看，主片卷耳的中心距按照CA6140机床对应安装位的实测尺寸设定，叠片组装后的总厚度匹配原有减震元件的安装空间，不需要额外改造机床的安装基座就能直接替换原有缓冲件。功能特性上，

　　多片叠合的结构在承受垂向载荷时，各片之间的微小滑动能产生阻尼效果，相比单片弹簧能在有限的变形行程内吸收更多冲击能量，在机床启停、切削负载突变的场景下，能快速衰减传动链路的振动，避免齿轮、丝杠等传动件因为瞬时冲击出现过早磨损。设计过程中特意调整了各片板簧的长度梯度，从主片到最内侧的短片，长度依次递减且曲率逐片微调，保证空载状态下各片之间存在均匀的预紧力，不会出现局部叠片脱开的情况，同时在U型螺栓的固定位做了加厚的限位凸台结构，避免长期受载后板簧出现横向窜动。实际应用中这类板簧结构除了机床减震场景，也能适配小型工程机械的悬架缓冲、输送线的张紧缓冲等场景，建模时保留了所有结构的倒角、安装孔位细节，

　　结构工程师可以直接提取各片板簧的轮廓用于工程图出图，也可以导入有限元分析软件，给不同片层赋予对应的弹簧钢材料参数，开展不同载荷下的应力、变形量仿真验证，校核板簧的疲劳寿命是否满足工况要求。整个模型的装配关系完全按照实际装配逻辑搭建，各叠片之间保留了真实的接触间隙，没有做布尔合并处理，方便使用者根据实际需求调整片数、单片厚度或者曲率参数，快速衍生出适配不同载荷等级的板簧方案。
