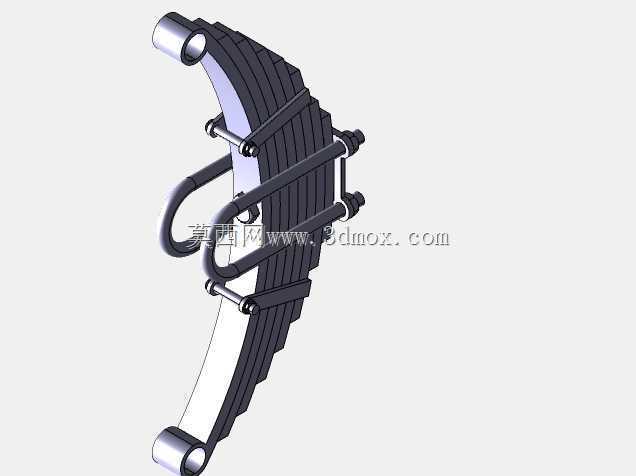

商用车悬架用多片式钢板弹簧总成结构

　　在商用车底盘悬架系统中，钢板弹簧是承担承重、缓冲、导向多重功能的核心弹性部件，这套多片叠合式板簧结构，主要适配轻中型载货汽车、客运中巴以及非道路工程作业车辆的非独立悬架配置，区别于单片式抛物线板簧，多片叠合结构通过不同长度的合金弹簧钢片逐层叠放，能够在有限的布置空间内实现更高的承载冗余，适配复杂工况下的交变载荷冲击。

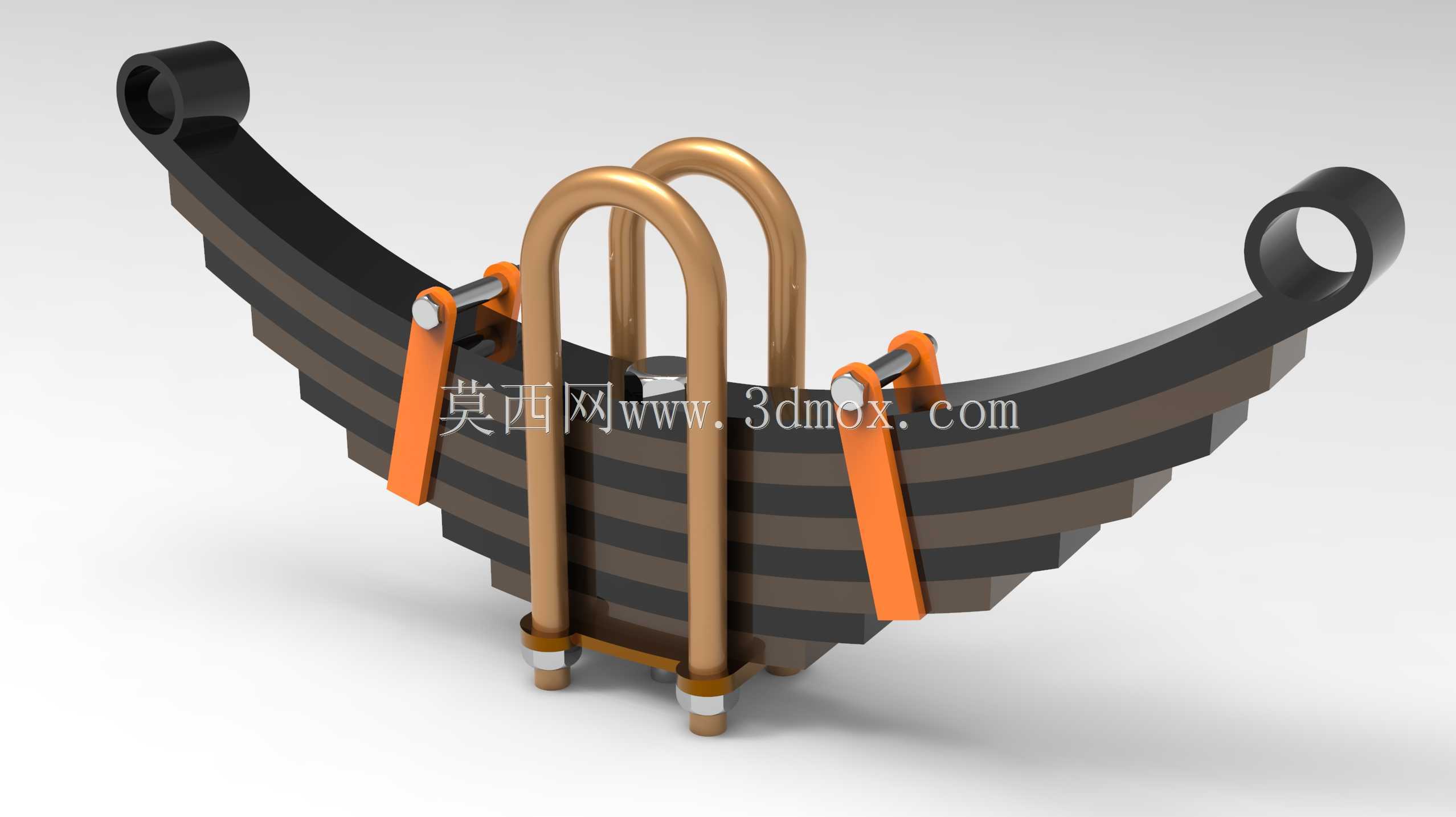

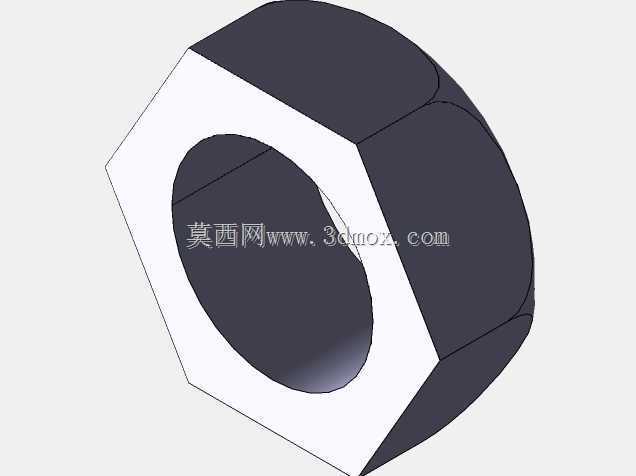

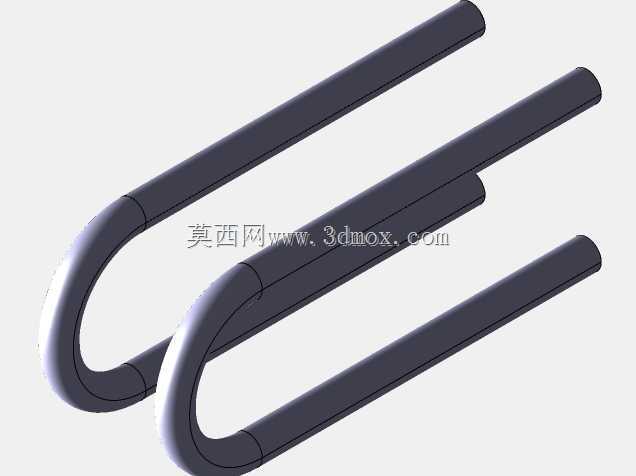

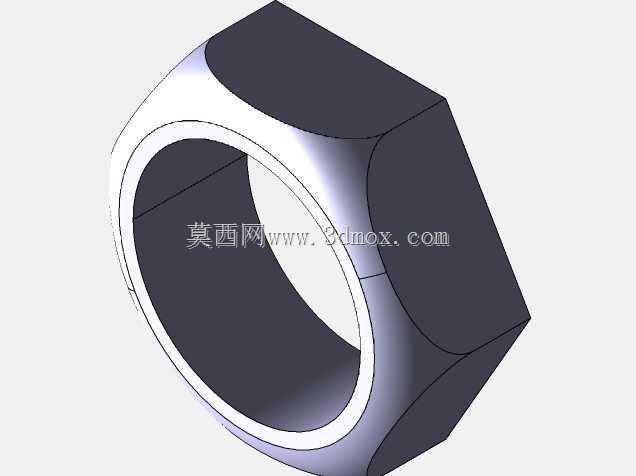

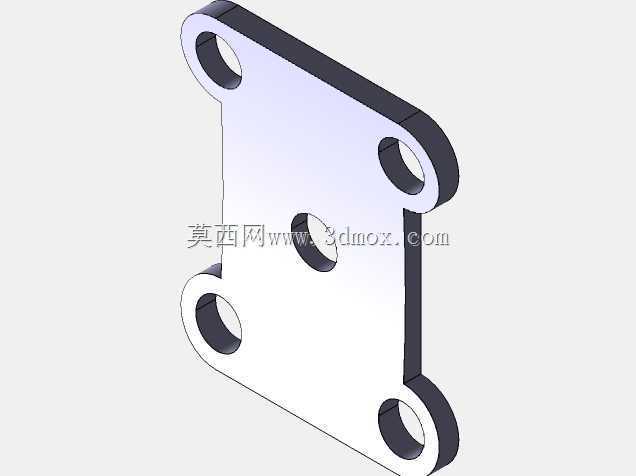

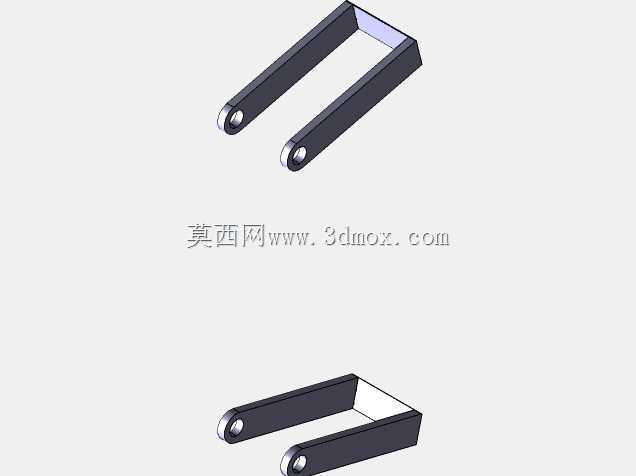

　　从实际装车场景来看，该板簧总成两端的卷耳结构是核心安装接口，其中一端为固定铰接端，通过销轴与车架上的吊耳支架刚性铰接，承担纵向力传递与定位作用，另一端为活动吊耳端，预留了板簧受载变形时的纵向伸缩余量，避免金属结构在反复弯曲形变过程中出现应力锁死导致的断裂问题。中间位置的U型螺栓配套橙色缓冲卡箍，一方面将多层簧片沿垂直方向压紧锁止，保证各片之间在受载时不会出现横向窜动，另一方面卡箍内侧预留的耐磨衬垫间隙，能够允许簧片在弯曲形变时产生微小的相对滑移，抵消层间摩擦带来的异响与磨损，同时U型螺栓的安装跨距经过匹配设计，刚好适配对应吨位车桥的安装座宽度，装车时无需额外打孔改制，直接通过压板螺母锁紧即可完成板簧与车桥的刚性连接。

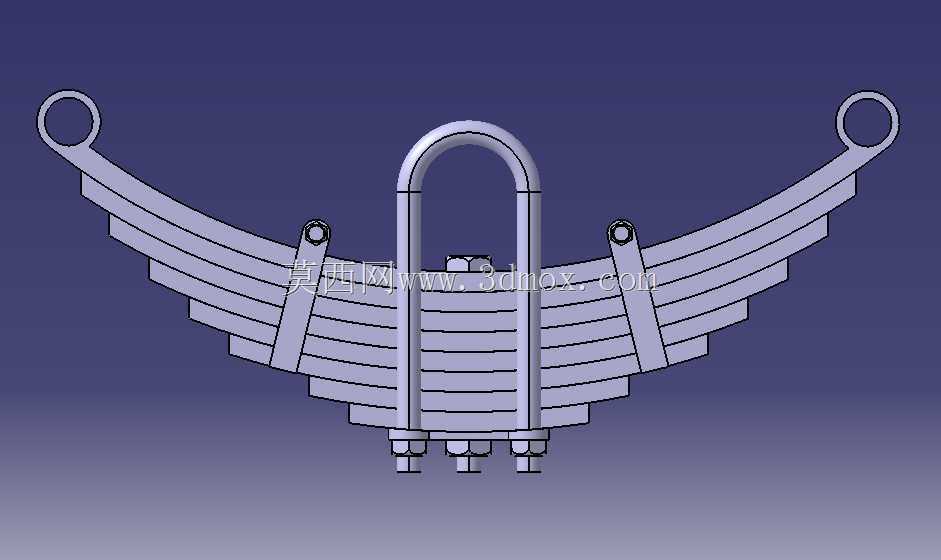

　　设计过程中，簧片的长度梯度是核心计算要点，最长的主片承担两端卷耳的连接载荷，往下逐层缩短的副片按照等强度梁的受力曲线排布，保证板簧在空载、额定载荷、极限冲击载荷下，各层簧片的应力分布尽量均匀，避免出现某一片应力集中率先断裂的问题。每片簧片之间在装配时会涂抹薄层石墨润滑脂，降低反复形变过程中的层间摩擦系数，既能够提升缓冲过程的平顺性，也能减少摩擦带来的簧片表面磨损，延长整体使用寿命。板簧的弧高参数经过匹配调校，在额定载荷下会被压至近似平直状态，保证车辆在额定载重时的车架高度处于设计值，避免出现车头过高或过低的姿态异常，同时预留的极限动行程能够覆盖车辆通过坑洼路面、过减速带时的最大冲击形变，不会出现板簧反弓导致的结构失效。

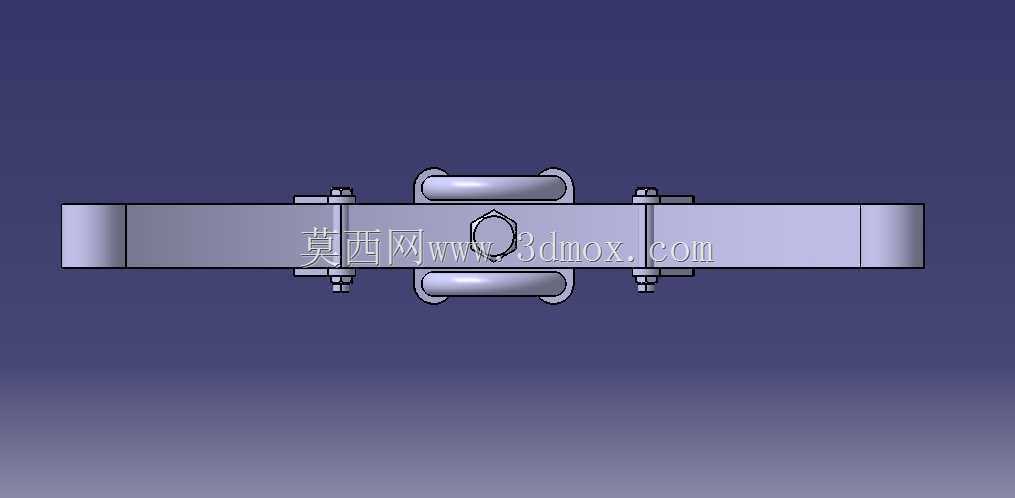

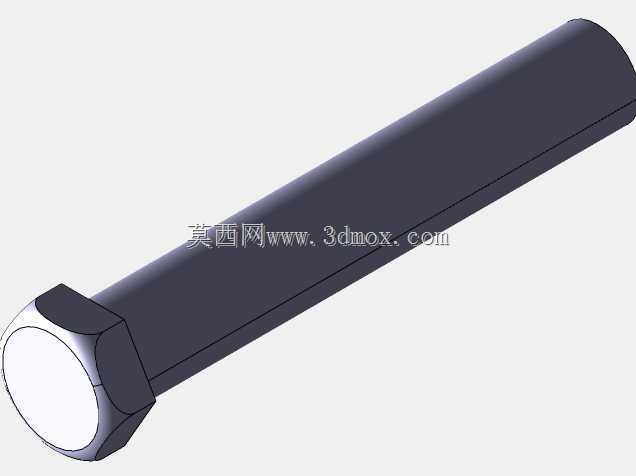

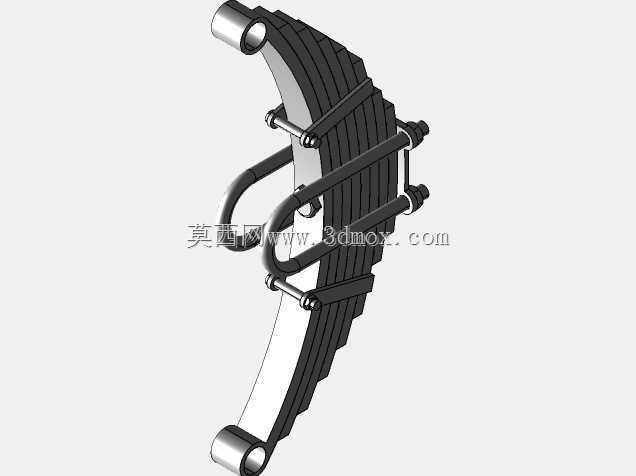

　　从安装边界来看，两端卷耳的同轴度公差控制在0.2mm以内，保证装车后销轴能够顺利穿入，不会出现别劲导致的衬套偏磨；总成的整体宽度适配常规商用车车架的纵梁间距，不会与周边的制动管路、车架加强筋、减震器安装座产生运动干涉；U型螺栓伸出螺母的长度控制在2-3个螺距，既保证锁紧力矩足够，也不会因为螺栓过长在车辆跳动时磕碰周边部件。实际使用过程中，这套板簧结构除了承担垂直方向的承重缓冲作用，还能够传递车轮与车架之间的纵向力与侧向力，不需要额外设置导向推力杆，能够大幅简化非独立悬架的结构，降低整车制造成本与后期维护难度，在工况恶劣、载重波动大的商用车辆上应用极为广泛。建模过程中对每一层簧片的倒角、中心螺栓定位孔、卷耳的衬套安装位都做了还原，能够直接用于悬架系统的运动干涉校核、载荷仿真分析，也可作为底盘结构教学的演示模型使用。
