SK10立式轴支架机械结构设计

项目分类:通用机械零部件 发布时间:2024-05-24 ID:752864
  • SK10立式轴支架机械结构设计
  • SK10立式轴支架机械结构设计
  • SK10立式轴支架机械结构设计
  • SK10立式轴支架机械结构设计

  在自动化输送线、小型工装夹具台、精密检测设备的轴系布设场景里,这类立式轴支架是承担径向载荷、固定光轴或传动轴位置的核心支撑零件,区别于卧式支座的侧装特性,SK10规格的轴支架采用L型立式安装结构,能够在有限的设备台面空间内,将轴件抬升至指定安装高度,同时保证支撑端的刚性满足传动过程中的抗振需求。从实际使用场景来看,这类支架常被应用在小型皮带输送机的从动辊支撑、点胶设备的导杆轴固定、实验测试台的转轴定位环节,尤其是在设备内部安装空间局促、无法采用贯通式轴承座的位置,这种带开口夹紧结构的立式支架,能够从轴的端部完成套装固定,不需要提前拆解轴系上预装的同步轮、轴承等零件,大幅降低现场装配和后期维护的拆装工作量。

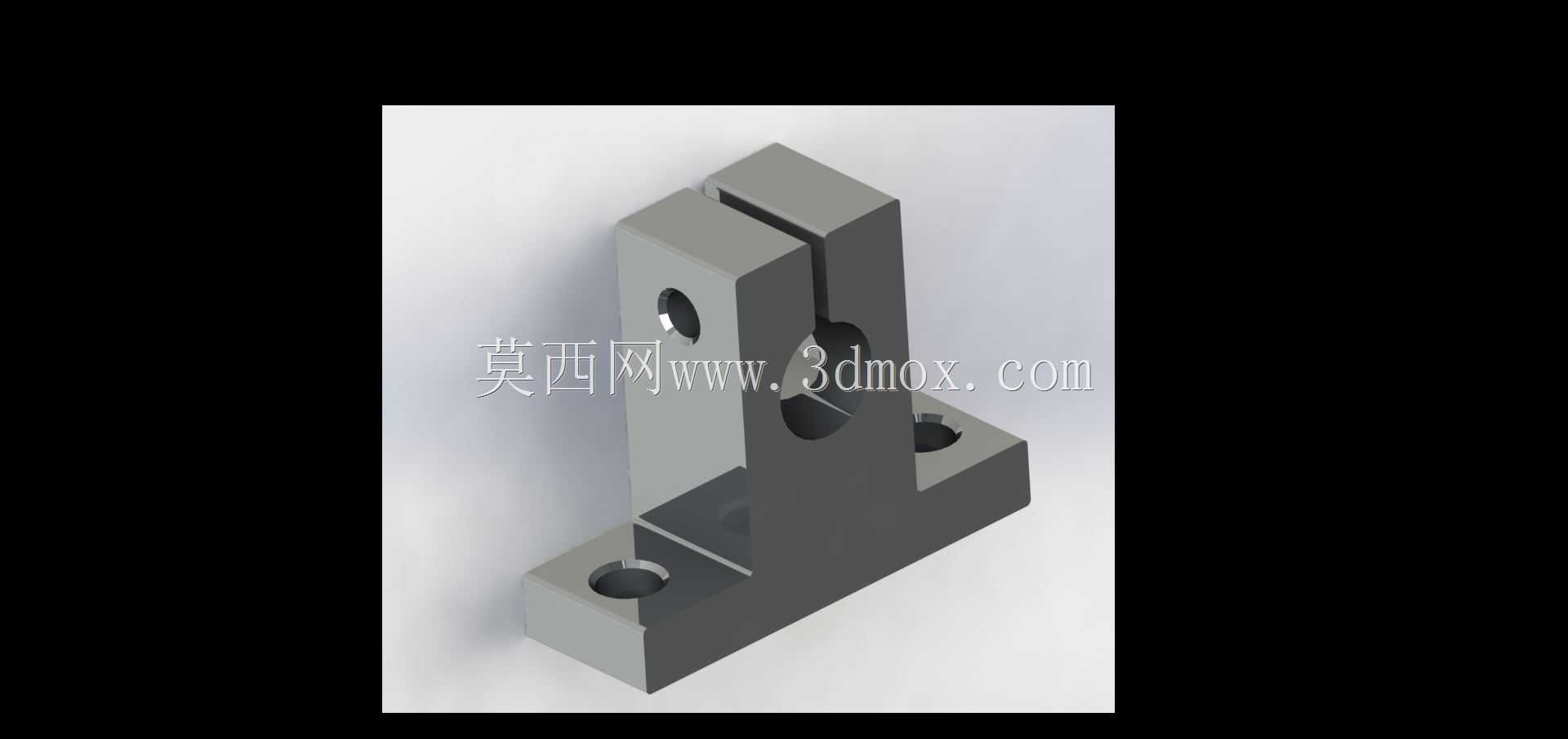

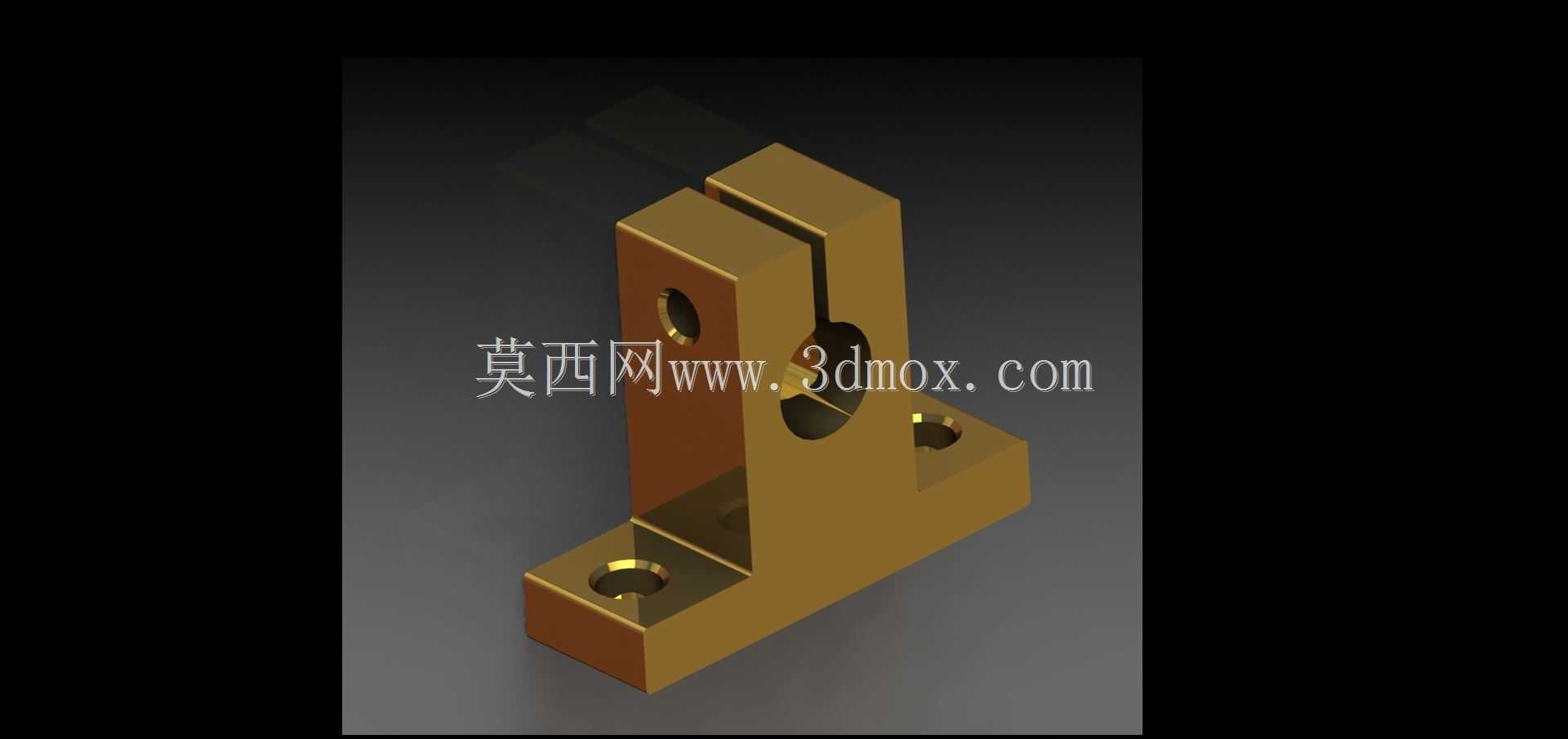

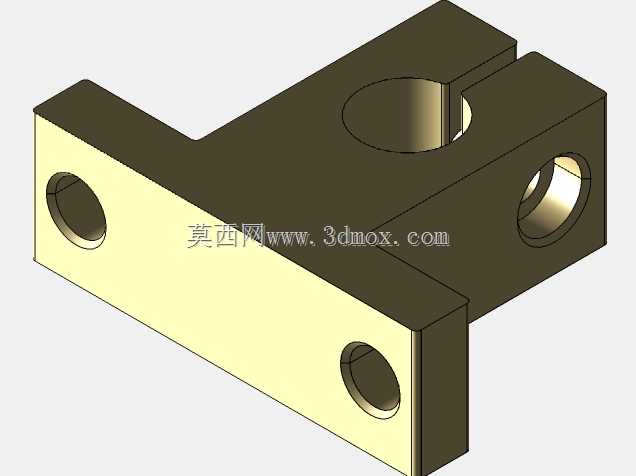

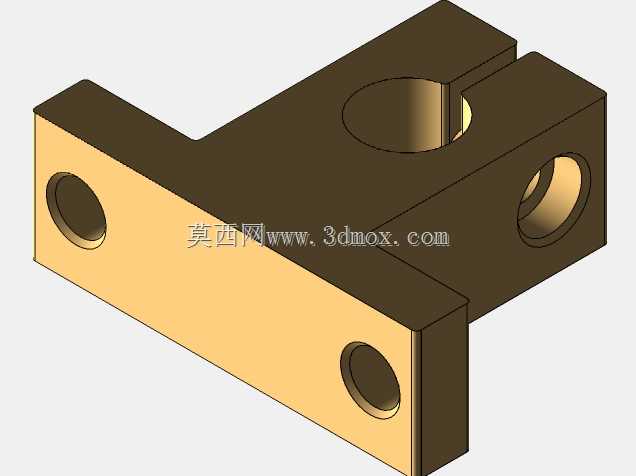

  从功能特性上看,该支架的主体分为底部安装法兰和上部支撑立臂两个部分,底部法兰为矩形结构,开设两个沉头安装孔,能够通过内六角螺栓直接固定在设备的安装基板或者铝型材台面上,沉孔设计可以让螺栓头完全没入法兰表面,不会突出平面干涉其他相邻零件的布设。上部立臂采用开口槽式的夹紧结构,中间开设与适配轴径匹配的光孔,开口槽从立臂顶端贯通至轴孔位置,侧面设置锁紧孔,当轴件穿入轴孔调整到指定轴向位置后,拧紧锁紧孔内的螺栓即可让开口槽产生弹性形变,抱紧穿入的轴件,实现无间隙的轴向和径向固定,这种夹紧固定的方式不会像顶丝固定那样在轴表面产生压痕,也不需要在轴件上额外加工定位卡槽,对光轴的适配性更强,后期调整轴的轴向位置时只需要松开锁紧螺栓即可滑动调整,不需要完全拆解支架。

  在设计思路层面,该支架的结构做了针对性的刚性优化,立臂和底部法兰的连接处做了加厚过渡处理,避免在承受轴端径向载荷时出现应力集中导致的连接部位断裂,立臂的厚度和轴孔的深度按照1.5倍适配轴径的比例设计,保证轴件穿入后有足够的支撑长度,减少轴转动过程中的悬臂挠变量。开口槽的宽度控制在2-3mm之间,既保证锁紧时能够产生足够的夹紧力抱紧轴件,又不会因为槽宽过大导致立臂夹紧时出现塑性变形,失去锁紧能力。安装孔的位置设计避开了立臂的正下方投影区域,在装配时扳手可以从侧面直接伸入拧紧安装螺栓,不会被立臂结构干涉操作空间。

  从安装边界和尺寸适配来看,该支架的底部法兰长宽尺寸适配常用的30系列、40系列铝型材的槽距,能够直接安装在标准工业铝型材搭建的设备框架上,不需要额外加工转接板。支架的整体高度按照SK10规格对应的轴中心高设计,轴孔中心到安装底面的高度公差控制在±0.05mm以内,保证同一轴系两端安装同型号支架时,轴的水平度满足传动要求,不会出现别卡的问题。轴孔的内径公差采用H7级精度,和普通光轴的g6公差配合能够实现小间隙的滑动装配,既方便轴件穿入,又能保证抱紧后的同轴度,减少轴转动时的跳动量。需要注意的是,这类支架的承载能力和安装面的平面度直接相关,如果安装基板表面平面度超过0.1mm,拧紧底部安装螺栓时会导致支架立臂出现微变形,直接影响轴孔的圆度,造成轴件转动卡滞,因此在安装时需要提前对安装面做平面度检测,必要时增加薄铜皮调整垫片,保证支架安装后立臂保持垂直状态。另外在锁紧开口槽时,需要交替拧紧两侧的锁紧螺栓,避免单侧受力过大导致轴孔出现椭圆变形,影响轴的转动灵活性。
