野外作业用便携空气制水装置结构设计

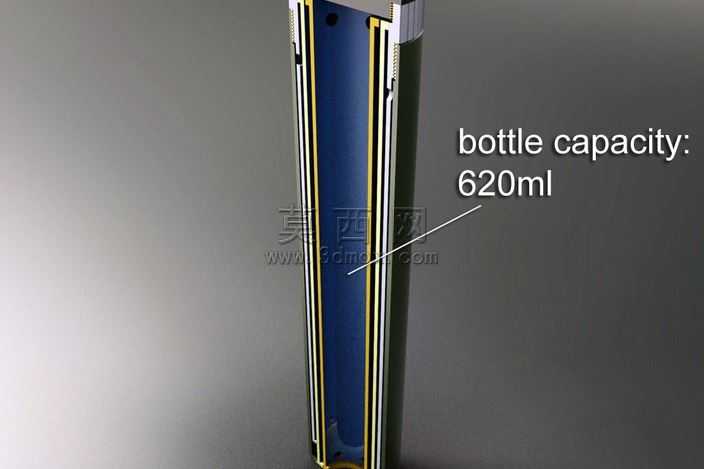

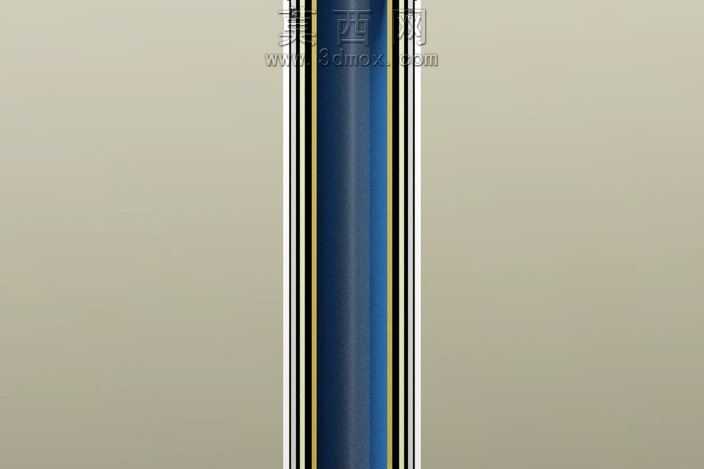

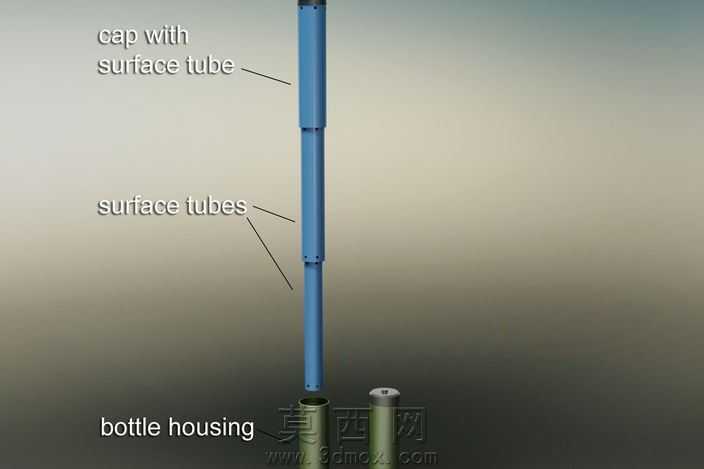

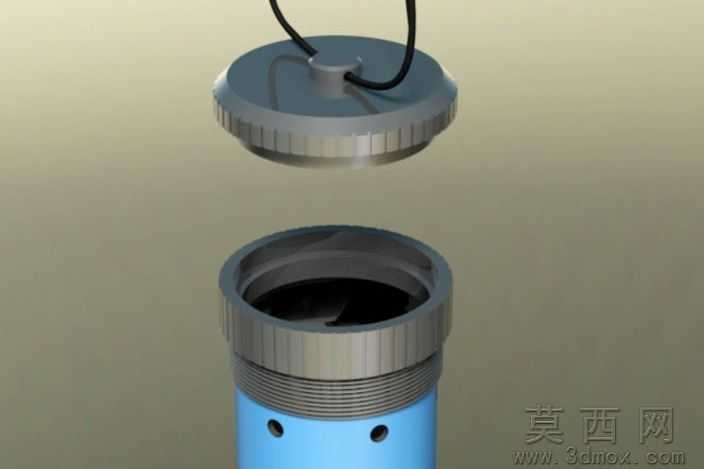

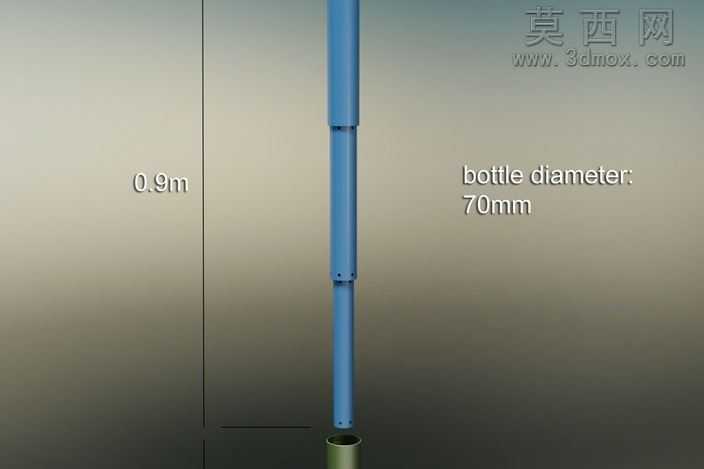

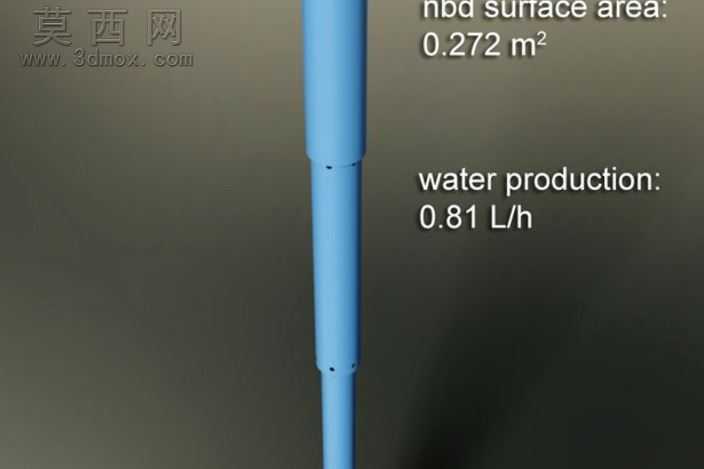

本作品为面向野外军事作业场景设计的空气制水装置三维模型，整体采用立式长杆状结构设计，适配野外无可靠水源场景下的取水需求，建模阶段严格遵循实际功能尺寸约束，整体装置长度控制在0.9m，适配储水瓶的接口直径设定为70mm，可直接匹配常规军用便携储水瓶的瓶口规格，无需额外转接配件即可完成装配使用。建模过程中采用分层结构设计思路，将装置拆分为外层防护管段、内部冷凝核心段、空气导流段、瓶口对接段四个独立可拆分模块，各模块之间采用卡扣式连接结构，无需额外工具即可完成快速拆装，便于野外环境下的部件检修与滤芯更换，同时拆分后的管段可收纳进单兵装具，大幅降低携行负担。材质渲染阶段针对不同部件的使用场景做了差异化表现：外层防护管段采用哑光深蓝色工程塑料材质，添加细微的磨砂颗粒质感，兼顾抗摔耐磨性能与野外低可视度需求；内部冷凝组件采用抛光金属铝材质，通过高反射率的金属质感表现其优异的导热冷凝性能；瓶口对接段采用耐磨损的橡胶密封圈材质，渲染时添加软质材质的细微形变效果，体现对接后的密封防漏特性。设计过程中充分考虑野外使用的可靠性，装置内部集成NBD冷凝表面，有效换热面积达到0.272㎡，在适宜温湿度环境下日产水量可达0.81L/h，单次可配套620毫升容量的储水瓶完成储水，装置的进气、导流、冷凝、集水结构全部集成在管体内部，无外露易损部件，可适应丛林、荒漠等多种复杂野外环境，即使在树下等遮蔽区域也可稳定完成空气制水作业，不会因外部植被剐蹭、轻微磕碰导致结构失效。建模时对所有装配接触面做了公差匹配校验，确保各管段拼接后无错位缝隙，内部流道做了平滑过渡处理，避免冷凝水在管内残留造成的二次污染，整体结构紧凑无冗余设计，在满足制水功能的前提下最大限度压缩了装置体积与重量，适配单兵长时间野外携行使用需求。
