可摇摆式车用备胎放置机架设计

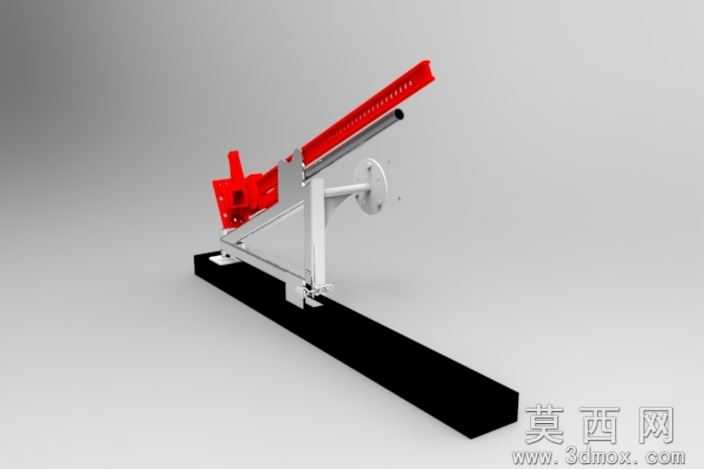

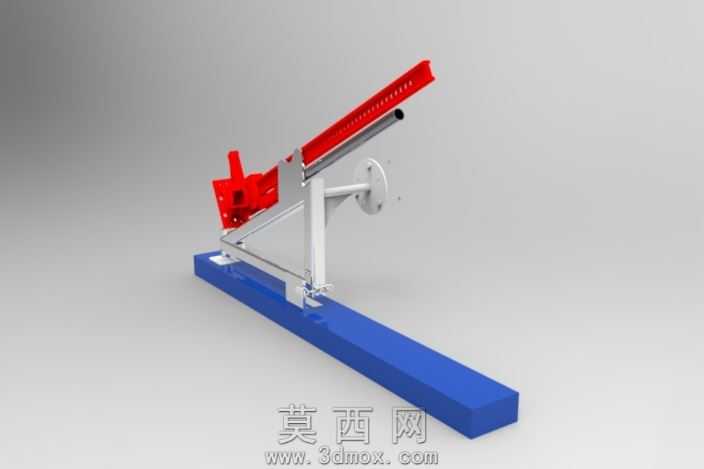

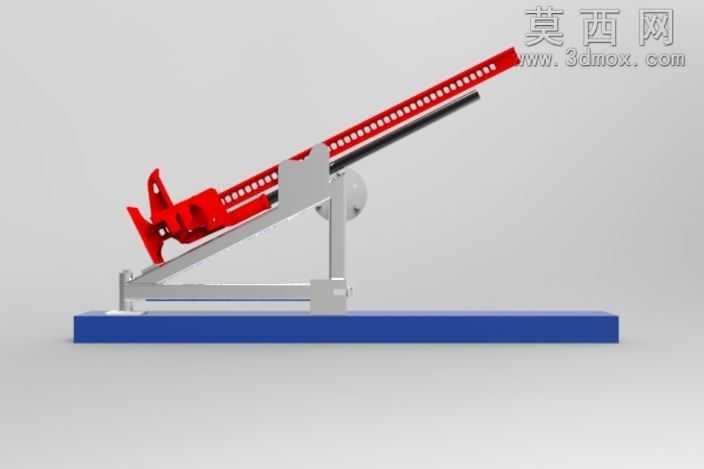

本作品为面向校园实训项目设计的可摇摆式轮胎备胎机架，整体采用三维参数化建模方式完成全结构搭建，建模过程中对每一处装配配合关系做了严谨定义，确保各活动部件的运动逻辑符合实际机械运动规律。模型整体采用分层式结构设计，底部为长条形实心配重基座，建模时赋予哑光黑色磨砂金属材质，通过材质粗糙度参数调整模拟铸铁基座的厚重质感，保证机架放置时的稳定性，避免挂载轮胎后出现重心偏移侧翻的问题。中部为三角支撑式金属支架结构，主体杆件采用银白色哑光金属材质，模拟铝合金型材的轻量化高强度特性，支架铰接位置做了轴孔配合的细节建模，还原真实销轴连接的装配结构，是实现机架摇摆功能的核心运动副，建模时对铰接处的间隙做了合理预留，避免运动仿真过程中出现部件干涉问题。上部为轮胎挂载调节结构，带有长条状调节槽的红色挂载臂采用亮面烤漆金属材质，通过鲜艳的色彩区分功能部件，调节槽的建模严格按照等距开孔的尺寸规范设计，可适配不同规格尺寸的备胎固定需求，挂载臂与中部支架之间设置了气动撑杆结构，建模时还原了撑杆的缸筒与活塞杆的装配关系，可辅助实现挂载臂的角度调节与位置锁定，让摇摆操作更省力顺畅。渲染阶段采用工作室均匀布光方案，通过主光源、辅助光源与轮廓光的搭配，清晰呈现各部件的材质质感与结构层次，对金属部件的反光参数做了精细化调试，避免过度反光掩盖结构细节，同时通过阴影参数调整让模型呈现出真实的落地放置效果。整个设计围绕备胎便捷取放的核心需求展开，摇摆式结构可让用户在取装备胎时无需过度搬抬重物，通过结构摆动将轮胎调整到合适的操作高度，兼顾了结构实用性与制作可行性，符合校园实训项目对机械结构设计、装配合理性、功能落地性的综合考核要求，所有非标准件均做了独立建模，可直接导出工程图用于后续的实物加工制作。
