挤压式操作杆类机械构件三维设计

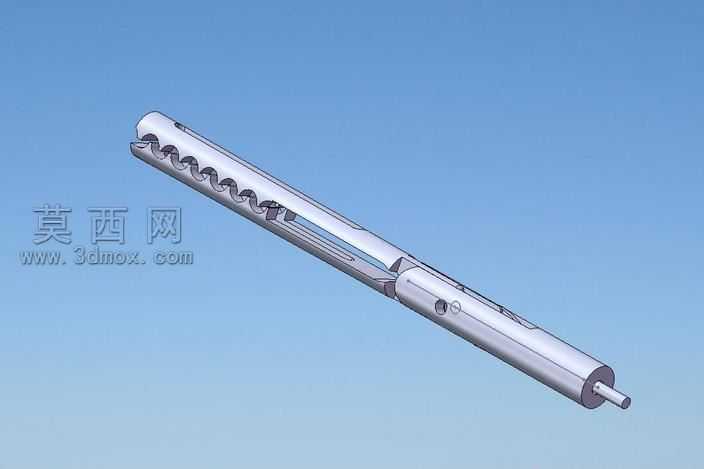

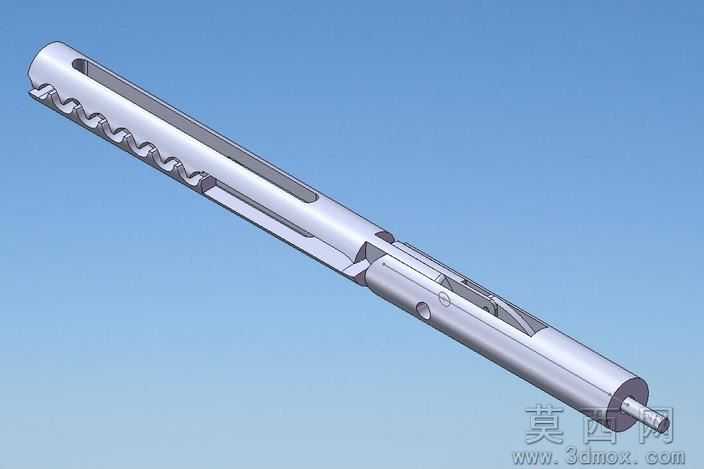

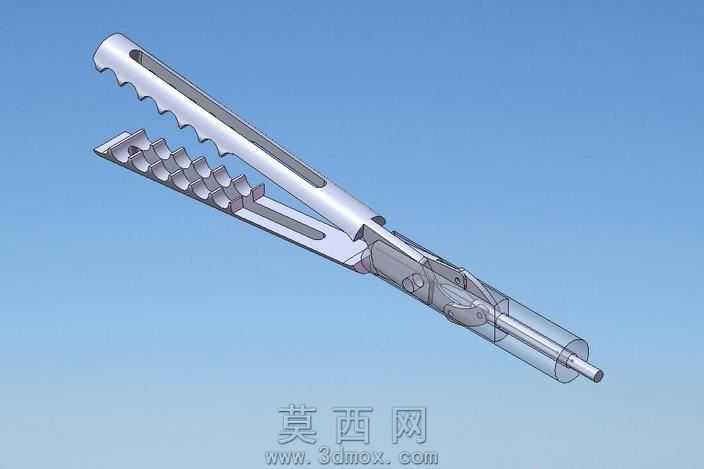

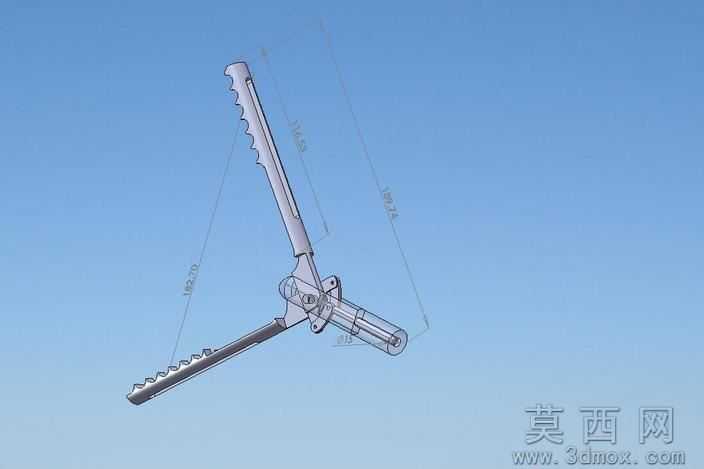

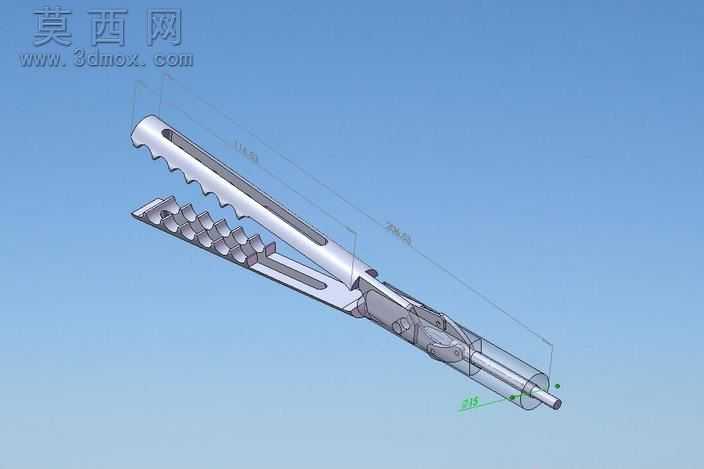

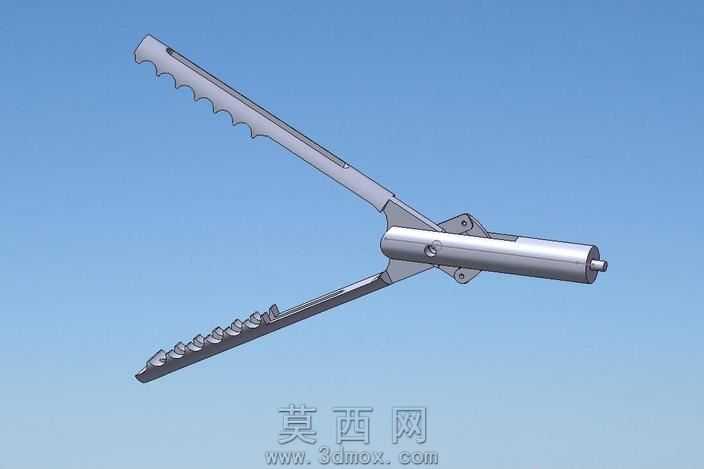

本作品为长杆类挤压操作机械构件的三维建模设计成果，建模阶段以实际功能需求为核心导向，首先完成整体比例的精准把控，将构件设定为细长圆柱主体形态，匹配手持操作或设备装配的尺寸适配要求。建模过程中优先处理主体杆身的连续波浪形齿槽结构，该结构为构件的核心功能区域，通过三维软件的阵列、扫掠特征完成齿形的均匀排布，保证每一处齿槽的弧度、深度完全一致，避免出现齿形错位、尺寸偏差影响后续啮合传动或卡接操作的问题。杆身一侧开设的长条形通槽采用拉伸切除特征完成，槽体边缘做微小圆角过渡处理，既消除建模过程中的尖锐棱角，也还原实际零件加工后的倒角工艺，避免应力集中问题。构件中段的铰接连接区域，通过凸台、切除、孔特征组合完成结构搭建，精准还原铰接位的销轴安装孔、定位凹点结构，保证该区域与配套部件装配时的同轴度与配合精度，孔位内壁做光滑面处理，还原实际机加工后的表面质感。构件末端的细杆伸出段采用阶梯轴结构设计，不同直径段的衔接处做退刀槽结构还原，贴合机械加工的工艺逻辑，避免建模出现不符合生产实际的直角衔接。渲染阶段采用哑光银灰色金属材质，模拟不锈钢或硬质铝合金的零件质感，调整材质的粗糙度、反射参数，让金属表面呈现细腻的漫反射效果，避免过度反光遮挡结构细节；背景选用纯净浅蓝色，突出构件本身的轮廓与结构特征，搭配柔和的侧方光源，让齿槽、通槽、铰接位的凹凸结构产生自然的明暗阴影，清晰展现每一处结构的层次关系。设计过程中充分考虑构件的功能实现逻辑，波浪形齿槽可实现多档位的卡接定位，长通槽可容纳配套部件的滑动行程，中段铰接位可实现构件的角度摆动，末端细杆可完成挤压动作的力输出，各结构之间衔接流畅无干涉，整体建模严格遵循机械设计的尺寸规范，所有特征参数均可对接后续的工程图导出与加工生产环节，完整还原该挤压操作构件的全部结构细节与功能属性。
