电力变压器配套凸轮式传动摇杆结构

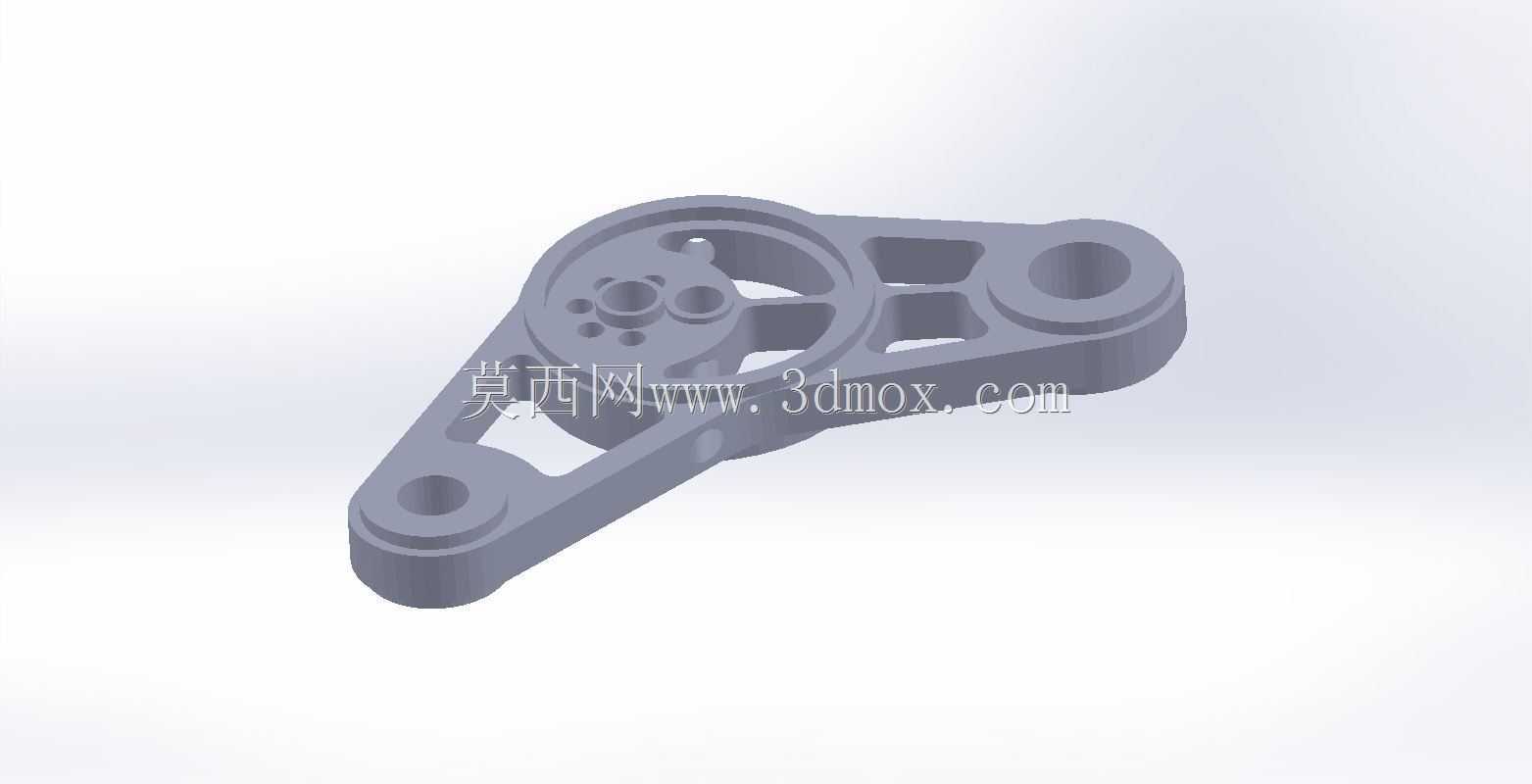

　　在电力输配系统的调压、分接切换机构中，这类摇杆构件是传递操作力矩、实现档位精准切换的核心受力零件，日常运行中需要承受操作时的交变冲击载荷，同时要保证长期动作下的位置精度，避免分接开关接触不到位引发的接触电阻超标、局部过热等故障。不同于普通传动连杆，该摇杆采用一体化镂空式铸铝基体结构，整体轮廓为非对称三角布局，三个功能端分别对应动力输入、凸轮随动、负载输出三个工位，其中带大圆孔的一端为固定铰接端，内孔预留了衬套压装余量，装配时可根据铰接轴的实际公差选配铜基或聚四氟乙烯衬套，降低铰接副的磨损速率，延长机构维护周期。

　　从结构设计逻辑来看，该摇杆的镂空区域并非单纯为了减重，每一处筋条的走向都对应了受力时的应力传递路径：固定端到凸轮安装位的筋条采用了变截面设计，靠近铰接孔处厚度更大，可抵消操作瞬间的剪切应力，而输出端到固定端的筋条则做了圆弧过渡处理，避免应力集中在转角位置引发疲劳断裂。中部的凸轮安装位设置了多层同轴台阶孔，中心主孔用于安装凸轮轴，周边的小孔为定位销孔，可保证凸轮与摇杆的相对角度固定，不会在反复传动过程中出现周向窜动，确保凸轮轮廓与随动件的接触轨迹始终符合设计预期。

　　安装边界方面，该摇杆的整体外轮廓最大回转半径需匹配变压器分接开关操作机构的内腔尺寸，三个铰接端的孔位中心距严格遵循机构传动比要求，固定端孔中心到输出端孔中心的距离决定了操作力矩的放大倍数，设计时需要结合操作手柄的输入力矩、分接开关的动作阻力做匹配计算，避免操作力过大或者行程不足。摇杆的厚度方向预留了0.5mm的平面加工余量，装配前需要对两个安装平面做精铣处理，保证平面度公差在0.02mm以内，避免安装后出现偏摆，导致传动卡滞。

　　实际应用场景中，这类摇杆除了用于油浸式电力变压器的有载分接开关操作机构，也可适配无励磁分接开关的手动操作结构，部分同结构变体还可用于高压隔离开关的操作传动连杆。在做三维建模时，需要重点关注各铰接孔的同轴度、各孔位之间的位置度公差，以及筋条与安装面的过渡圆角，圆角过小会导致应力集中，圆角过大则可能与周边的限位结构发生运动干涉。建模过程中可先绘制三个铰接孔的中心位置草图，确定各工位的中心距后，再通过拉伸、切除命令构建基体轮廓，最后对受力位置做应力仿真验证，调整筋条厚度与镂空区域的大小，在保证结构强度满足1.5倍额定操作力矩不发生塑性变形的前提下，尽可能降低零件重量，减少操作时的惯性冲击。

　　需要注意的是，该摇杆的凸轮随动端轮廓并非标准圆弧，而是根据凸轮的运动轨迹做了适配的修形，建模时需要导入对应的凸轮轮廓曲线做包络计算，保证随动过程中接触应力均匀分布，避免局部接触应力过大导致凸轮或摇杆端面过早磨损。零件的表面处理通常采用硬质阳极氧化，可提升表面硬度与耐候性，适配变压器内部的绝缘油环境，不会长期浸泡在绝缘油中出现腐蚀或材质老化问题。
