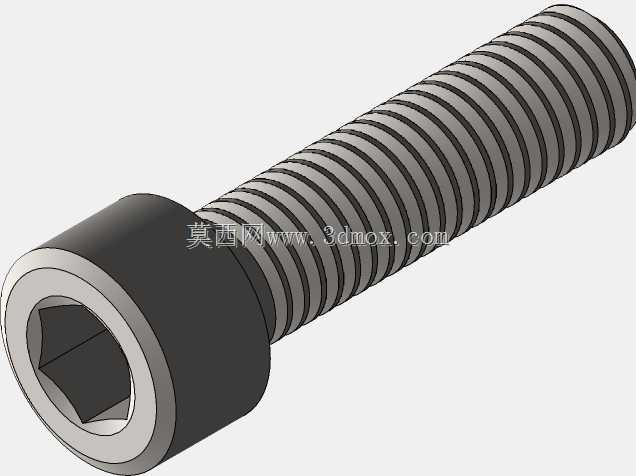

内六角圆柱头亚伦螺栓结构设计

　　在各类机械设备的装配环节中，螺纹连接件是应用最广泛的基础零件之一，内六角圆柱头螺栓更是凭借其独特的结构优势，在空间受限的装配场景中占据了不可替代的位置。这款内六角圆柱头螺栓的头部采用圆柱形设计，顶面加工有标准内六角驱动孔，适配对应规格的内六角扳手施加拧紧力矩，相比外六角螺栓，其头部外径更小，安装时所需的扳手操作空间大幅缩减，尤其适合沉孔安装、狭小腔体内的紧固作业，在液压阀块集成安装、精密机床导轨锁紧、自动化设备模组拼接等场景中，能有效避免扳手与周边零件发生干涉，提升装配布局的紧凑性。

　　从功能特性来看，该螺栓的杆部加工有连续等距的三角螺纹，螺纹牙型经过标准化设计，啮合时牙侧接触均匀，能在预紧后提供足够的轴向夹紧力，抵抗设备运行过程中产生的振动、冲击载荷，防止连接副出现松脱失效。头部与杆部的过渡位置设计有合理的圆角，避免应力集中导致的头部断裂问题，在承受交变载荷的连接场景中，能有效提升螺栓的疲劳寿命。内六角驱动孔的深度经过精准计算，既保证扳手插入后有足够的接触面积传递扭矩，避免拧花孔壁，又不会因为孔深过大削弱头部的结构强度，在常规拧紧力矩下不会出现头部开裂、驱动孔变形的问题。

　　设计过程中，首先需要明确螺栓的应用场景对应的载荷等级，根据所需的预紧力计算杆部的最小直径，确保螺纹小径处的抗拉强度满足工况要求，避免螺栓在过载情况下发生拉伸断裂。螺纹部分的长度需要根据被连接件的总厚度进行匹配，保证拧紧后螺纹啮合长度达到公称直径的0.8倍以上，同时避免螺纹过长导致的末端顶触连接件内部结构，或是过短导致啮合不足引发滑牙。头部的高度设计需要兼顾扳手操作空间和沉孔深度要求，圆柱头的外径公差控制在合理范围内，保证能顺利沉入对应的沉孔中，头部下端面与杆部的垂直度严格管控，确保拧紧后头部端面与被连接件表面完全贴合，避免出现偏载导致的预紧力不均。

　　安装边界方面，该螺栓适配的沉孔需要加工出与头部直径匹配的孔径，沉孔深度略大于螺栓头部高度，保证拧紧后头部不高出被连接件表面，实现平整的装配外观。安装时需要在螺纹部分涂抹适量的螺纹润滑脂，降低拧紧时的摩擦系数，保证预紧力的一致性，对于有防松要求的场景，可以配合螺纹胶、平垫圈或者防松垫圈使用，进一步提升连接可靠性。扳手的选择需要与内六角孔的规格完全匹配，禁止使用磨损过度的扳手进行拧紧作业，避免打滑损坏驱动孔，影响后续的拆装维护。在不同材质的被连接件上使用时，需要根据连接件的强度调整拧紧力矩，比如在铝合金、工程塑料等低强度材料上安装时，要适当降低力矩，避免压溃被连接件表面，或是导致螺纹滑牙。

　　这类螺栓在通用机械、汽车制造、电子设备、航空航天等领域都有大量应用，小到消费电子的外壳紧固，大到重型工程机械的结构连接，都能看到它的身影。建模过程中需要严格遵循螺纹的标准牙型参数，头部的内六角孔要保证棱角清晰，过渡圆角的尺寸符合强度设计要求，杆部与头部的同轴度公差控制在合理范围内，确保模型能直接用于装配干涉检查、工程图导出以及后续的加工工艺编制。对于结构设计人员来说，这类标准件的模型精度直接影响整机的装配仿真结果，准确的外形尺寸和安装边界参数，能帮助设计人员在布局阶段就预留好足够的安装操作空间，避免后续生产装配时出现干涉问题，减少设计迭代的次数，提升整机的研发效率。
