带可调安装支架的倾斜式太阳能发电板结构

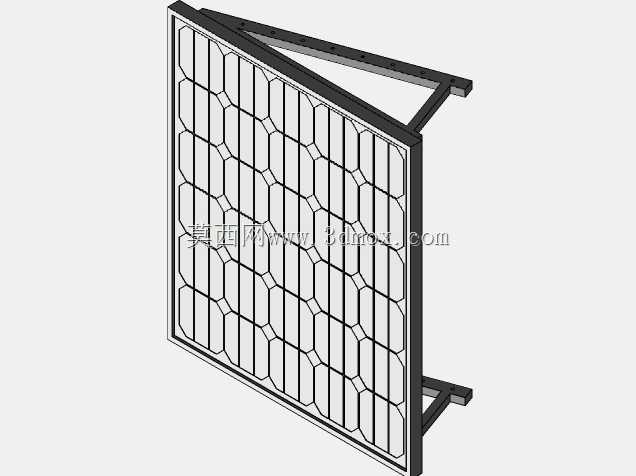

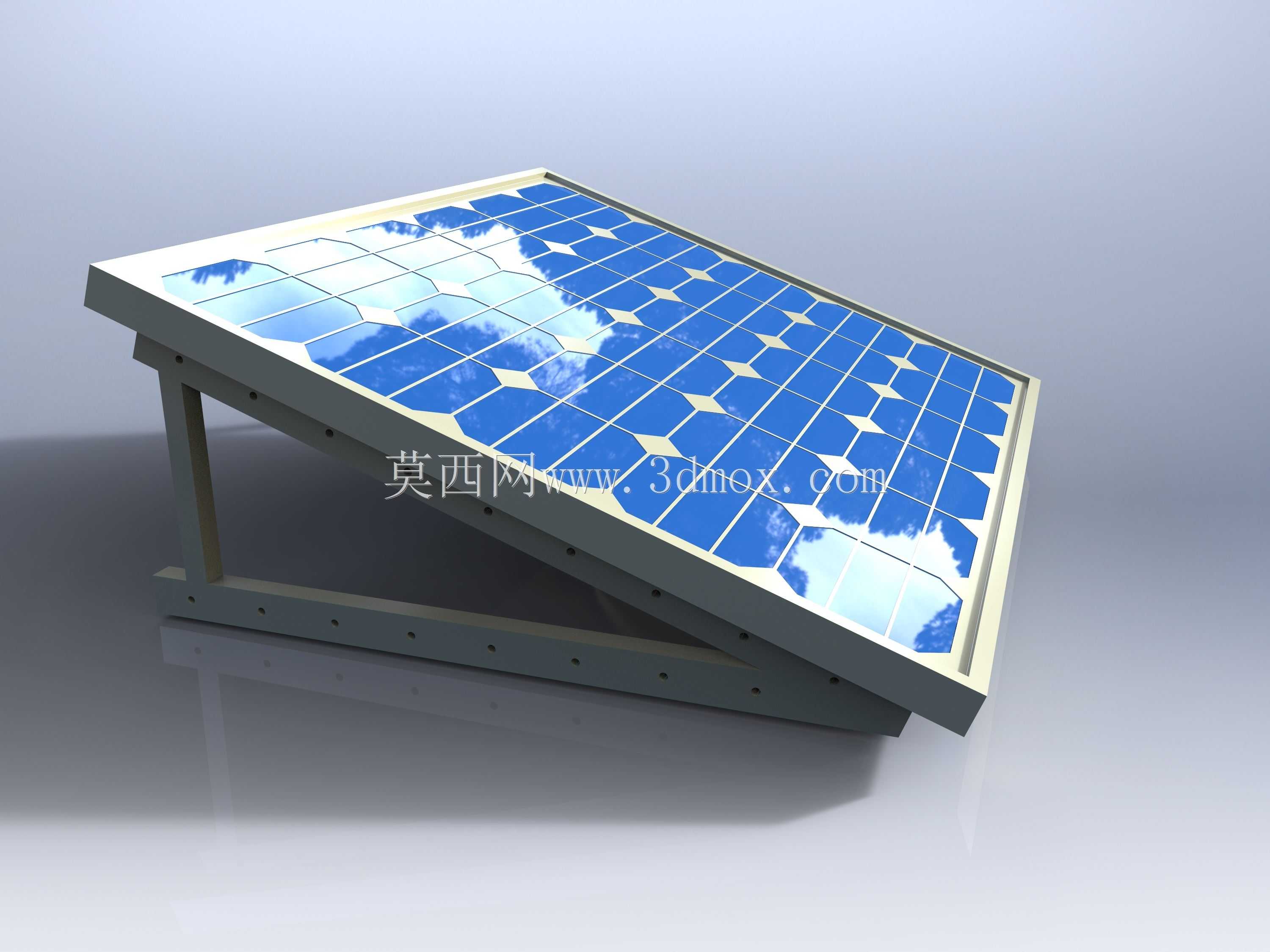

　　这款光伏组件结构的设计，首先要匹配分布式光伏场景的实际安装需求，不管是户用屋顶平铺、工商业厂房屋顶架设，还是离网供电场景的地面固定安装，都能通过支架的角度调节适配不同纬度的太阳高度角，最大化单位面积的光能接收效率。从功能特性来看，组件面板采用边框封装结构，边框预留的安装孔位可直接与支架横梁通过标准紧固件连接，面板表面的钢化玻璃层在建模时还原了实际产品的透光与反光特性，电池片的排布按照常规60片串的布局设计，每片电池片的栅线结构都做了简化还原，既保证模型视觉辨识度，也不会出现过度冗余的面数影响装配调用。

　　设计过程中优先考虑了安装边界的适配性，支架的支撑腿预留了多组调节孔位，可实现20度到45度的倾角连续调整，支撑腿底部的安装底板开有长条形固定孔，能适配混凝土基础、彩钢瓦夹具、地面立柱等不同安装基座的孔位偏差，避免现场安装时出现孔位对不上的返工问题。整体结构的外形尺寸按照常规单块260W级光伏组件的实际参数还原，面板长宽尺寸控制在1640mm*990mm范围内，支架收拢后的整体厚度不超过180mm，方便运输堆叠，展开后最高点距离安装面的高度可根据倾角调整在350mm到620mm之间变动，预留了面板背面的散热空间，避免组件长期工作时背面积热导致发电效率衰减。

　　从结构强度的设计逻辑来看，支架的斜梁与支撑腿采用型材截面设计，连接位置的铰接结构做了防松脱的卡位设计，建模时还原了铰接处的销轴与防脱卡簧结构，保证长期户外使用时遇到大风天气不会出现支架松脱垮塌的问题。面板与支架的连接位置设置了减震胶垫的安装位，可缓冲冰雹、大风带来的冲击载荷，避免玻璃面板直接与金属支架硬接触导致的碎裂风险。在实际选型调用时，设计人员可直接将该模型嵌入到分布式光伏电站的整体布局装配中，快速完成阵列排布、间距校验、阴影模拟等工作，不需要重新从零绘制组件与支架结构，能大幅缩短光伏项目的前期方案设计周期。模型的结构拆分完全按照实际生产装配的逻辑划分，面板、边框、斜梁、支撑腿、固定底板都为独立可编辑的零件，方便设计人员根据实际项目的参数需求调整尺寸、替换材质，比如针对高海拔强紫外线区域可调整边框的壁厚参数，针对沿海高盐雾区域可替换支架的表面处理材质设定，适配不同应用场景的定制化需求。
