家用影音设备红外遥控器结构设计

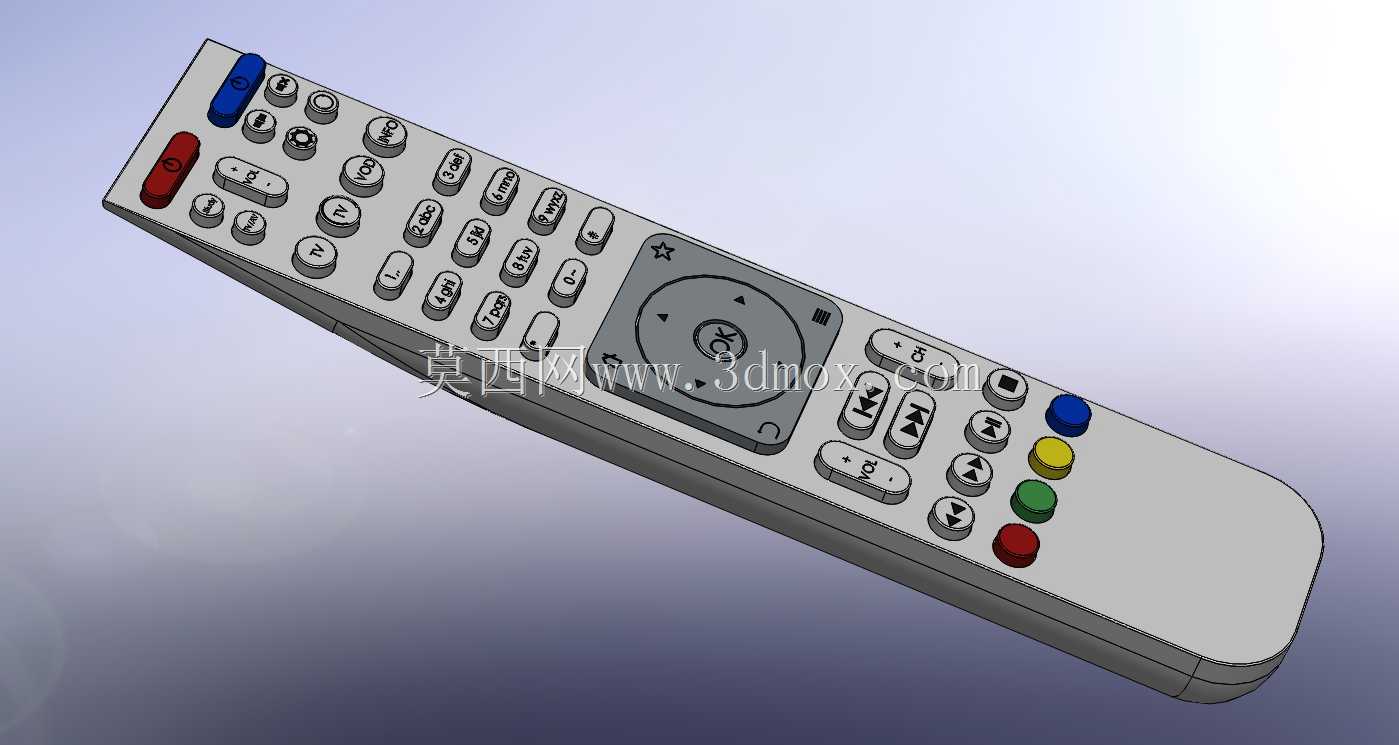

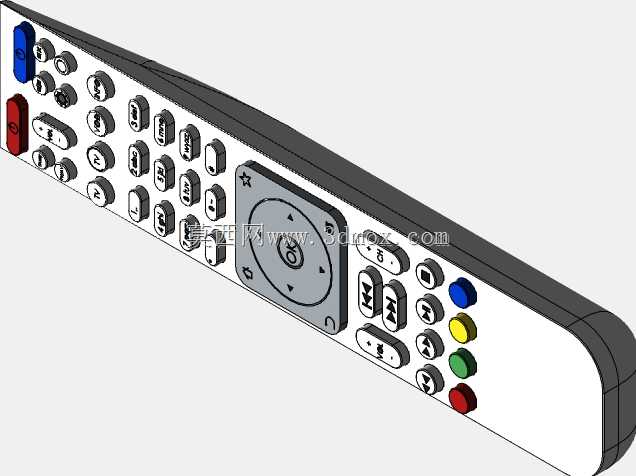

　　日常家庭场景里，电视、机顶盒、蓝光播放器、老式功放这类影音设备的操作，大多离不开手持遥控器的信号交互，这个模型还原的就是这类长条形红外遥控器的完整结构，从壳体曲面到按键排布都做了全细节的实体建模，可直接用于同类产品的结构参考、手板打样前的干涉校验。先从实际使用场景说起，这类遥控器大多是单手握持操作，用户握持时手掌自然贴合壳体下弧面，拇指的活动范围刚好覆盖高频操作区，所以建模时特意把常用的方向导航键、音量频道调节键放在了拇指自然停留的中部区域，电源、信号源这类低频操作键放在上下两端，同时用不同颜色的按键做功能区分，红色对应电源开关，蓝色对应信号源切换，黄、绿、蓝三色对应多媒体快捷功能，用户不用低头看按键也能靠触感和颜色快速定位，

　　降低误触概率。从结构设计思路来看，整个壳体采用上下盖扣合的结构，上下盖的分型线沿着壳体侧面最薄处布置，既不会在握持时硌手，也能简化后续注塑模具的开模流程，扣合位沿着壳体内部周向均匀布置，预留0.15mm的装配间隙，保证组装时不用额外打胶就能靠卡扣实现紧密配合，同时在电池仓位置预留了独立的仓盖卡位，仓盖和壳体之间做了小角度的拔模斜度，方便用户更换电池时轻松开合，不会出现卡扣断裂的问题。按键部分采用的是硅胶按键加导电胶的常规结构，每个按键的柱位高度统一，和内部PCB板上的触点位置一一对应，按键表面做了0.3mm的内凹弧度，刚好贴合拇指指腹的曲面，按压行程设定在1.2mm，按压力度控制在1.5N左右，既不会因为太轻导致误碰，

　　也不会因为太重让长时间操作的手指产生酸痛感，方向导航键采用一体式的十字加中心确认键结构，周边做了0.2mm的凸台定位，保证按压时不会出现偏移卡键的问题。外形尺寸方面，整个遥控器长度控制在220mm左右，最宽处50mm，最厚处22mm，整体重量控制在80g以内（不含电池），这个尺寸刚好适配亚洲成年人的手掌大小，握持时手指不会因为壳体过宽而过度张开，长时间握持也不会有明显的负重感，壳体尾部做了大圆角过渡，放在桌面上时不会因为磕碰轻易滑落，同时边角全部做了R2以上的圆角处理，没有尖锐的棱角，哪怕家里小孩拿取玩耍也不会造成划伤。安装边界上，内部PCB板的固定柱位沿着壳体长度方向布置了四个，每个柱位预留了M2螺丝的安装孔位，柱位高度统一，

　　保证PCB板安装后和壳体底部保持2mm的间隙，用来布置红外发射头、电容电阻等元器件，红外发射头的位置放在遥控器最前端的中心位置，发射窗前预留了1mm的透明亚克力片安装槽，发射角度覆盖水平±60度、垂直±30度的范围，用户不用刻意把遥控器对准设备接收窗，只要在有效距离内就能实现稳定的信号传输。另外在壳体表面处理上，建模时预留了晒纹的工艺余量，表面采用细晒纹处理，既不容易残留指纹和手汗，握持时也能增加摩擦力，不会因为手滑从手中脱落，按键上的字符预留了镭雕的工艺位置，字符不会因为长时间的手指摩擦出现掉漆磨损的问题。从实际功能落地的角度，这个结构模型已经考虑了量产时的工艺问题，所有壳体壁厚控制在2mm均匀厚度，没有出现壁厚突变的位置，避免注塑时出现缩痕、缺胶的问题，所有加强筋的厚度控制在壁厚的0.6倍，防止加强筋位置出现表面缩水印，卡扣的根部做了R0.5的圆角过渡，反复拆装也不会出现卡扣断裂的问题，完全满足消费电子类产品的量产结构要求，不管是做同类产品的结构改型，还是做逆向设计的参考，都能直接提取相关的结构参数，减少前期建模的重复工作量。
