方转圆变径过渡钣金料斗结构设计

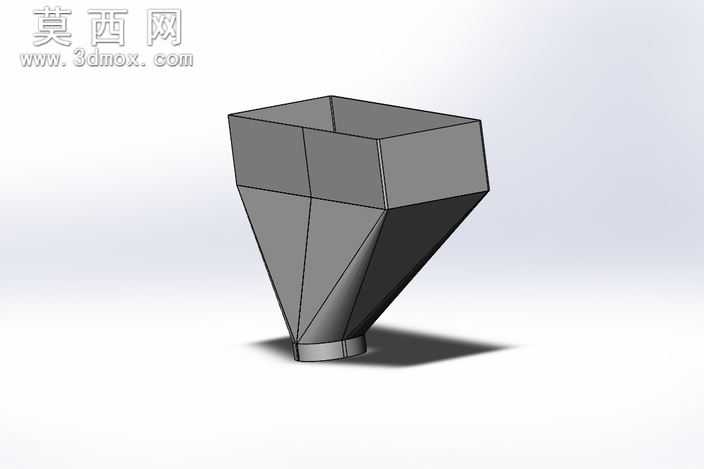

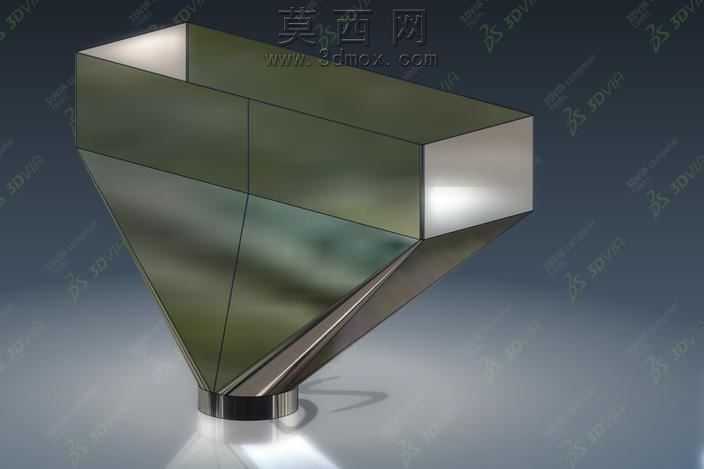

本作品为方转圆变径过渡类钣金结构，采用SolidWorks完成全参数化三维建模，建模过程严格遵循钣金加工工艺规范，从基础草图绘制阶段就精准把控尺寸参数，上端方形接口尺寸为6.5×20，下端圆形接口适配4英寸标准圆管，整体过渡段采用对称斜壁收拢结构，建模时通过放样折弯特征实现方形截面到圆形截面的平滑曲面过渡，所有折弯处预留了符合钣金加工要求的折弯半径，避免出现应力集中或加工干涉问题。渲染阶段采用金属哑光质感材质，还原冷轧钢板钣金件的真实表面质感，通过环境光影调整清晰呈现结构的棱边过渡与曲面形态，直观展示各壁面的拼接关系与整体轮廓。结构设计上，上端方形直边段用于对接方形出料或进料腔体，下端圆柱直段用于对接标准圆形管路，中间过渡段的四个斜壁采用等壁厚设计，壁面之间的拼接缝预留了焊接工艺余量，既保证整体结构的强度，又兼顾钣金下料、折弯、焊接的加工便利性，无需额外定制特殊模具即可完成加工。设计思路围绕工业物料输送场景的实际需求展开，针对方形腔体与圆形管路对接时的变径、导流需求，优化过渡段的收拢角度，避免物料在输送过程中出现积料、卡料问题，同时对称式的结构设计保证了整体受力均匀，在承受物料冲击与载荷时不易出现变形，建模过程中同步验证了钣金展开的可行性，确保生成的展开下料图可直接用于激光切割、数控折弯等加工工序，所有特征参数均可根据实际对接尺寸进行快速调整，适配不同规格的管路与腔体对接需求，可广泛应用于除尘、物料输送、粉体加工等设备的管路过渡连接场景。
